医疗设备用可调高度倾斜支撑脚轮结构

　　在医疗场景中，各类移动诊疗设备、护理设备的移动与固定需求一直是结构设计的重点，常规万向脚轮仅能实现水平移动与转向，无法兼顾设备调平、高度微调以及倾斜姿态适配的需求，尤其是在病房、诊疗室地面存在微小坡度，或是设备需要配合不同身高医护人员操作、适配不同体位患者使用时，传统脚轮的局限性十分明显。这款可调倾斜的支撑脚轮结构，正是针对医疗场景的特殊使用需求开发，将移动滚轮、高度调节机构、倾斜适配结构整合为一体，解决了传统脚轮功能单一的问题。

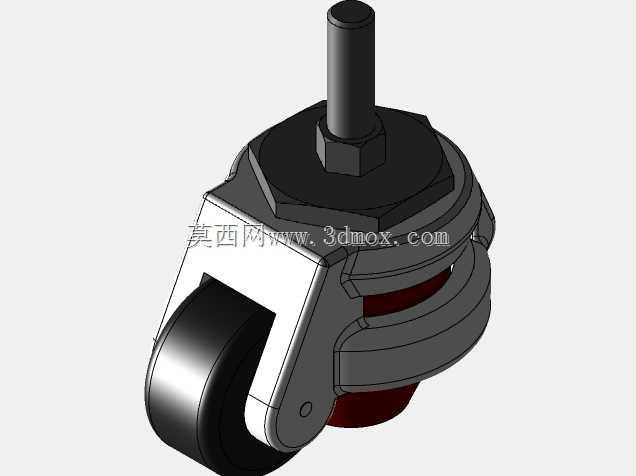

　　从结构设计逻辑来看，该部件采用顶部单杆安装结构，安装杆为标准圆柱光杆加六角限位台的设计，安装时可直接插入设备底部的安装套筒内，通过六角台承受周向扭矩，避免脚轮在转向或调节过程中与设备底座发生相对转动，安装杆的直径适配多数中型医疗设备的底部安装孔位，安装边界无需额外定制转接件，可直接替换原有常规脚轮，降低设备改造成本。滚轮部分采用静音橡胶材质，轮面宽度经过优化，在病房PVC地面、瓷砖地面移动时不会产生明显噪音，避免干扰患者休养，同时橡胶材质的轮面具备一定的减震效果，移动过程中可减少设备内部精密元器件受到的振动冲击。

　　高度调节功能通过顶部的螺纹副实现，转动顶部的六角调节段，即可带动内部升降结构动作，实现支撑高度的微调，调节行程覆盖医疗设备日常使用的调平需求，当地面存在3度以内的坡度时，可通过分别调节四个脚轮的伸出高度，将设备台面调整至水平状态，避免设备上放置的药液、诊疗器械出现滑动。倾斜适配结构集成在滚轮支架与上部安装座之间，支架可绕铰接轴产生一定角度的偏转，当设备需要小角度倾斜放置，或是经过小高度差的门槛、地面接缝时，滚轮可始终保持与地面的贴合状态，不会出现单轮悬空导致的设备晃动问题，同时倾斜结构自带阻尼限位，不会在设备正常移动时出现无规则晃动。

　　不同于市面上常见的分体式脚轮加调节脚的结构，该设计将移动功能与支撑调节功能整合在同一部件上，无需在设备底部额外安装独立的调节支撑脚，既节省了设备底部的安装空间，也简化了医护人员的操作流程，需要移动设备时直接推动即可，需要固定或调平时，仅需调节脚轮顶部的调节结构，无需弯腰操作底部的独立支撑脚，适配医疗场景高频次移动、固定的使用需求。结构内部的铰接点均采用自润滑衬套，无需定期加注润滑油，避免油污污染医疗环境，所有外露结构件均采用圆角过渡处理，没有尖锐棱角，防止医护人员、患者在移动过程中被磕碰划伤，外部白色壳体采用医用级工程塑料材质，可耐受常规医用消毒剂的擦拭，不会出现腐蚀、掉漆问题，适配医院日常消毒的使用要求。

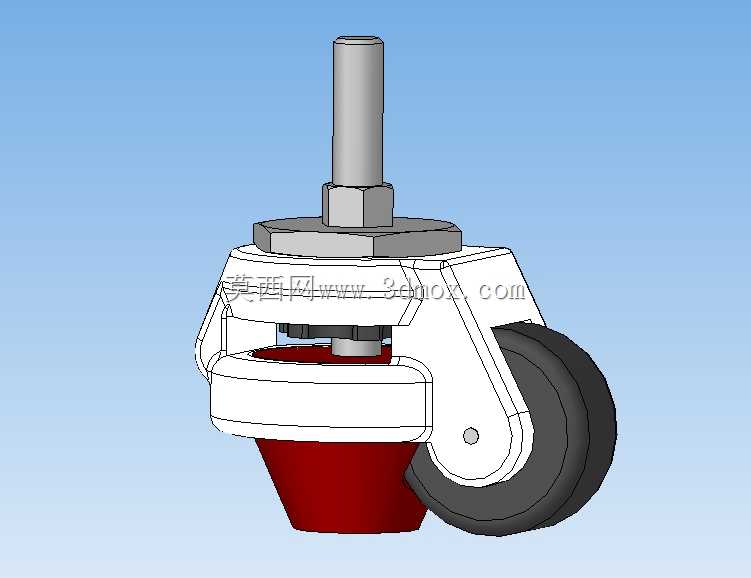

　　从安装尺寸来看，该脚轮的整体安装高度处于中型医疗设备脚轮的常规尺寸区间，滚轮直径适配100kg以内的设备承重需求，单轮额定承重可满足多数监护仪、移动治疗车、小型超声设备的使用要求，安装杆的长度可根据不同设备的底板厚度进行适配，无需改动设备主体结构即可完成安装。在实际使用过程中，当设备需要固定位置时，调节结构下降后底部的红色支撑座会接触地面，将滚轮抬离地面，实现设备的完全固定，不会出现意外滑动，支撑座底部采用防滑橡胶材质，与地面接触时具备足够的摩擦力，即使在光滑的瓷砖地面上也能保证设备放置稳定。

　　设计过程中充分考虑了医疗场景的清洁需求，整体结构没有容易积灰的狭小缝隙，外壳表面光滑，擦拭消毒时可快速完成所有外表面的清洁，不会残留卫生死角，避免细菌滋生。滚轮的轮架采用对称结构设计，转向时阻力均匀，推动设备移动时不会出现方向偏移，转向轴内部设置有防尘密封圈，可阻挡灰尘、毛发进入转轴内部，延长部件的使用寿命，减少日常维护的工作量。相较于传统脚轮，该结构在不增加过多安装空间的前提下，整合了高度调节、倾斜适配、移动、固定四大功能，完全匹配医疗设备的使用场景需求，可广泛应用于各类移动医疗设备的底部支撑结构设计中。
