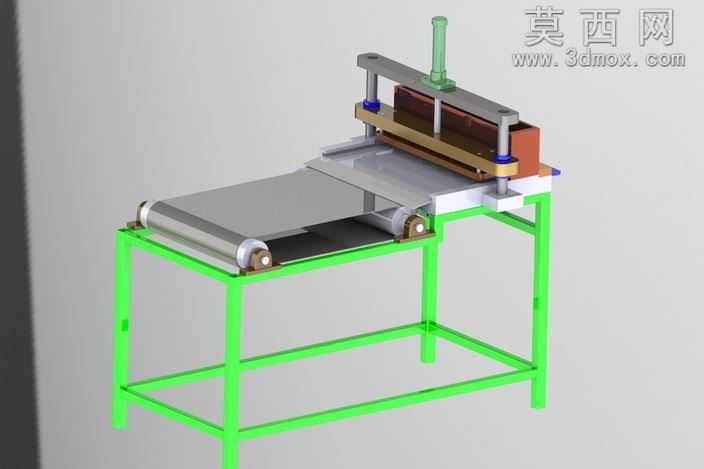

带输送台的射孔海绵加工设备三维设计

本作品为射孔海绵加工专用设备的三维建模成果，建模过程中严格遵循机械设计规范，对设备各组成部分进行1:1比例的精准还原。整体设备分为下部支撑机架、中部输送机构、上部射孔执行机构三个核心模块，建模时先从下部方管焊接机架开始搭建，采用绿色喷涂材质模拟工业型材机架的表面处理效果，通过拉伸、焊接特征还原方管拼接的框架结构，精准预留输送辊筒的安装位与上部机构的固定孔位，保证机架承重结构的合理性。中部输送机构采用皮带输送结构，建模时还原了两端的传动辊筒、张紧调节结构与光滑金属输送台面，金属辊筒赋予镀铬金属材质，输送皮带采用哑光耐磨橡胶材质，精准还原皮带与辊筒的包覆配合关系，确保输送路径的平直度，适配海绵片材的平稳送料需求。上部射孔执行机构是设备的核心功能单元，建模时还原了双导柱导向结构、升降压板、射孔针排与驱动组件，导柱采用镀铬光轴材质，搭配蓝色聚氨酯缓冲限位块，升降压板采用硬质合金材质，顶部设置绿色的手动调节手柄用于初始工位校准，针排部分精准排布射孔针的安装位，还原针排与压板的固定连接结构，保证射孔作业时的下压精度。渲染阶段采用工业产品展示常用的均匀布光方案，突出各部件的材质质感与装配关系，清晰展现设备的工位布局：海绵片材经输送台送至射孔工位后，上部机构下压完成射孔加工，再由输送台送出完成工序。设计过程中充分考虑海绵加工的作业特性，输送台高度适配人工上下料的操作习惯，导柱导向结构保证射孔位置的精度，机架底部预留的空间可适配废料收集装置，整体结构紧凑无冗余设计，各运动部件的干涉检查在建模阶段已完成验证，确保机构运动路径无冲突，可直接用于后续的工程图导出与加工制造参考，完整呈现了小型专用海绵加工设备的结构设计逻辑与功能实现方式。
