立式手动小型台式钻孔机三维设计

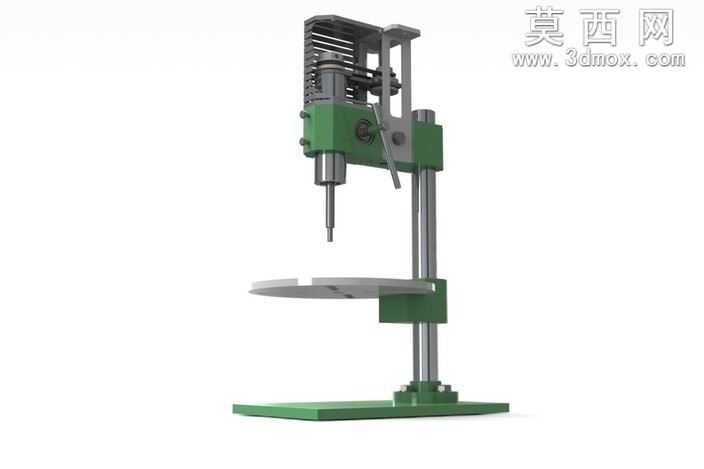

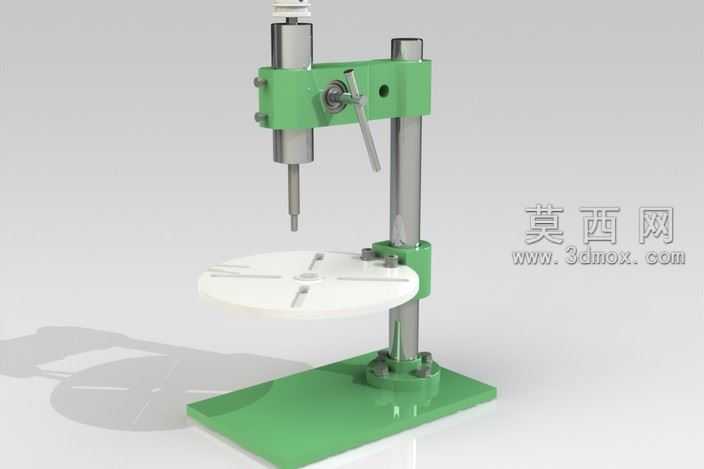

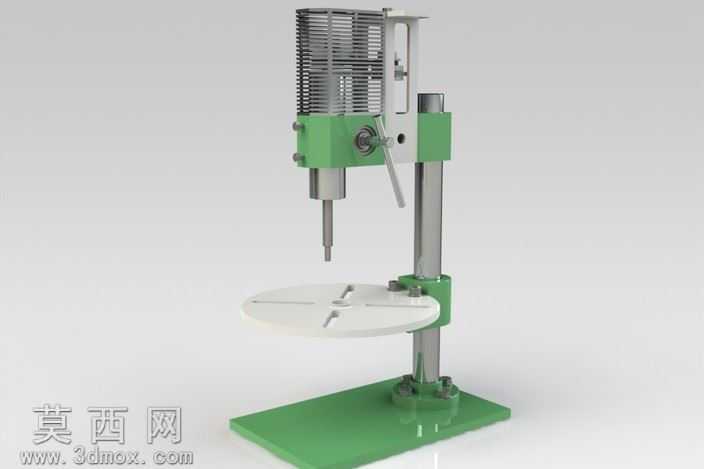

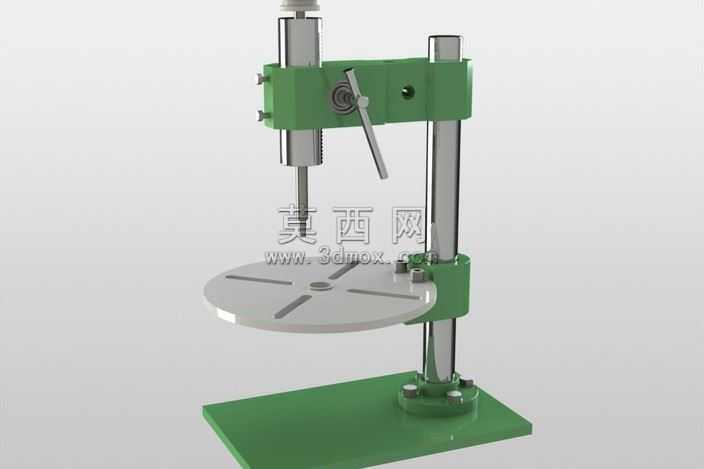

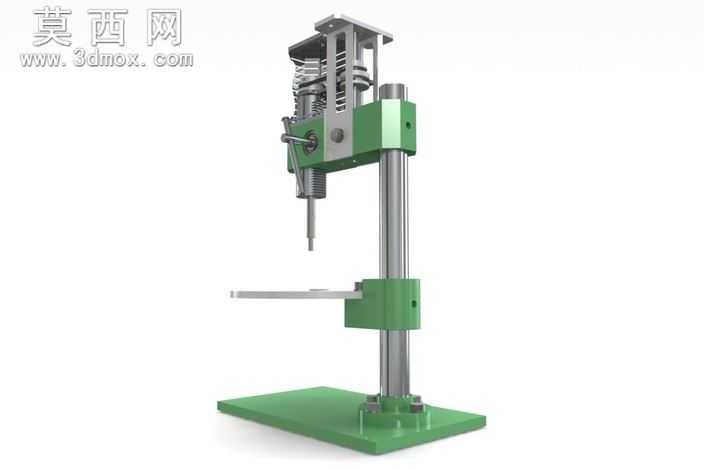

本作品为立式手动小型台式钻孔机的三维建模设计，整体采用立式悬臂立柱结构，通过三维建模软件完成全零件参数化建模与整机装配，完整还原手动台钻的核心功能结构与外观形态。建模过程中严格遵循机械加工设备的尺寸比例规范，对底座、立柱、进给滑套、主轴组件、操作手柄、回转工作台等核心部件逐一进行特征建模，保证各零件间的装配约束关系准确，可直观呈现设备的运动逻辑：操作手柄通过杠杆结构带动主轴滑套沿立柱垂直方向进给，实现钻头的下压钻孔动作，主轴组件内置回转支撑结构，保证钻头高速回转时的同轴度精度。材质渲染阶段针对不同部件的实际应用材质进行区分设置：设备主体的机身壳体、底座采用哑光绿色工业烤漆材质，还原小型工业设备的经典涂装质感；金属立柱、主轴、钻头、紧固螺栓等金属加工件采用抛光不锈钢与镀铬金属材质，呈现金属部件的冷硬光泽与细腻反光；回转工作台采用白色硬质工程塑料材质，模拟绝缘耐磨的工作台面特性；操作手柄采用黑色防滑橡胶材质，还原手持操作部件的防滑触感。结构设计上充分考虑小型台式钻孔机的实用特性，底座采用加宽加厚的方形平板结构，保证设备放置时的稳定性，降低钻孔作业时的晃动风险；立柱采用圆柱形光轴结构，搭配上下两个锁紧滑座，可实现主轴组件的高度调节与锁紧固定，适配不同高度工件的钻孔需求；下方的圆形工作台带有周向定位槽，可配合夹具完成工件的装夹固定，同时支持工作台的周向转动调整，方便不同位置的钻孔对位；手动进给手柄设置在主轴箱侧方，操作力臂经过优化设计，保证手动进给时的操作手感轻便省力，降低长时间操作的疲劳感。整体建模过程中对零件的倒角、安装孔、紧固螺钉等细节特征均做了还原，没有过度简化结构，渲染时采用柔和的工作室光照环境，搭配柔和的地面阴影，清晰呈现设备的整体轮廓与各部件的层次关系，可用于小型加工设备的结构展示、教学演示以及手动钻孔设备的方案参考。
