手动标签裁切打孔工装设备结构设计

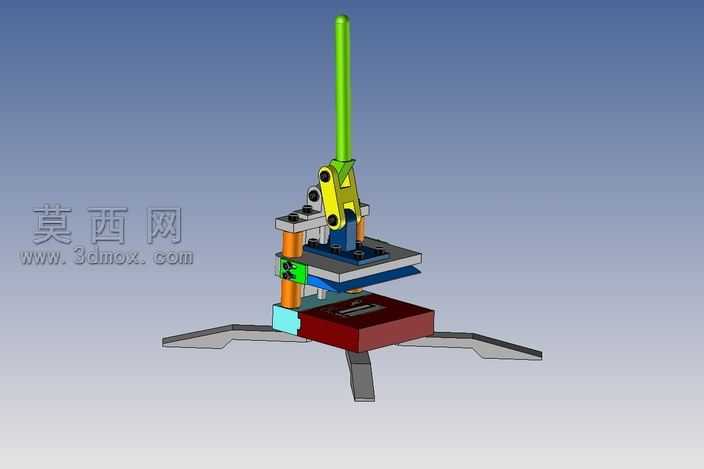

本作品为手动式标签裁切打孔一体化工装的三维设计模型，整体采用台式落地支撑结构，通过三维建模软件完成全零件参数化建模与整机虚拟装配，建模过程中对每一个零件的配合公差、运动干涉情况做了完整校验，确保各活动部件运动路径无冲突，装配关系符合实际机械加工的公差要求。模型渲染阶段针对不同零件的材质特性做了区分设置：底部三脚支撑结构采用哑光金属灰材质模拟铸铁底座的厚重质感，保证工装作业时的结构稳定性；中层堆叠的定位平台分别设置了不同色彩的工程塑料与金属材质，清晰区分固定层、活动层与裁切刀模层的功能分区；顶部的操作长手柄采用亮绿色哑光塑胶材质，醒目提示操作施力位置，中部的杠杆铰接组件采用明黄色金属烤漆材质，突出核心传动结构的位置，底部的裁切工位采用酒红色材质模拟待加工标签的放置基座，整体色彩搭配层次分明，能够直观呈现各部件的功能属性。结构设计上采用经典的杠杆增力原理，通过顶部竖直长手柄带动中部铰接的杠杆机构，将人手施加的下压力放大后传递至中层的活动压台，压台沿两侧的橙色导柱做竖直方向的精准直线运动，避免施压过程中出现偏斜错位，导柱上配套设置了复位弹性元件，完成施压操作后可带动压台自动回弹复位，降低操作劳动强度。压台下方集成了裁切刀模与打孔冲头组件，可一次性完成标签的外形裁切与定位孔加工工序，底座设置了可调节的定位挡块，能够适配不同规格尺寸的标签定位需求，保证每一次加工的位置精度。设计思路围绕小型加工场景的低成本作业需求展开，无需外接动力源，纯手动操作即可完成标签的裁切打孔加工，整体结构紧凑小巧，操作逻辑简单易上手，各易损的刀模、冲头部件均采用模块化快拆设计，后期维护更换配件无需拆解整机结构，能够有效降低小批量标签加工场景的设备投入成本，适合小型作坊、办公场景的小批量标签加工作业使用。
