活塞泵轴三维结构设计练习模型

　　活塞泵轴作为活塞泵核心传动部件，其结构设计直接决定泵组运行稳定性与容积效率，在高压往复泵、计量泵、小型燃油输送泵等设备中承担动力传递、活塞往复运动导向的核心作用，这类轴类零件的设计精度直接影响泵腔密封性能、运动副磨损速率与整机使用寿命。从实际应用场景来看，这类阶梯轴结构广泛适配中小排量活塞泵，常见于小型化工计量加注设备、机床润滑供油系统、农业机械燃油输送单元，工作时需承受交变扭矩载荷与周期性轴向推力，轴段同轴度、轴肩过渡圆角、配合面粗糙度是设计阶段需要重点管控的核心参数。

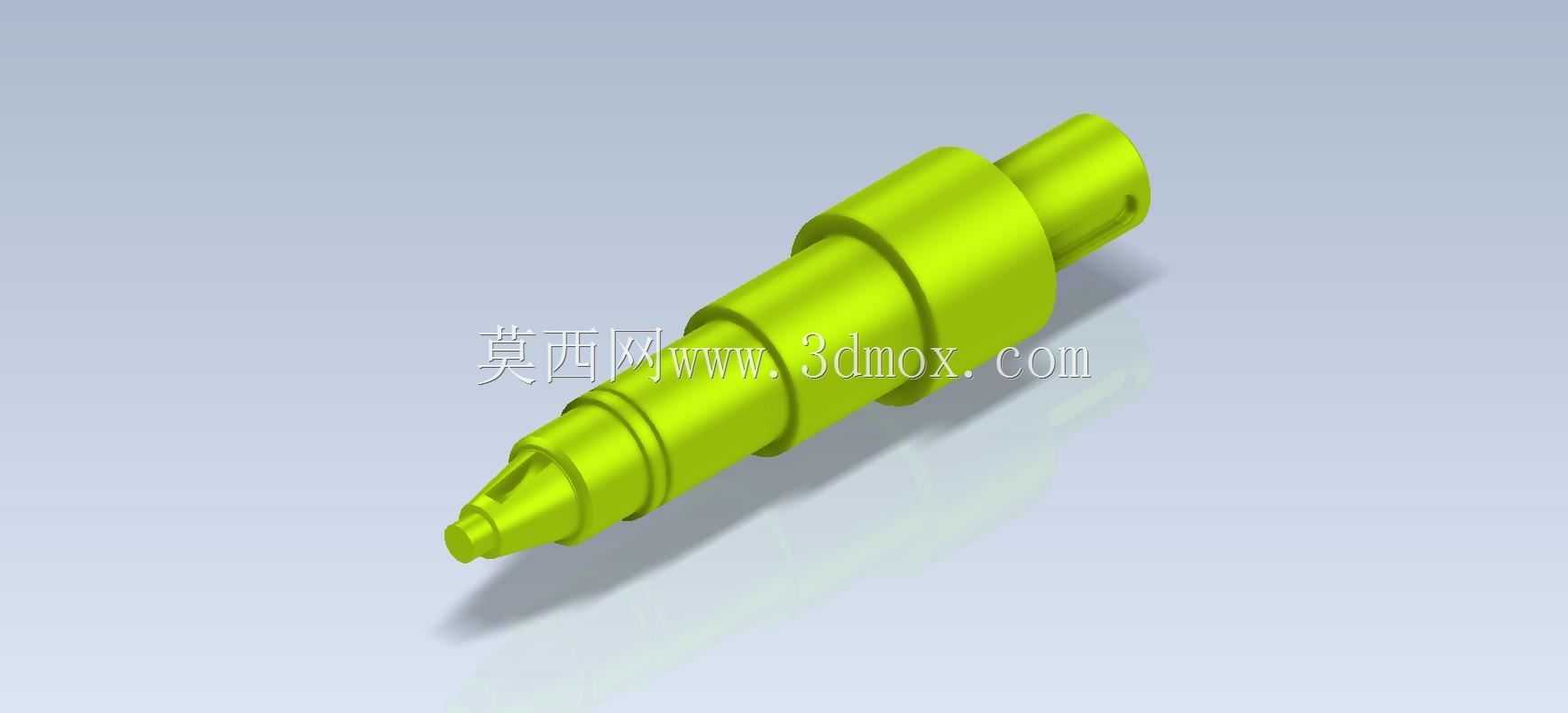

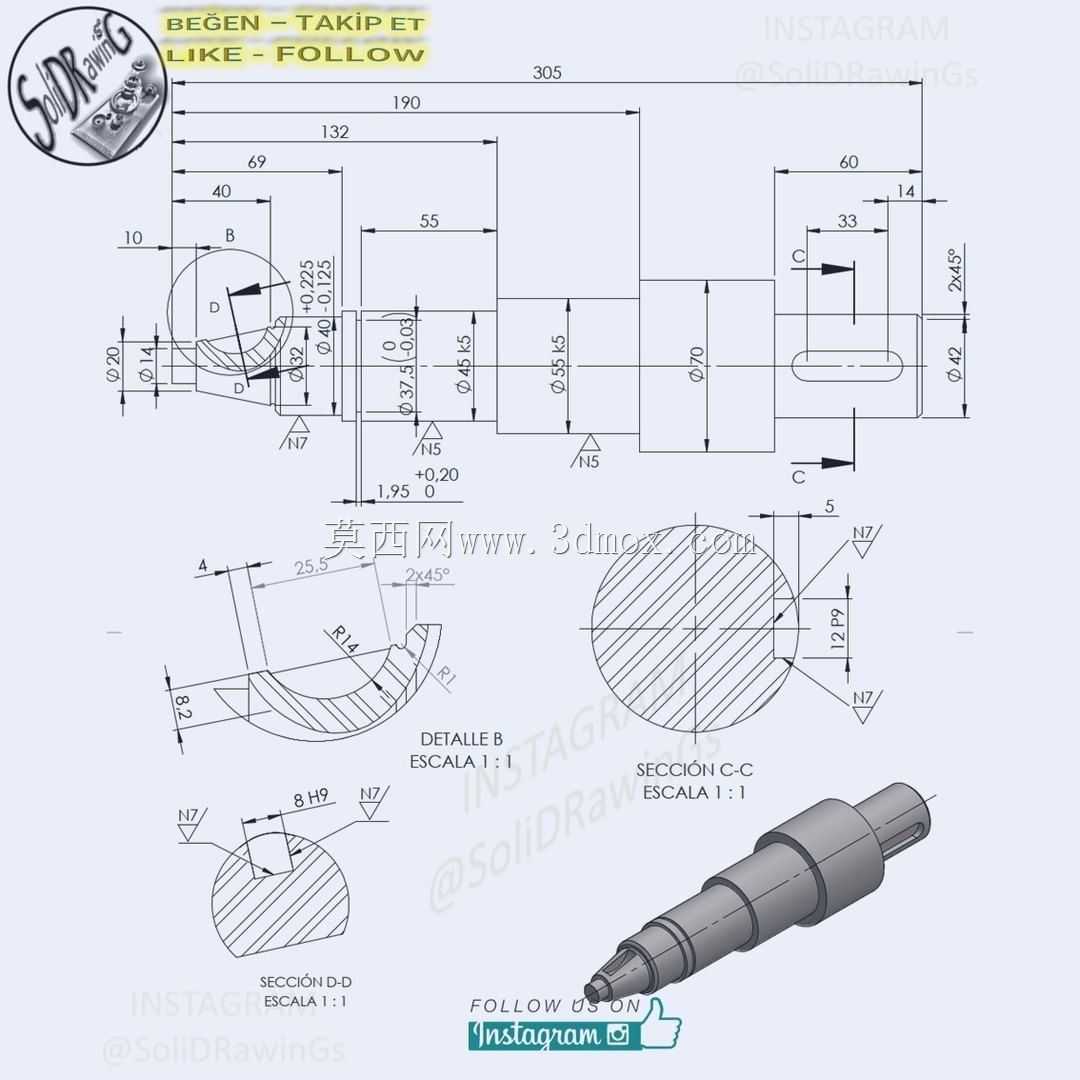

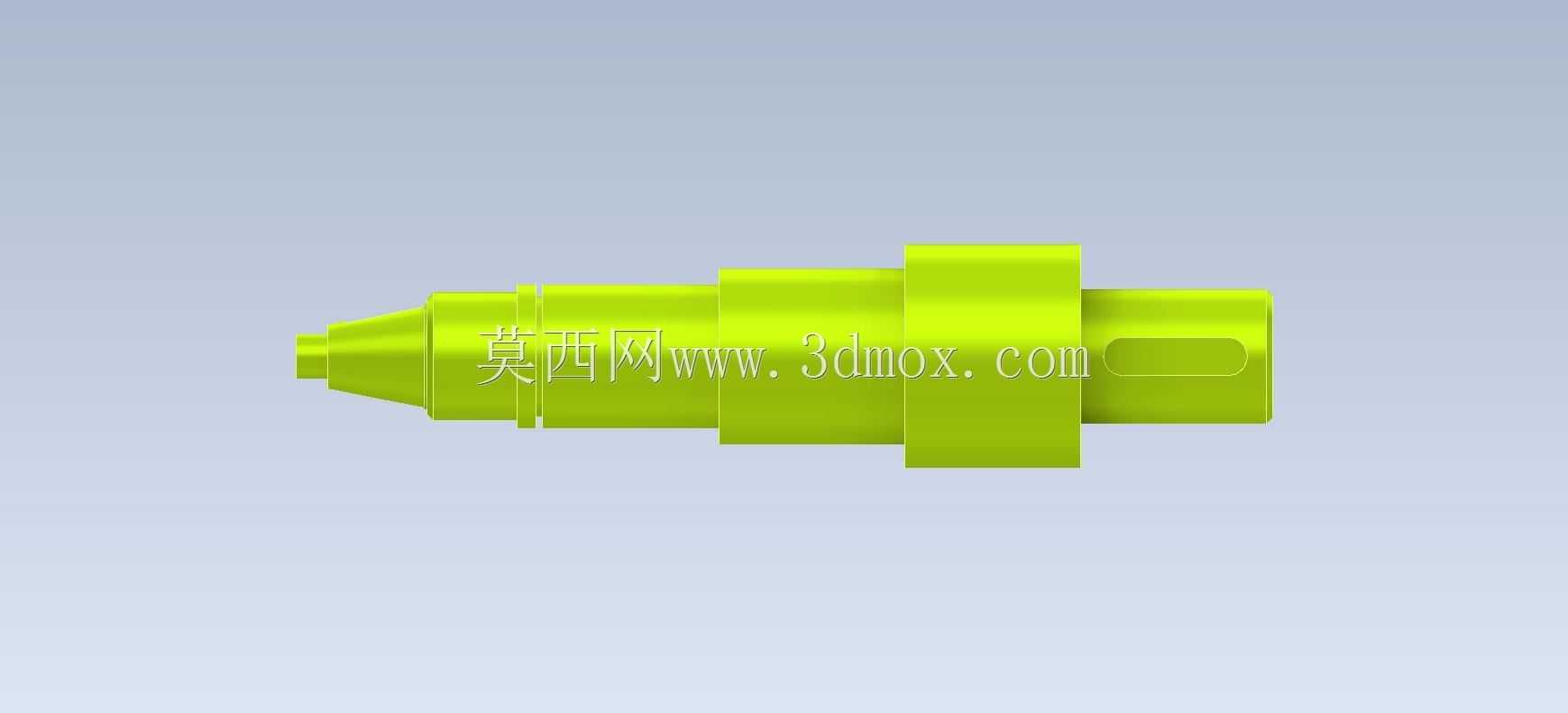

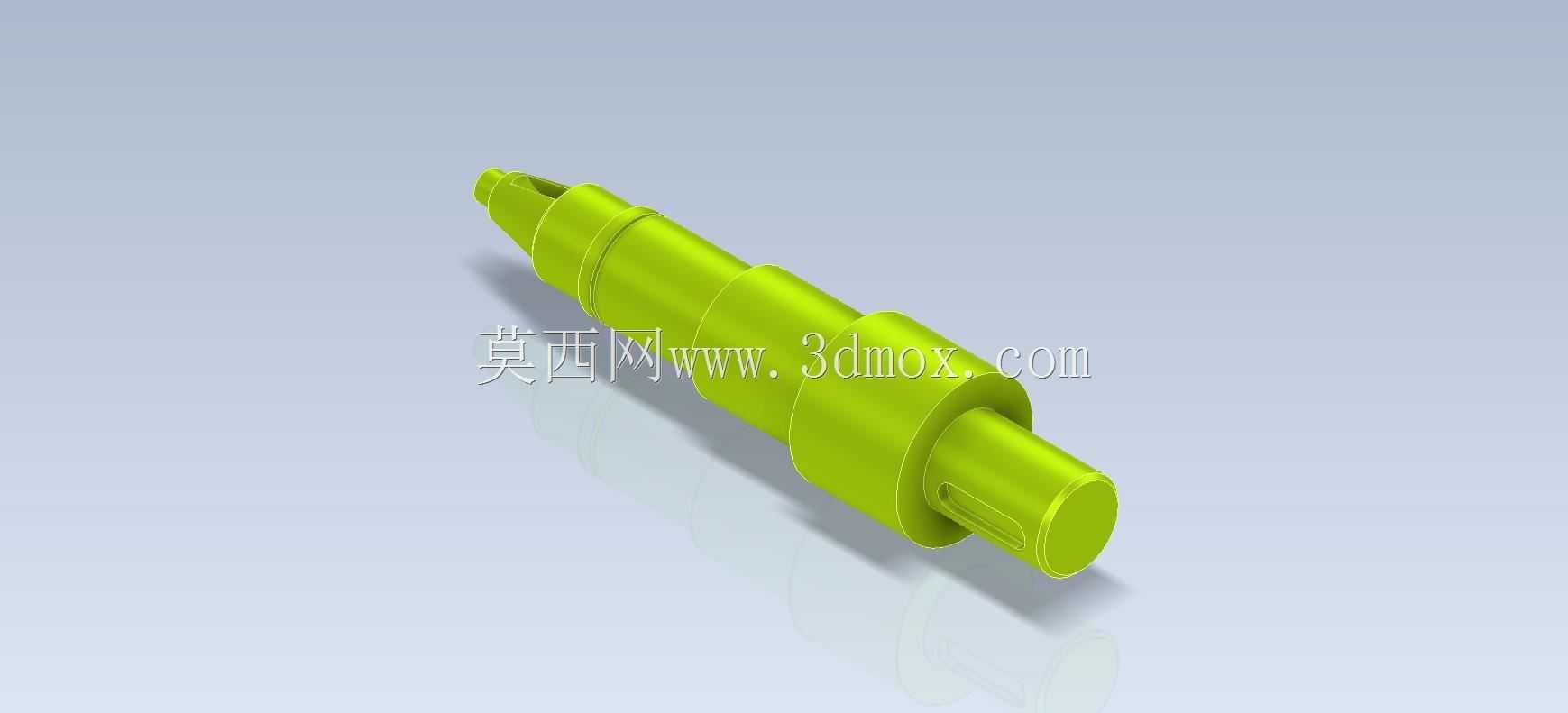

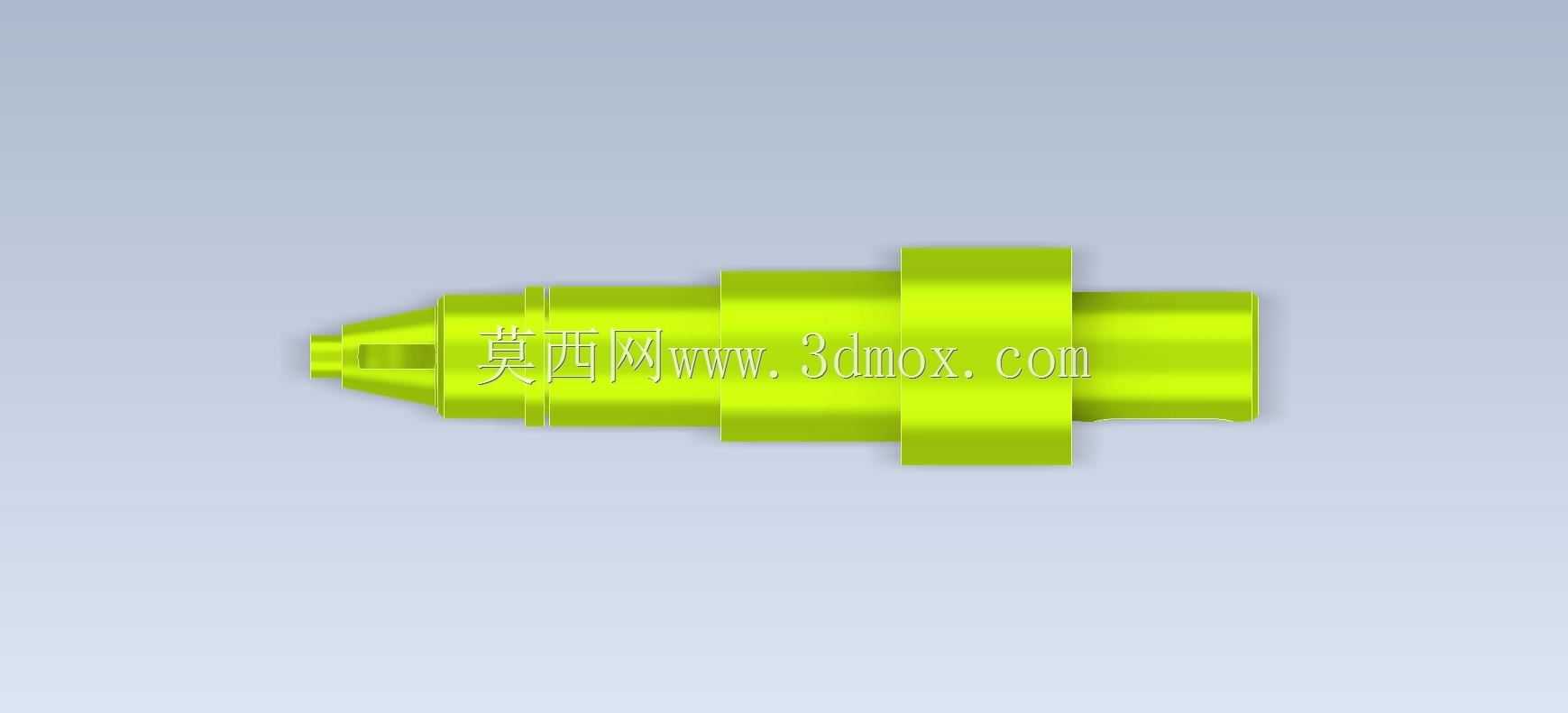

　　从结构设计思路来看，该轴采用多阶梯变径结构，不同轴段分别承担不同功能：最细端的锥头结构用于连接活塞组件，锥面设计可保证活塞与轴的同轴度，同时传递往复推力，锥面末端的径向小孔用于安装活塞销锁止结构，避免活塞工作时发生轴向窜动；紧邻锥头的第一阶轴段为密封配合段，表面粗糙度需达到Ra0.8以下，与轴封、填料函配合形成泵腔高压密封，轴段长度需匹配密封组件安装尺寸，预留0.5-1mm的密封压缩余量；中间的大直径轴段为轴承安装位，采用过渡配合与滚动轴承内圈连接，承担轴系径向支撑，轴肩高度需符合轴承内圈定位标准，避免轴承安装后出现轴向窜动，同时轴肩处设计R1-R2的过渡圆角，降低应力集中系数，避免交变载荷下出现疲劳断裂；最粗端的轴段为动力输入端，可通过键槽、联轴器或偏心轮结构连接动力单元，将电机旋转运动转化为活塞的往复直线运动，输入端轴径需根据传递扭矩计算确定，保证扭转强度满足额定工况下1.5倍以上安全系数。

　　在安装边界设计上，各轴段的同轴度公差需控制在0.02mm以内，避免轴系运转时出现偏磨，导致密封件提前失效、轴承发热异响；轴段轴向尺寸需严格匹配泵体腔室深度、轴承座安装位置、活塞行程长度，装配后需保证活塞到达上止点时与泵端盖预留0.3-0.8mm的余隙，避免活塞撞击泵盖；密封段轴径需与密封件标准尺寸匹配，过盈量控制在密封件截面直径的5%-8%，既保证高压下无泄漏，又避免密封件过度磨损缩短使用寿命。建模过程中需重点关注各轴段过渡位置的圆角、退刀槽设计：轴承安装位与密封段之间的退刀槽宽度需满足密封件、轴承的安装拆卸空间，槽底圆角避免尖锐棱角，减少应力集中；输入端的键槽需对称于轴中心线，对称度公差不超过0.015mm，避免动力传递时出现偏载。

　　从实际工程应用角度，这类轴类零件建模练习可帮助设计者掌握轴类零件的尺寸标注规范、形位公差设置、配合面选型逻辑，建模时需先梳理各轴段的功能优先级，以轴线为基准依次绘制各段回转轮廓，通过回转特征生成主体结构后，再添加销孔、键槽、圆角等细节特征，建模过程中需保证各特征的参数关联性，方便后续根据泵的排量、压力参数调整轴径、轴长尺寸，快速适配不同规格的活塞泵设计需求。这类轴在实际加工时通常采用45号钢或40Cr调质处理，表面硬度达到HB220-250，密封配合段可做表面淬火处理提升耐磨性，硬度达到HRC45-50，延长密封副使用寿命。
