高旁路涡扇发动机前置风扇结构建模

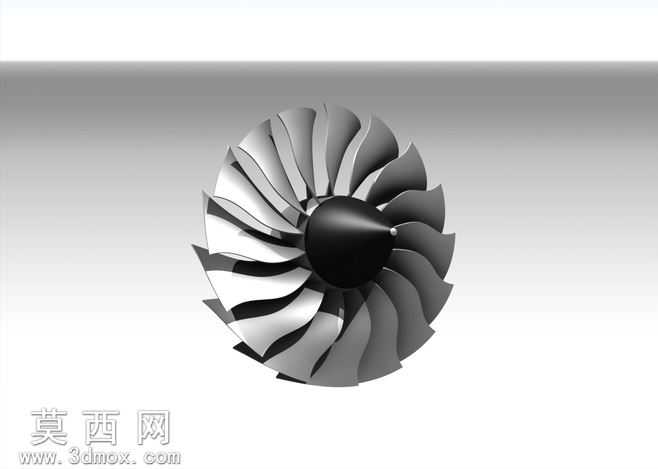

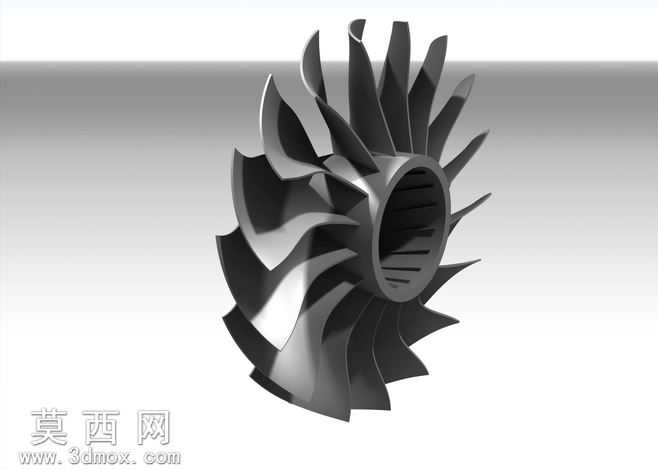

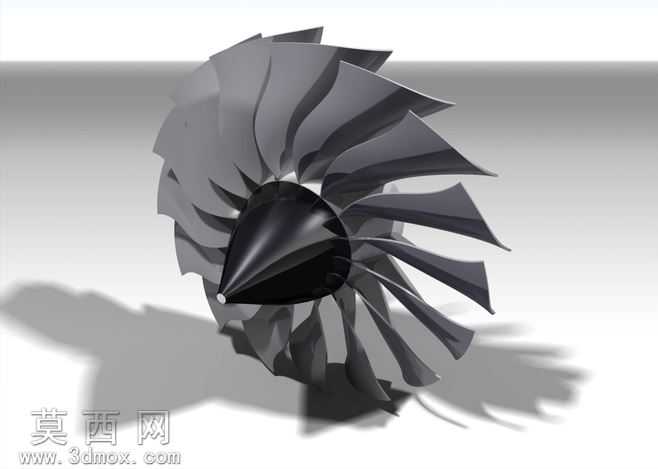

本模型为高旁路涡扇发动机前置风扇的三维建模作品，严格遵循4:1的旁通比例设计要求完成整体结构搭建，建模过程中首先对宽弦风扇叶片的气动外形进行参数化拟合，每一片叶片的叶型曲率、安装角、扭转角度都参照真实高旁路涡扇的气动设计逻辑进行校准，确保叶片从叶根到叶尖的弦长变化、厚度过渡符合大涵道比涡扇的进气增压需求。中心整流锥采用流线型锥形曲面设计，锥面与叶片根部的衔接处做了平滑过渡处理，避免气流在进气端产生不必要的紊流，整流锥尖端的圆弧收边、锥面的曲面曲率都经过反复调整，保证进气导流的气动合理性。建模时先完成单枚叶片的曲面构建，通过环形阵列的方式生成整圈叶片结构，阵列过程中严格控制每片叶片的周向间距，确保整圈叶片的排布均匀对称，同时对叶片与中心轮毂的连接位置做了实体合并与圆角处理，还原真实构件的连接结构特征。材质渲染阶段，风扇整体采用哑光深灰金属材质模拟航空发动机常用的钛合金基材质感，调整材质的粗糙度、反射参数让模型呈现出真实金属构件的厚重质感，场景中添加了柔和的环境光与定向主光源，投射出清晰自然的阴影，突出叶片的曲面层次与立体结构。设计过程中重点还原了高旁路涡扇风扇大弦长叶片的特征，区别于普通小涵道比涡扇的窄叶片设计，宽弦叶片的抗颤振、大进气量特性在模型中得到充分体现，整体结构没有多余的冗余特征，每一处曲面、每一个连接结构都服务于涡扇进气端的功能逻辑，既保证了模型外观的还原度，也清晰呈现了高旁路涡扇前置风扇的核心结构特点，可用于航空发动机结构展示、原理教学等场景使用。
