直列四缸发动机曲轴活塞组件三维设计

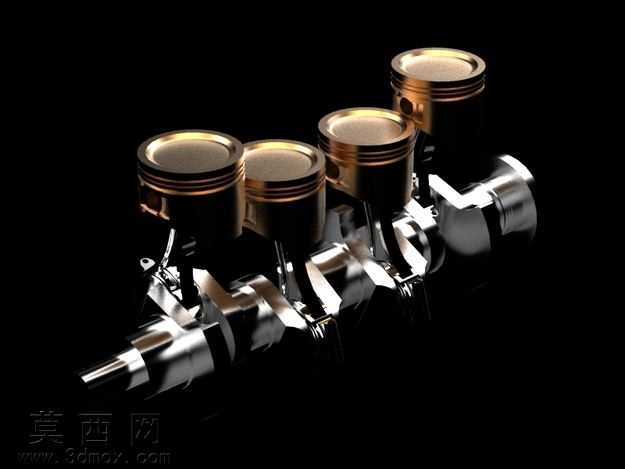

本作品为直列四缸内燃机核心曲柄活塞组件的三维建模成果，建模过程严格遵循内燃机动力输出结构的工程设计逻辑，以真实四缸发动机的曲柄连杆机构参数为参考基准，在三维建模环境中完成全零件的参数化构建。首先针对曲轴主体进行特征建模，按照各缸点火间隔对应的曲柄销相位角，依次完成主轴颈、曲柄销、曲柄臂、平衡重块的特征拉伸、旋转切除与圆角过渡处理，严格保证各曲柄销之间的相位差为180度，匹配直列四缸发动机1-3-4-2的点火顺序对应的动平衡要求，对曲轴上的润滑油道孔进行精准的孔特征定位与打通处理，还原真实曲轴的润滑通路结构。随后完成四个活塞组件的建模，包含活塞本体、活塞环槽、活塞销座的细节特征，配套构建活塞销、连杆大头、连杆小头、连杆轴瓦的对应配合结构，保证活塞销与活塞销座、连杆小头的间隙配合关系，连杆大头与曲柄销的转动配合关系完全符合机械装配公差要求。材质与渲染阶段，为曲轴、连杆等钢制零件赋予高抛光金属材质，添加细微的磨削纹理与环境反射效果，还原锻钢曲轴精加工后的金属质感；为活塞赋予铝合金哑光金属材质，表面添加轻微的氧化层质感与加工刀痕细节；活塞环采用镀铬亮面金属材质，区分出不同气环、油环的材质差异。场景搭建采用纯黑背景配合定向打光，通过主光源勾勒金属零件的轮廓高光，辅助光源补全暗部结构细节，添加柔和的环境反射让金属表面的光影过渡更自然，最终渲染效果清晰展现四组活塞与曲轴配合的完整结构，直观呈现内燃机将活塞往复直线运动转化为曲轴旋转运动的核心机械原理。建模过程中对所有配合面进行了干涉检查，确保各零件在运动行程内无结构干涉，完整还原了曲柄连杆机构的运动逻辑，可用于内燃机结构教学、动力系统原理演示等场景。
