丝杠传动双工位夹紧虎钳结构设计

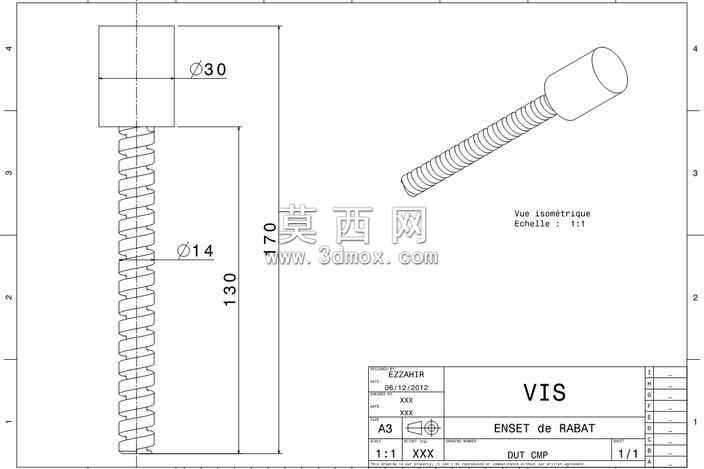

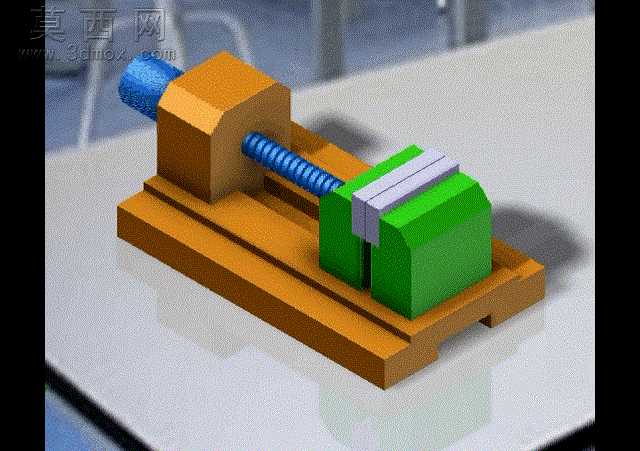

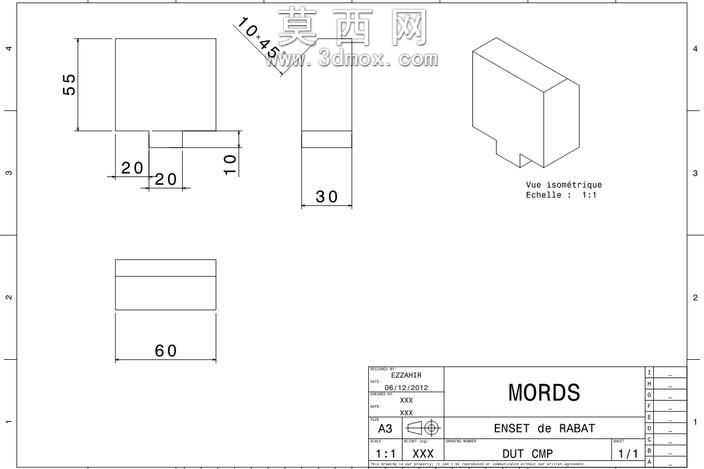

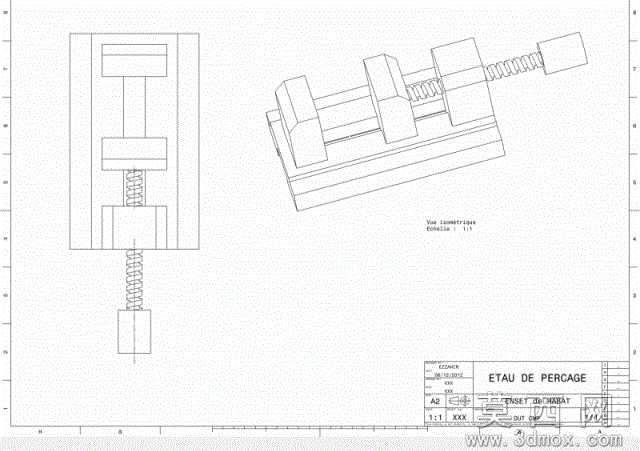

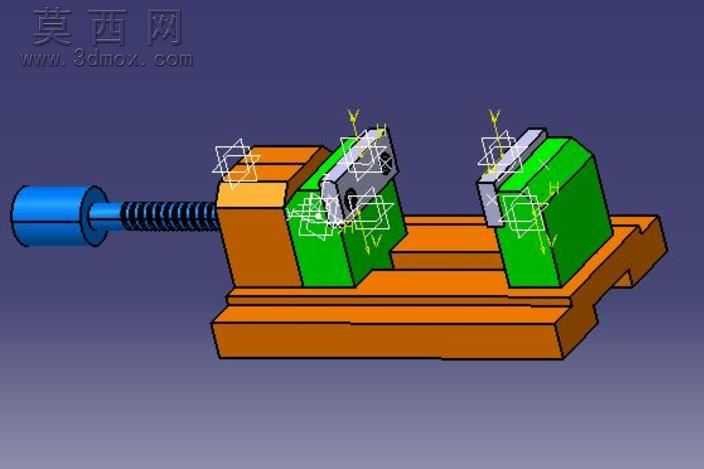

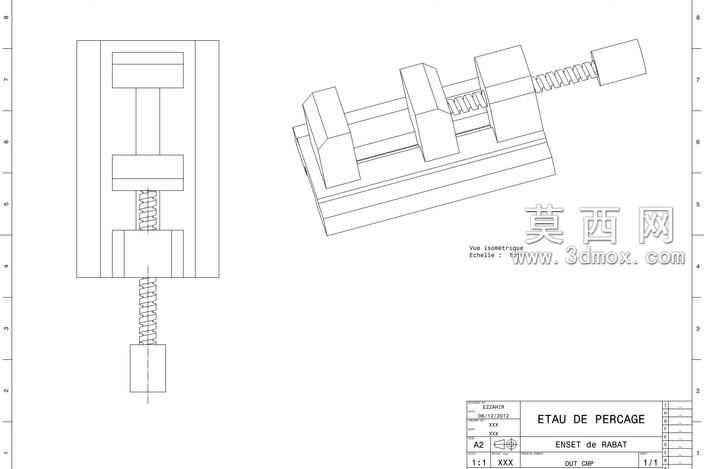

本作品为丝杠传动式双工位夹紧虎钳三维模型，采用CATIA软件完成全参数化建模，建模过程严格遵循机械加工工装的实际尺寸规范，对每一处结构细节都做了精准还原。模型整体以滑动丝杠作为核心传动部件，左端设置带防滑滚花的旋转操作端，丝杠与活动钳身的配合处采用梯形螺纹传动结构，能够实现稳定的自锁效果，避免装夹过程中出现松脱问题。底座采用整体式长条形导轨结构设计，导轨面做了平整化处理，两个独立的装夹工位沿导轨轴向排布，每个工位都配置独立的活动夹块与固定挡块，夹块与工件接触的端面预留了防滑纹理结构，能够适配不同外形的小型工件装夹需求。建模过程中对各运动部件做了干涉检查，确保丝杠旋转带动活动钳身移动时，与底座导轨、两侧夹块均无运动干涉，装配关系完全符合实际工装的装配逻辑。材质渲染方面，底座与钳身主体采用金属橙的磨砂金属材质模拟铸铁工装的质感，夹块部分采用亮绿色工程塑料材质区分功能部件，丝杠与操作端采用亮蓝色金属材质模拟调质处理的传动杆件，不同部件的材质区分清晰，能够直观分辨各结构的功能属性。设计思路上采用双工位并行装夹的结构，相比传统单工位虎钳能够同时完成两个工件的装夹固定，有效提升小型零件加工时的装夹效率，丝杠传动的结构能够提供稳定的夹紧力，适配铣削、钻孔、打磨等多道机加工序的装夹需求，整体结构紧凑，传动路径清晰，各部件的连接方式、配合公差都在建模时做了对应设置，可直接用于工装结构的参考设计、教学演示以及3D打印验证，模型结构完整无缺失面，所有特征均保留参数化编辑属性，可根据实际装夹需求调整钳身长度、夹块尺寸、丝杠导程等核心参数，快速衍生出不同规格的同类型夹紧工装。
