法兰连接式液压球阀三维结构设计

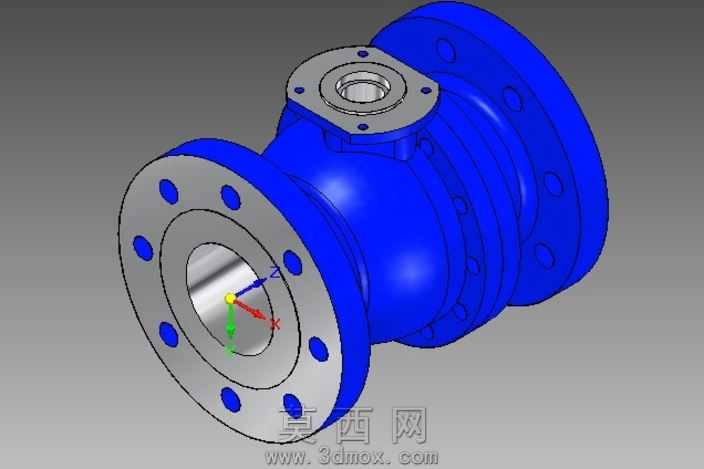

本作品为法兰连接式液压球阀的三维参数化设计成果，建模过程依托三维设计软件完成全结构1:1比例还原，严格遵循液压管路阀门的通用设计规范，完整呈现了该类球阀的全部装配结构与细节特征。建模阶段采用自顶向下的设计思路，首先搭建整体装配骨架，确定两端法兰的同轴度基准、侧部接口的位置基准，再依次拆分构建各个独立零件：阀体主体采用流线型变径腔体结构，建模时通过曲面放样与实体切除结合的方式，还原内部流道的平滑过渡形态，避免流体在腔体内形成紊流；两端连接法兰严格匹配对应通径的法兰安装尺寸，均匀分布的螺栓孔采用圆周阵列方式生成，保证孔位的位置度精度；侧部的法兰接口同样遵循标准安装尺寸设计，用于外接控制管路或检测元件。球体密封副作为球阀的核心功能部件，建模时精准控制球体的球面圆度、与阀座配合的密封面尺寸，还原了球体中部的通流孔结构，确保启闭过程中流道的通断逻辑准确；阀杆与球体的连接部位采用防脱结构设计，建模时还原了嵌合式连接的卡位特征，保证扭矩传递的可靠性。材质与渲染阶段，为阀体主体赋予蓝色工业防护漆材质，调整材质的粗糙度与反光度模拟铸件喷漆的哑光质感；法兰密封面、球体、阀杆等金属加工面赋予抛光金属材质，通过调整高光参数呈现机加工金属的光泽感；密封件部位赋予橡胶材质的哑光深色质感，通过材质区分清晰展现不同零件的功能属性。整体装配过程严格按照实际装配逻辑添加配合约束，保证法兰端面的平行度、阀杆转动的同轴度符合实际工况要求，完整呈现了该液压球阀的结构组成、连接方式与功能形态，可用于液压系统管路设计的方案展示、阀件结构教学演示以及产品改型设计的参考基础，模型结构完整无缺失特征，各零件间无干涉问题，符合工业级三维模型的设计精度要求。
