PVC材质φ32文丘里阀三维结构设计

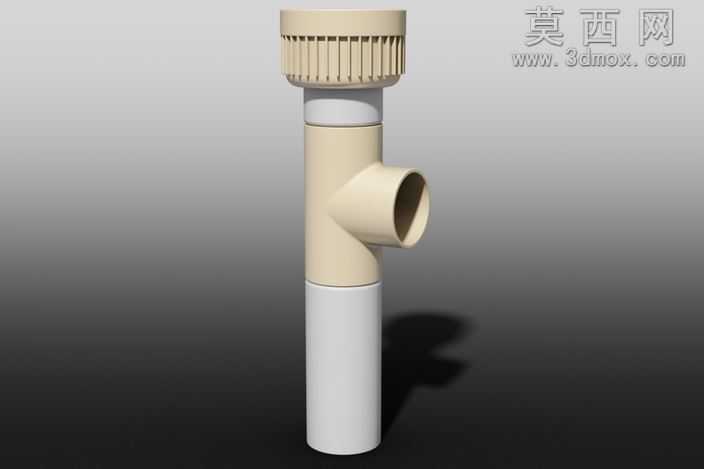

本作品为公称直径32mm的PVC材质文丘里阀装配体三维设计，建模过程严格遵循流体控制类阀件的工程设计规范，在Autodesk Inventor平台完成全参数化建模与装配约束搭建，完整还原了文丘里阀的实际结构形态与装配逻辑。建模阶段首先梳理文丘里阀的核心组成：顶部带防滑滚花的调节旋钮、中部带侧向取压/接口的文丘里效应腔体、上下两段标准PVC直管连接段、内置的节流调节芯体，每一个零件都按照PVC管路配件的实际尺寸公差进行参数绘制，调节旋钮的周向防滑齿采用环形阵列特征生成，齿形的间距、深度都参考手动调节类塑料旋钮的人机工程尺寸设计，保证虚拟模型的结构合理性与实际产品一致。材质与渲染环节，针对不同部件的材质特性进行了区分设置：上下直管段采用哑光浅灰色硬质PVC材质，调整材质的粗糙度、漫反射参数还原PVC管材的半哑光塑料质感；中部阀体与顶部调节旋钮采用米黄色硬质PVC材质，与灰色管段形成清晰的视觉区分，便于装配结构的识别；侧向接口的内部节流结构采用深灰色工程塑料材质，还原内部调节件的材质差异；渲染阶段添加了柔和的环境漫反射光照，在阀体下方添加柔和的接触阴影，让整体模型的展示效果更贴近实物拍摄的视觉感受，清晰呈现各部件的装配位置与结构层次。结构设计上，完整遵循文丘里效应的工作原理，中部腔体的收缩-扩张流道按照标准文丘里管的流道曲线构建，侧向接口垂直连通至文丘里喉道位置，保证流体通过时能够在喉道处形成稳定的压差，实现流量调节、压差计量或者流体混合的功能；顶部调节旋钮与阀体采用螺纹旋合装配结构，可通过旋转旋钮带动内部节流件上下位移，改变喉道处的流通截面积，从而实现管路流量的精准调节，各零件之间的装配约束完全按照实际产品的装配关系添加，包含同轴约束、面贴合约束、螺纹配合约束，整个装配体无干涉、无错位，可直接用于工程演示、结构验证或者3D打印原型制作。设计思路围绕民用给排水、小型水处理管路、低压流体输送场景的使用需求展开，选用PVC材质适配低压常温的流体输送场景，φ32的管径适配常规民用PVC给水管路的连接标准，整体结构紧凑、调节操作便捷，既保留了文丘里管压损小、流量特性稳定的优势，又集成了手动流量调节的功能，可作为小型管路系统的流量调节、比例注液部件使用，模型的所有特征都保留了参数化编辑能力，可根据实际使用需求调整管径、腔体长度、调节行程等参数，快速衍生出不同规格的文丘里阀设计方案。
