双工位滑动式机副定位工装结构

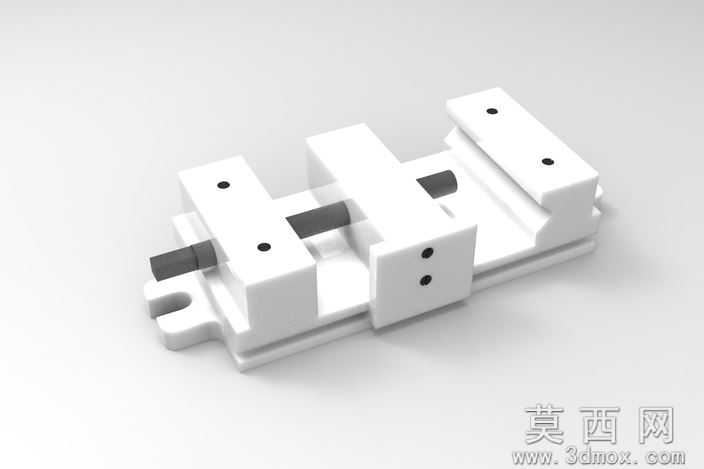

该三维模型采用Solid Edge完成全参数化建模，整体为对称式双工位滑动定位结构，建模过程中以基准面为定位核心，先绘制底部一体式安装基座的轮廓草图，通过拉伸凸台命令生成基座主体，基座上预留的安装沉孔采用异型孔向导精准定位，保证孔位同轴度与安装适配性。中部滑动组件的建模先完成导向轴的圆柱特征绘制，通过同轴心配合将导向轴与基座两侧的立板支座完成装配约束，立板支座上的定位通孔与导向轴采用间隙配合参数设置，还原真实滑动副的运动间隙。两侧的滑动夹持块采用草图对称绘制，拉伸后在块体上加工定位销孔与夹持卡槽，卡槽的尺寸公差按照通用工装夹持标准设置，保证被夹持工件的定位精度。建模过程中对所有棱边做了0.2mm的倒角处理，避免应力集中的同时还原真实机加工件的工艺特征。渲染阶段采用哑光白色工程塑料材质赋予整体构件，导向轴部分赋予哑光金属材质，场景采用三点布光方案，主光源从左上方45度投射，辅光源补亮构件暗部阴影，顶光勾勒构件顶部轮廓，背景采用浅灰色渐变背景突出主体结构，渲染输出的效果图清晰展现了各部件的装配关系与结构细节。设计思路上采用对称式双工位布局，可同时完成两个工件的定位装夹，滑动式夹持结构可适配一定尺寸范围内的工件装夹需求，整体结构无冗余部件，装配逻辑清晰，所有配合关系均按照实际机械装配规范设置，可直接用于工装结构的方案验证、装配教学演示，也可作为同类滑动定位机构的设计参考模板，模型的所有特征均保留参数化编辑属性，可根据实际使用需求快速调整各部件的尺寸参数，适配不同的装夹场景。
