单缸往复式曲柄连杆传动机构三维设计

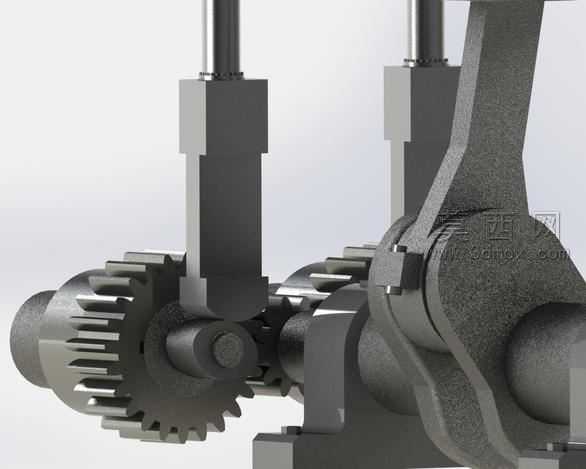

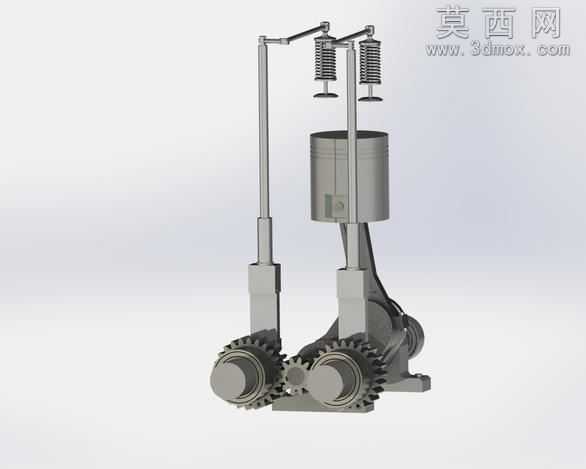

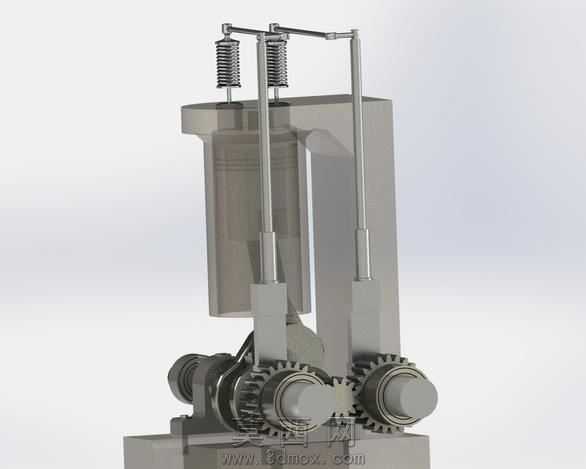

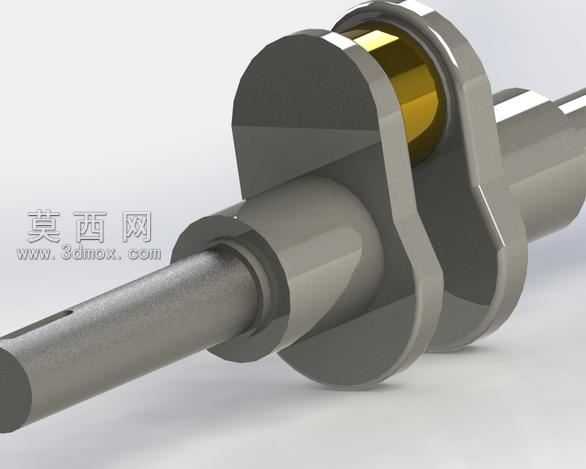

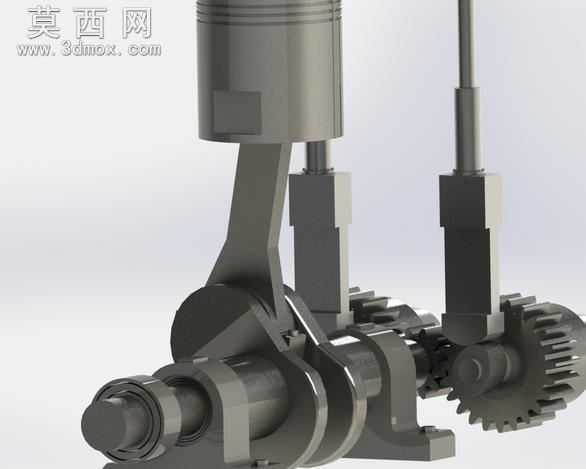

本作品为单缸往复式曲柄传动机构的三维建模成果，建模过程依托三维参数化设计软件完成，整体采用自底向上的装配建模思路，先逐一完成单个零件的参数化建模，再按照实际机械装配的约束关系完成整体装配，确保各运动部件的配合精度符合机械设计规范。建模阶段针对不同零件的功能特性匹配对应的材质属性：缸体部分采用铸铁材质参数，还原内燃机缸体的厚重金属质感，表面设置细微的铸造纹理与哑光金属粗糙度；曲柄、连杆、传动齿轮等受力运动部件采用调质钢材材质，表面做轻度抛光处理，还原机加工零件的金属光泽与平整表面；气门弹簧部分采用弹簧钢材质，设置螺旋纹理与金属反光特性，还原弹簧构件的弹性视觉特征；连接螺栓、定位销等标准件采用镀锌钢材材质，表面做轻度钝化处理，还原标准紧固件的外观质感。结构设计上完整还原单缸动力机构的核心传动逻辑：下部为两个啮合的传动齿轮，将动力传递至曲柄轴，曲柄轴通过连杆连接上部活塞，活塞可在缸套内做直线往复运动，缸体上部设置两个带弹簧复位的气门组件，通过顶部的摇臂连杆结构与下部传动机构联动，完整复现内燃机配气与动力传输的联动关系。渲染阶段采用工作室均匀布光方案，主光源从斜上方45度投射，搭配两个辅助柔光灯消除零件暗部死黑，开启环境光遮蔽效果强化零件间的装配层次，背景采用浅灰色渐变背景突出机构本身的结构细节，所有运动副位置保留合理的装配间隙，既符合真实机械的装配要求，也清晰展示各部件的连接关系。设计过程中重点校验了曲柄转动与活塞往复运动的行程匹配关系，齿轮啮合的齿侧间隙符合传动设计要求，气门弹簧的压缩行程与活塞运动行程的时序匹配准确，整体模型可用于机械原理教学演示、动力机构结构参考，也可作为相关传动结构设计的参考蓝本，帮助设计者理解往复式动力机构的传动逻辑与零件配合关系。
