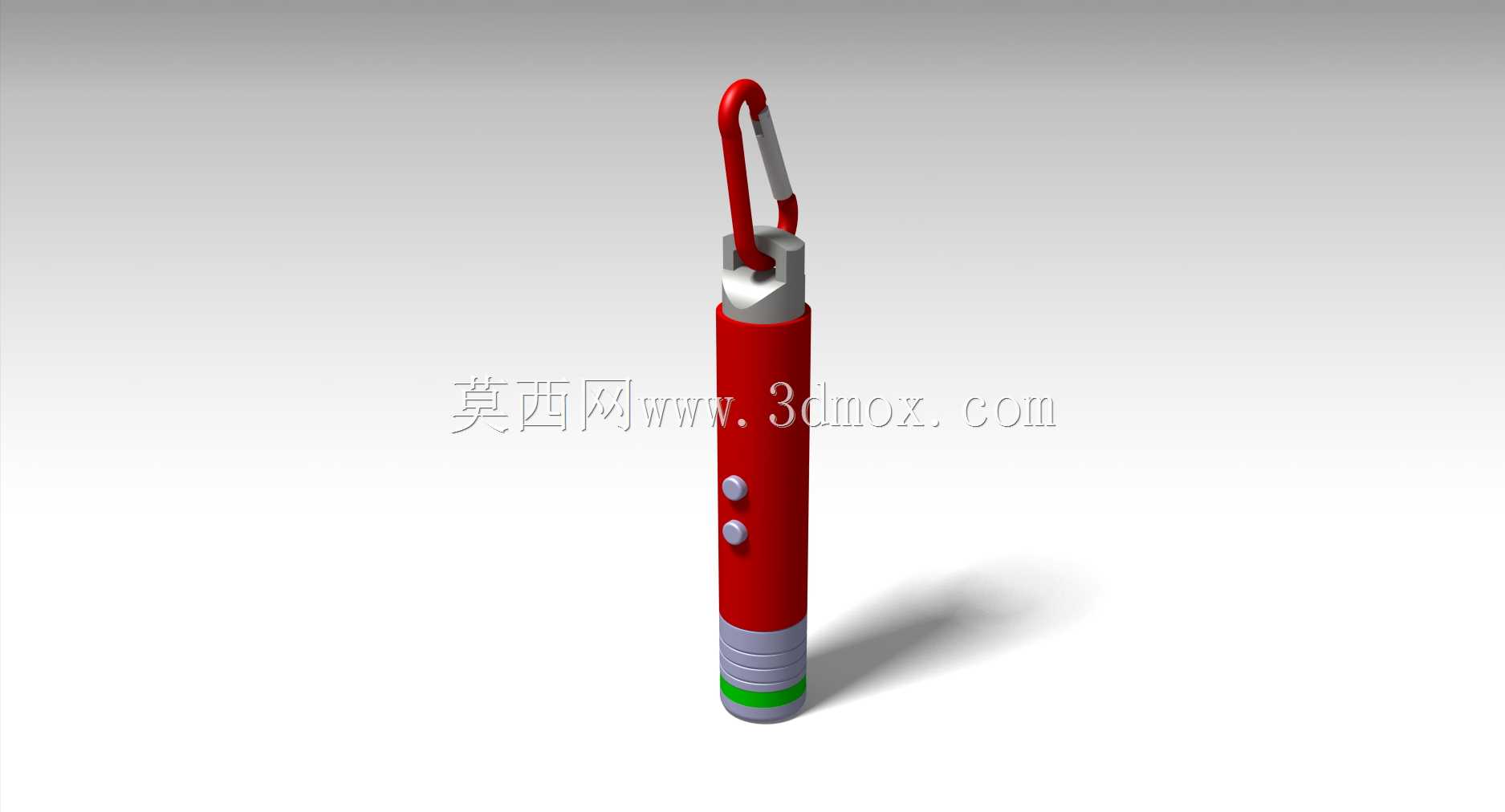

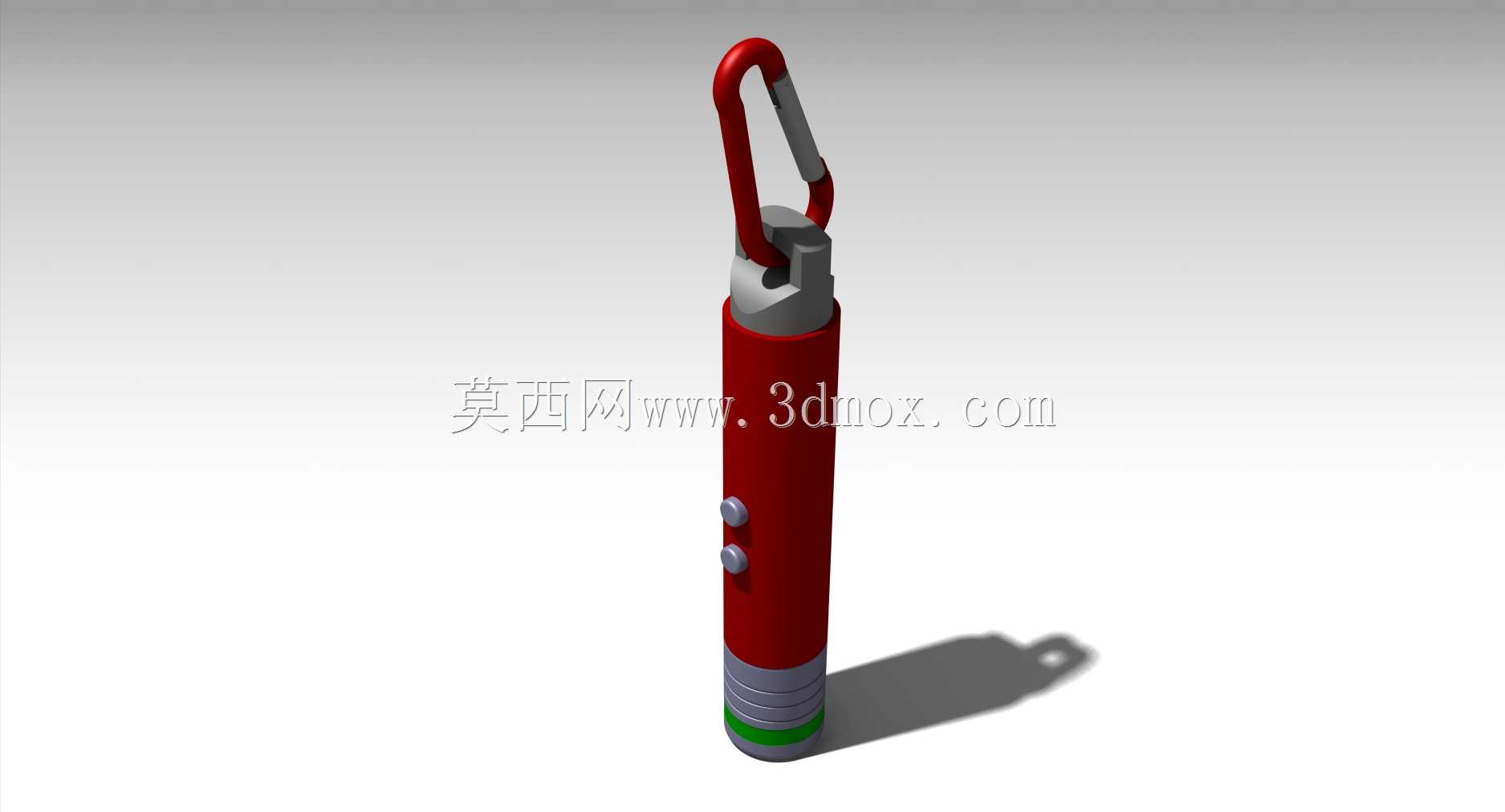

带登山挂扣的儿童款手持激光指示装置

　　这款手持激光指示装置的设计初衷是面向低龄儿童群体的安全玩耍需求，整体结构围绕便携性、操作安全性与握持舒适度做了多轮结构优化。从实际应用场景来看，它既可以作为儿童探索光影的趣味玩具，在成人监护下完成光影投射、简易指向类的互动游戏，也可在日常场景中临时充当普通激光笔，完成近距离的物品指示、点位标记功能，适配家庭亲子互动、儿童科普启蒙、日常临时指示等多个使用场景。

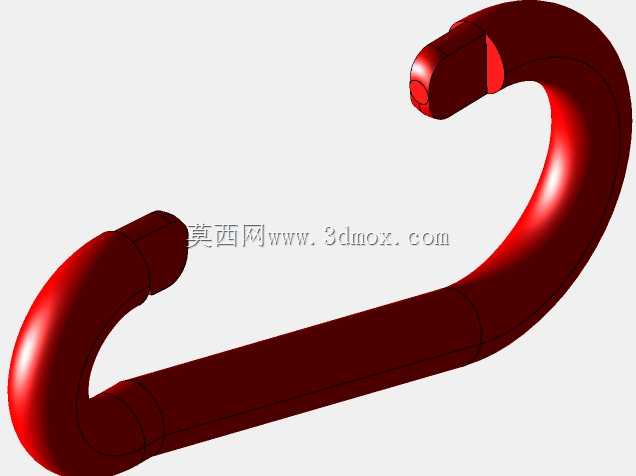

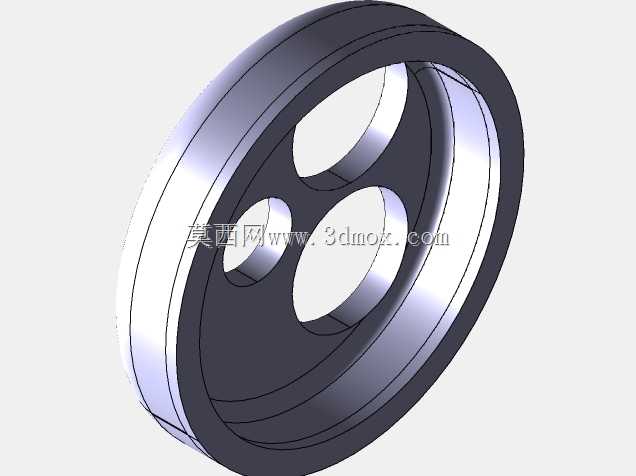

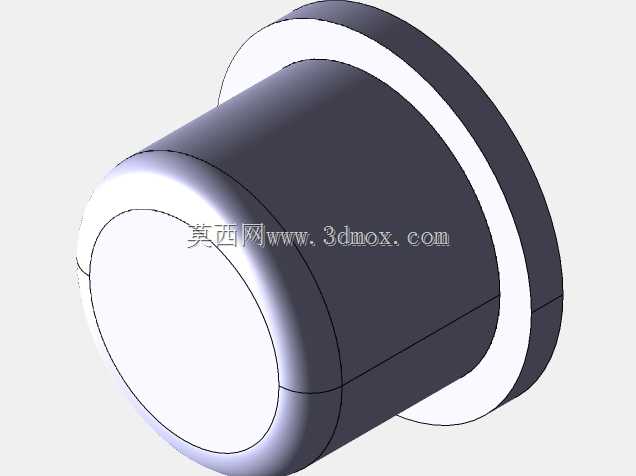

　　从功能特性层面看，装置的激光发射端做了内凹式结构设计，发射口完全藏于筒体端面的内圈结构中，避免儿童在玩耍过程中直接眼部正对激光光源，从结构层面降低误操作带来的视力损伤风险。筒体侧面设置了两颗凸起的圆形操作按键，按键采用大圆弧面设计，按压行程控制在1.2mm左右，按压力度适配儿童手指的按压力度范围，避免按键过硬导致儿童操作费力，同时按键周边做了0.8mm的凸起围挡，防止日常携带过程中误触点亮，减少不必要的电量损耗。筒体顶端集成的快挂登山扣采用弹簧复位结构，扣体开合角度最大可达35度，既可以挂在儿童书包拉链挂环、腰带袢上，也能临时挂在便携收纳包的挂点位置，大幅提升日常携带的便利性，不需要额外配置收纳套即可完成随身固定。

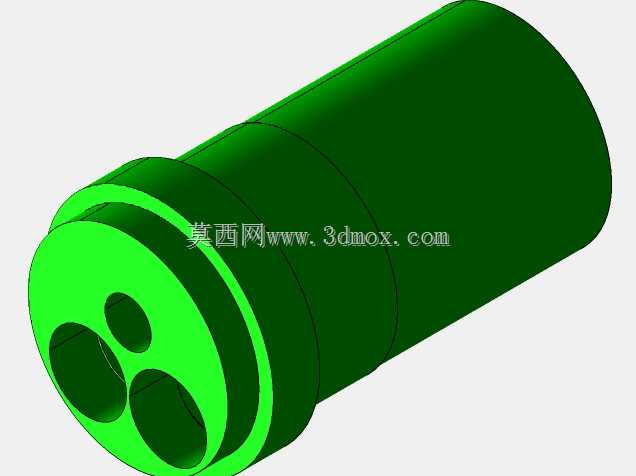

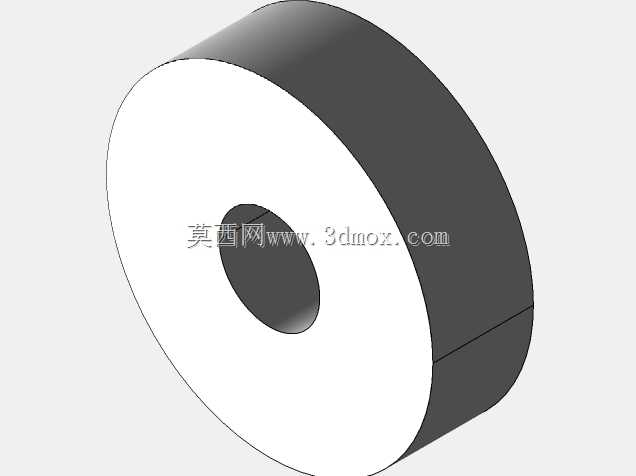

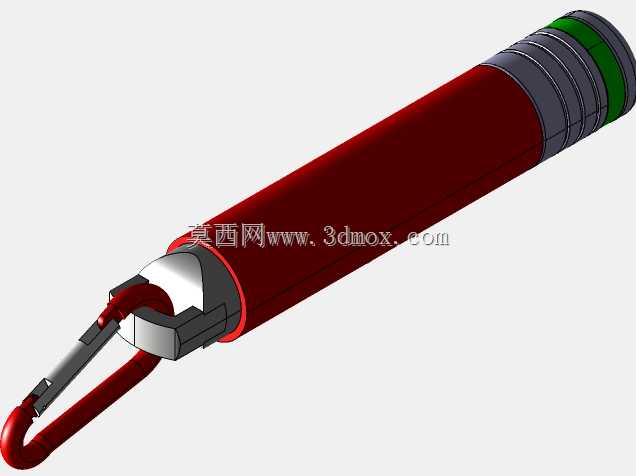

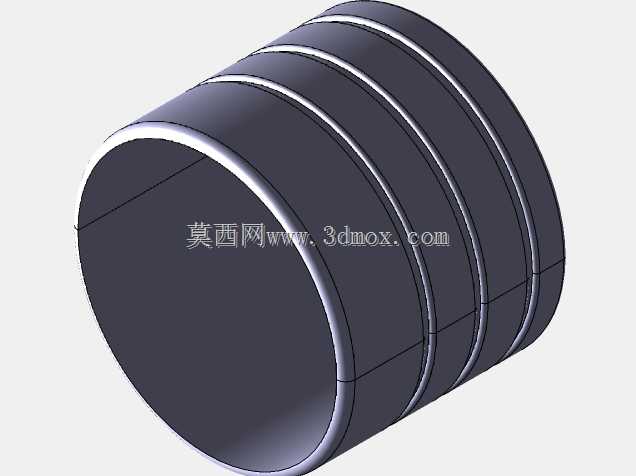

　　外形尺寸方面，整个装置的筒体主体直径控制在18mm，整体长度不含挂扣为125mm，含挂扣的总高度为152mm，整体重量控制在45g以内，适配儿童手掌的握持尺寸，低龄儿童单手握持时不会出现握持不稳的情况。筒体的握持区域做了三段式结构设计，上部靠近按键的区域为光滑圆柱面，中部为握持主体段，表面做了细微的磨砂纹理处理，增加握持时的摩擦力，避免手心出汗导致装置滑落，下部靠近发射端的位置设置了多道环形防滑槽，同时搭配一圈绿色的软胶缓冲圈，当装置不慎从桌面滑落时，软胶圈可以先接触地面，吸收冲击能量，保护内部的激光模组与供电电池结构，降低跌落损坏的概率。

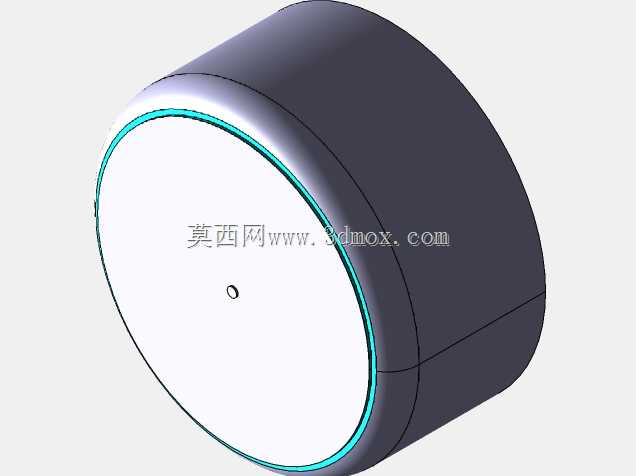

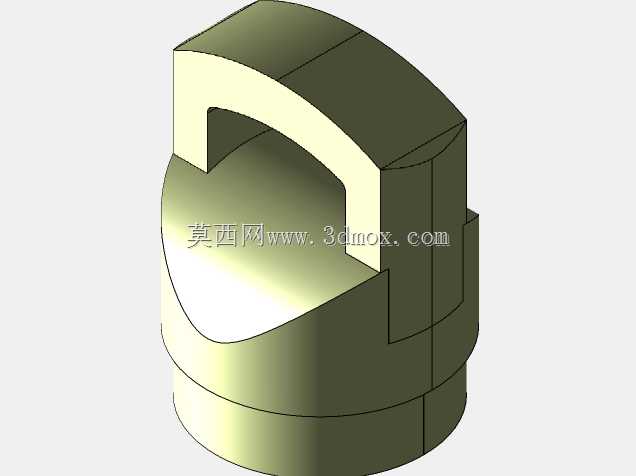

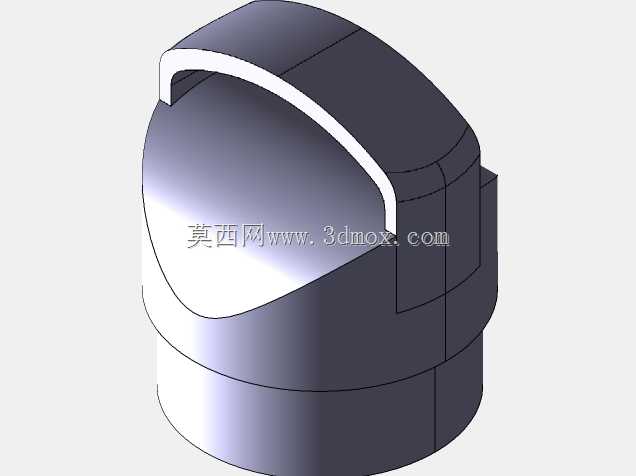

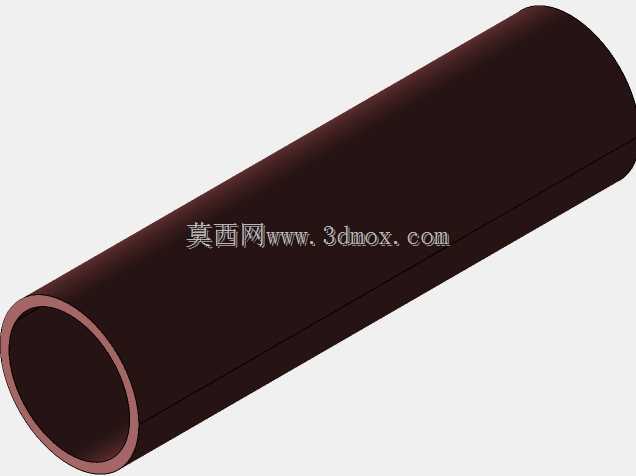

　　设计思路上，整个结构没有采用复杂的异形曲面，所有筒体结构都采用回转体设计，降低注塑加工的模具复杂度，筒体外壳分为上下两个装配段，通过卡扣结构完成连接，不需要额外打螺丝固定，装配工序简单，适合批量生产。内部的激光模组采用标准的6mm直径同轴封装模组，供电采用两节七号电池串联的结构，电池仓设置在筒体内部，通过尾部的旋转端盖完成电池更换，端盖与筒体之间设置了橡胶密封圈，具备基础的生活防水能力，日常玩耍时溅到少量水渍不会影响内部电路的正常工作。登山扣与筒体的连接部分采用嵌入式金属嵌件结构，挂扣的转轴位置内嵌了不锈钢销轴，避免反复开合挂扣导致塑料连接位磨损断裂，挂扣本身采用POM材质注塑成型，具备足够的结构强度，正常挂载状态下可以承受1kg的拉力不会出现变形或断裂。

　　从安装边界与结构适配的角度看，内部的激光模组通过筒体内部的两道环形定位筋完成同轴固定，模组与筒体的同轴度公差控制在0.1mm以内，保证激光射出方向与筒体轴线的偏差不超过1度，不会出现光点偏移的问题。按键下方的导电橡胶开关直接贴合在内部的PCB板上，按键柱与橡胶开关的对位间隙控制在0.3mm，既不会出现按键卡滞，也不会因为间隙过大导致按键空程过长。整个装置的所有外露边缘都做了R0.5mm以上的圆角处理，没有尖锐的棱角结构，避免儿童玩耍时被棱角划伤，完全符合儿童玩具的结构安全设计要求。在实际建模过程中，所有的配合间隙都按照注塑件的常规公差做了预留，筒体上下盖的配合面间隙控制在0.15mm，装配后不会出现明显的错位缝隙，外观整体性更强。
