迷你外燃式斯特林动力装置结构设计

　　这套微型外燃动力结构，核心依托斯特林循环实现热能到机械能的转换，区别于常见的内燃机结构，它不需要燃料在缸内爆燃做功，依靠外部热源对工质的加热、冷却形成压差推动活塞往复，在低功率动力输出、教学演示场景中有着不可替代的应用价值。从实际使用场景来看，这类微型动力单元常被用于中小学科学实验教具、高校工程热物理专业的原理演示装置，也可作为小型文创动力摆件、低功耗户外微型发电模组的动力核心，适配对噪音控制要求高、燃料适配性广的小功率动力需求场景，只要存在稳定的外部温差即可持续输出扭矩，对燃料类型没有严苛限制，甚至可以利用工业废热、太阳能集热作为动力来源。

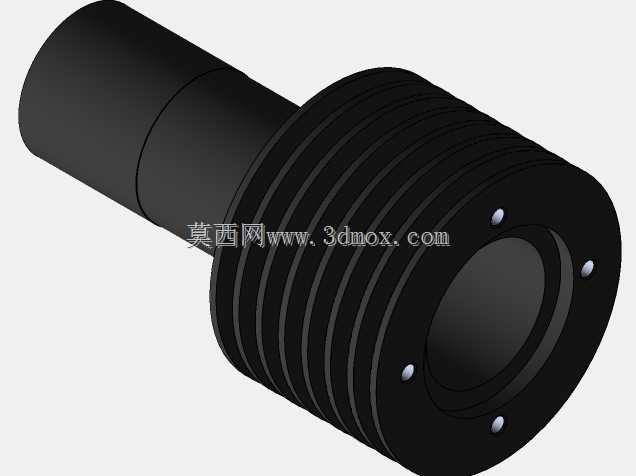

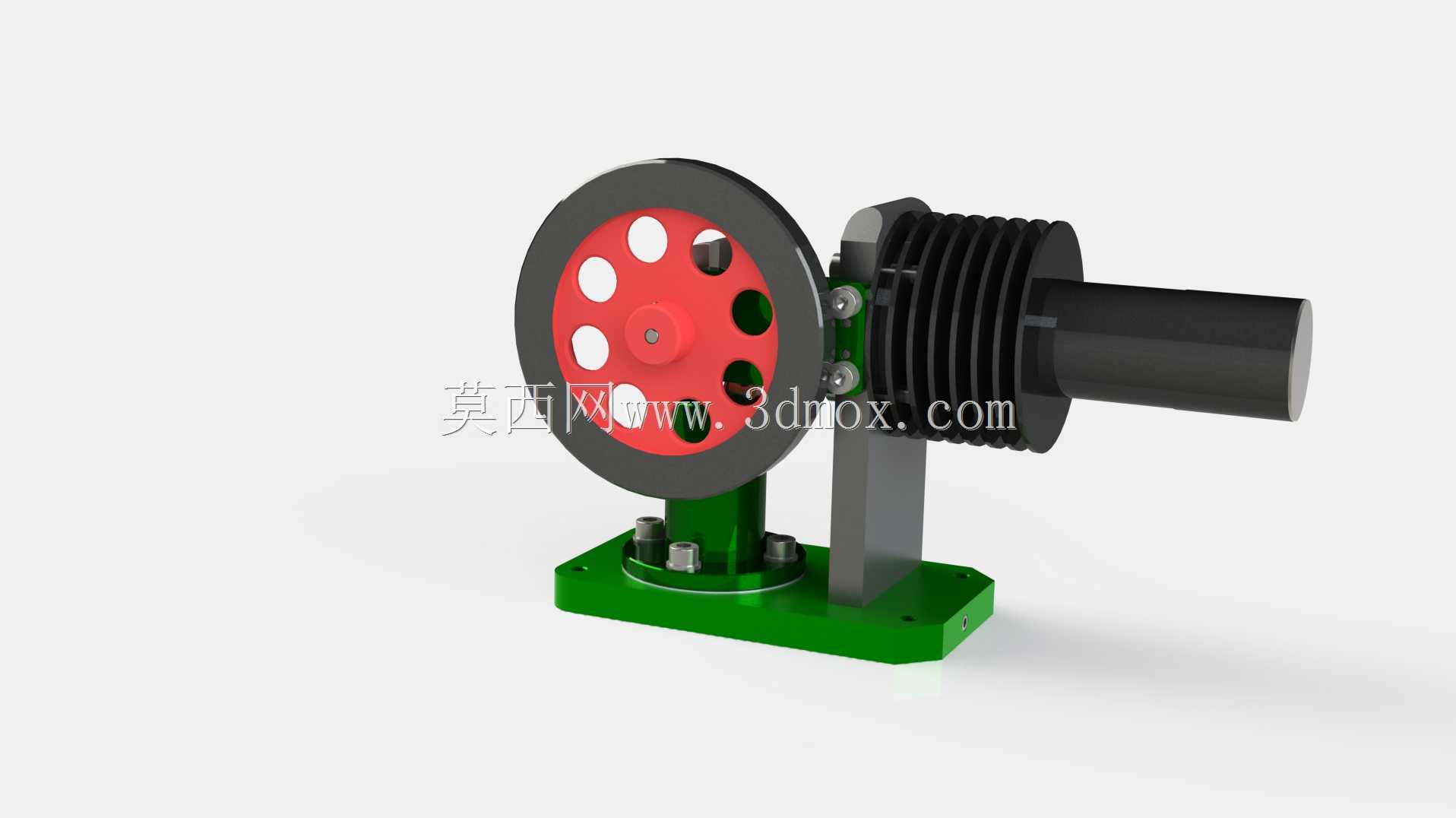

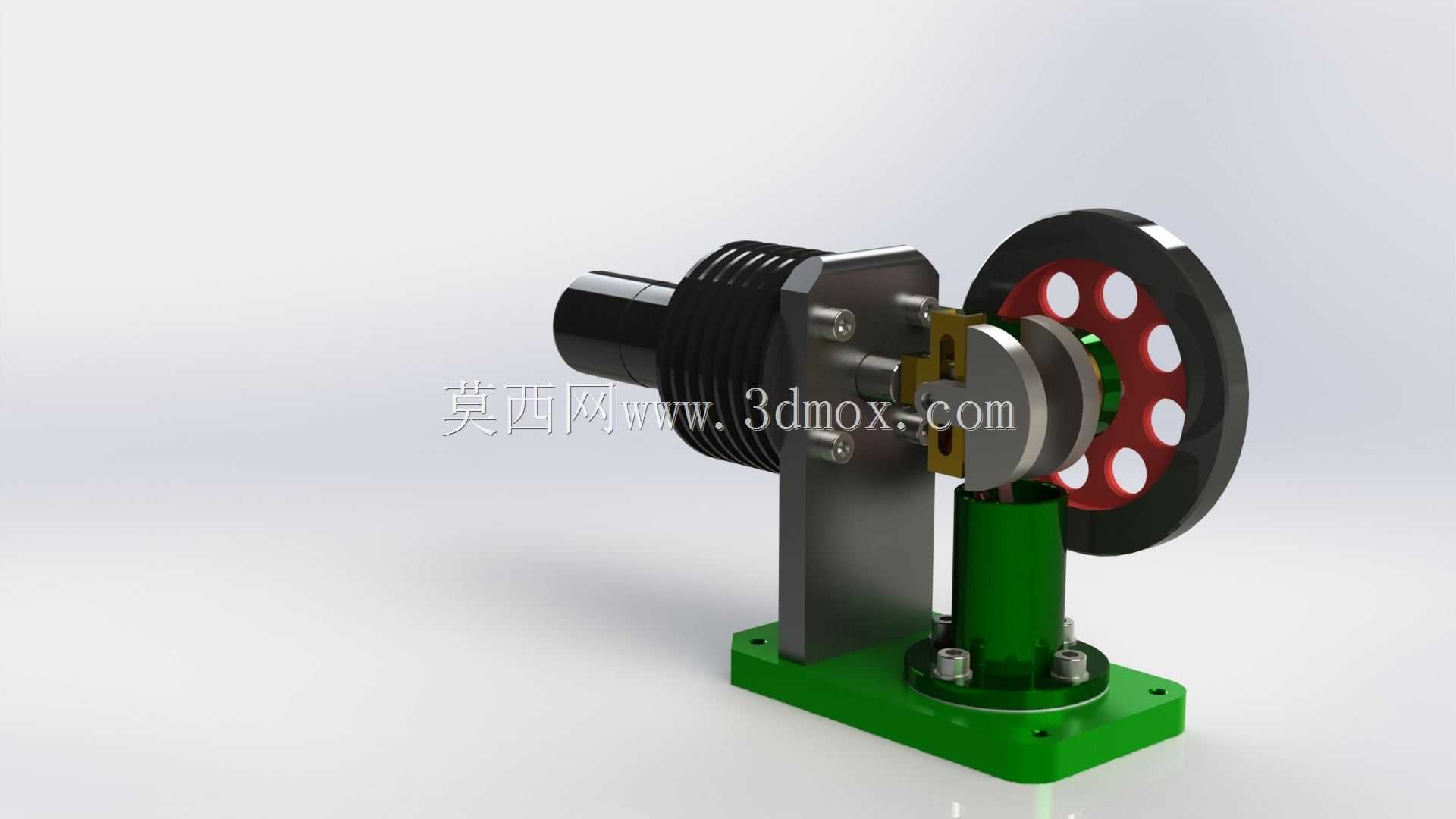

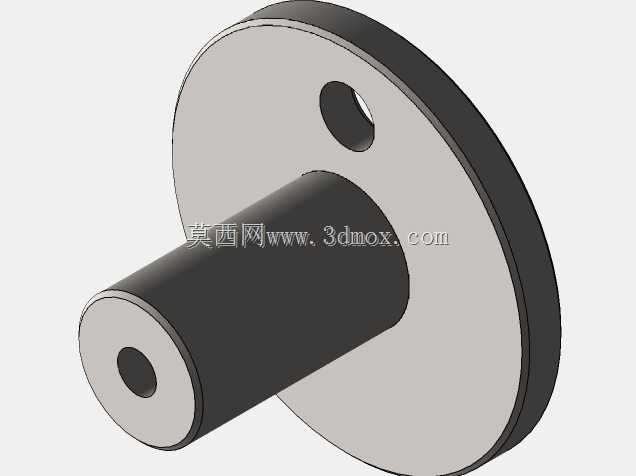

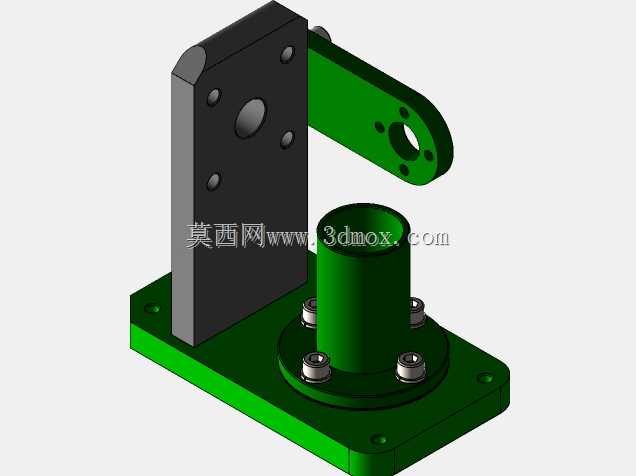

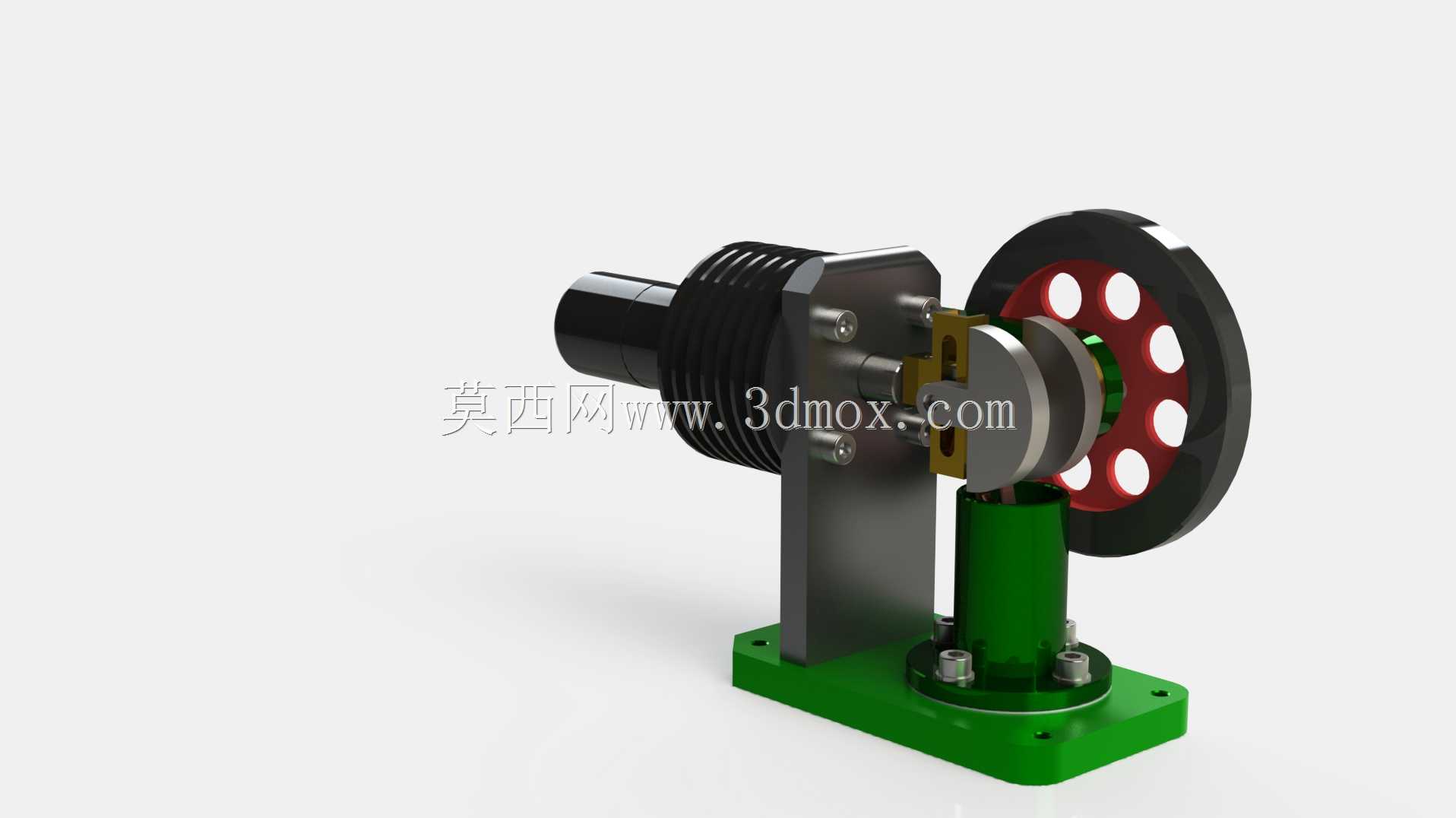

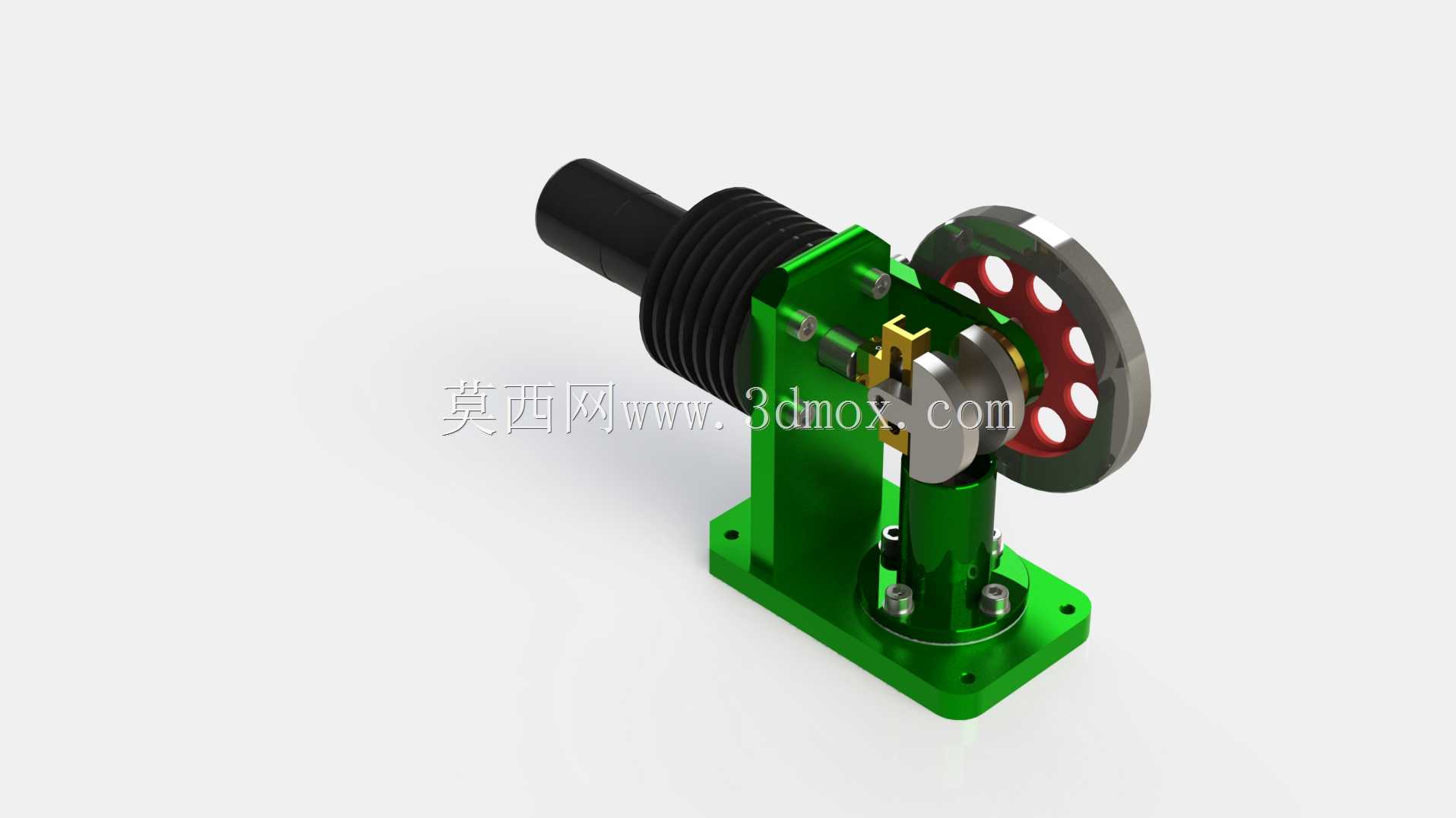

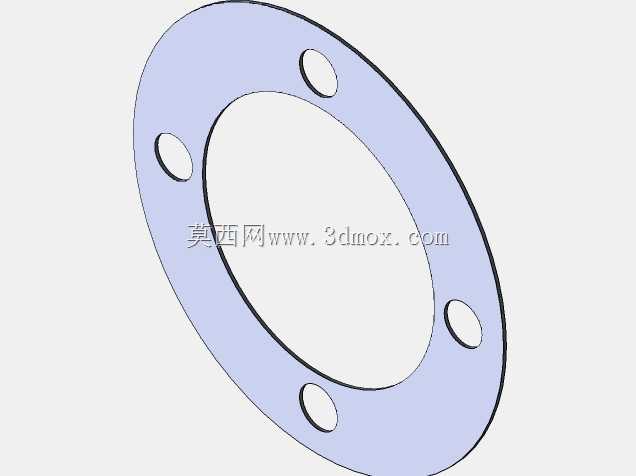

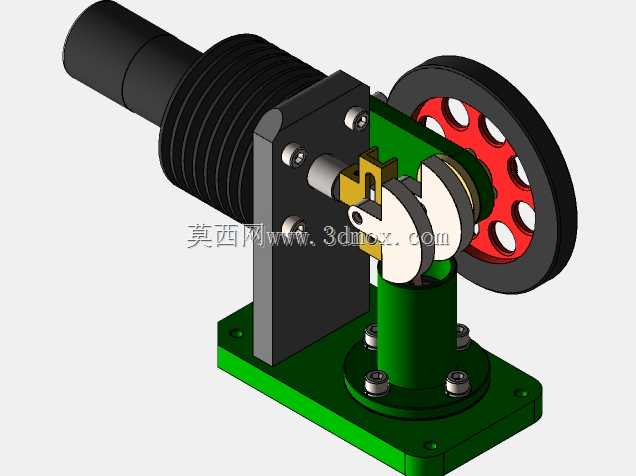

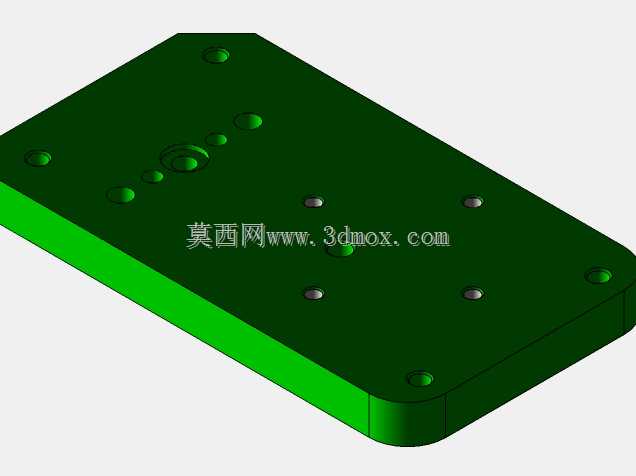

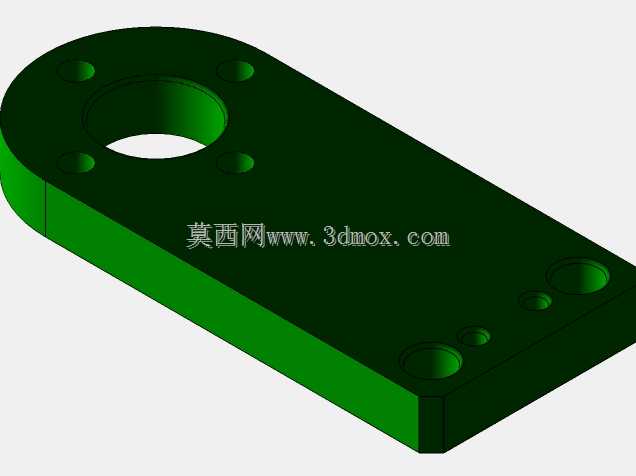

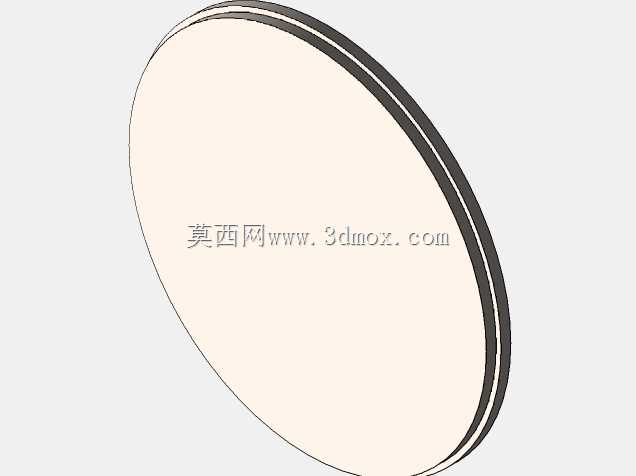

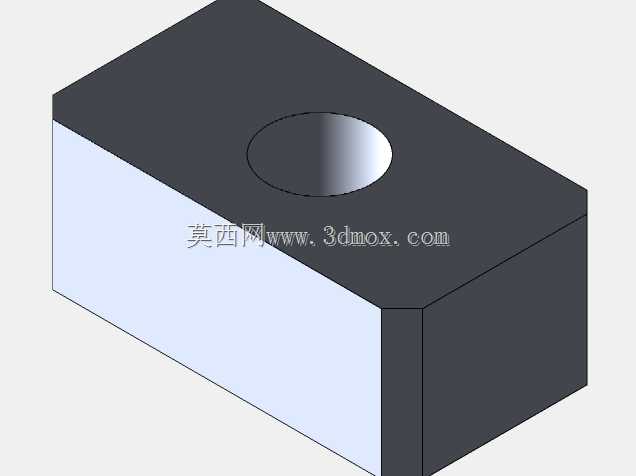

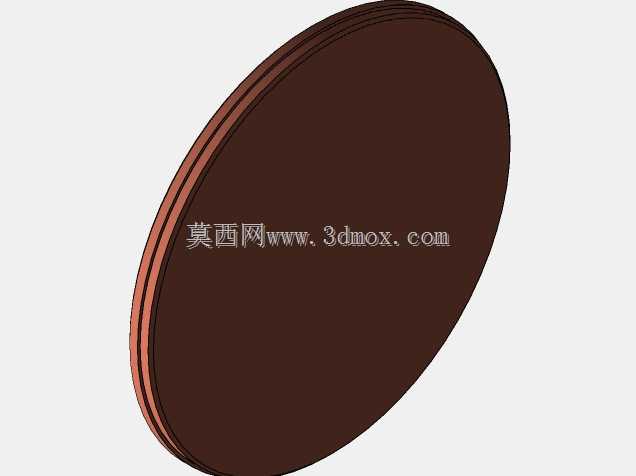

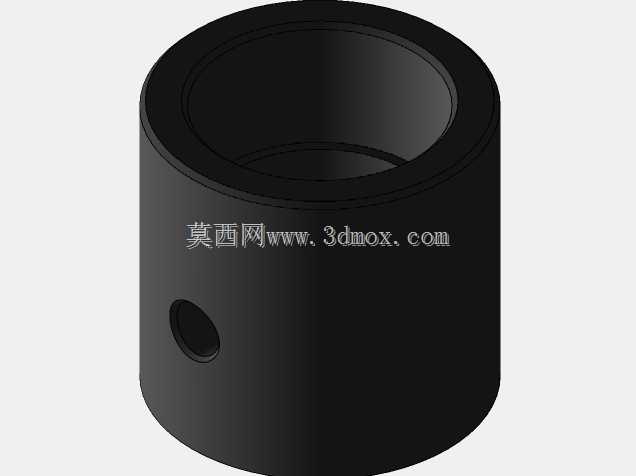

　　从结构设计思路来看，整套装置采用立式布局压缩整体安装空间，底部为一体化铣削成型的绿色安装基座，基座上预留四个沉头安装孔，可直接通过螺栓固定在实验台架或配套支架上，安装孔位的同轴度公差控制在0.05mm以内，避免装配后出现传动卡滞问题。动力缸部分采用水平布置的气缸结构，气缸外壁设计有密集的环形散热鳍片，鳍片厚度1.2mm、间距2mm，在自然对流条件下即可保证冷缸区域的温度稳定，无需额外加装水冷或风冷辅助散热结构，大幅简化了整机的附属配套需求。气缸端采用发黑处理的金属端盖，通过四颗内六角螺栓与缸体连接，端盖与缸体之间预留0.3mm的密封槽，配合耐高温硅胶垫片实现工质密封，可承受0.2MPa以内的工作压差，满足微型工况下的密封可靠性要求。

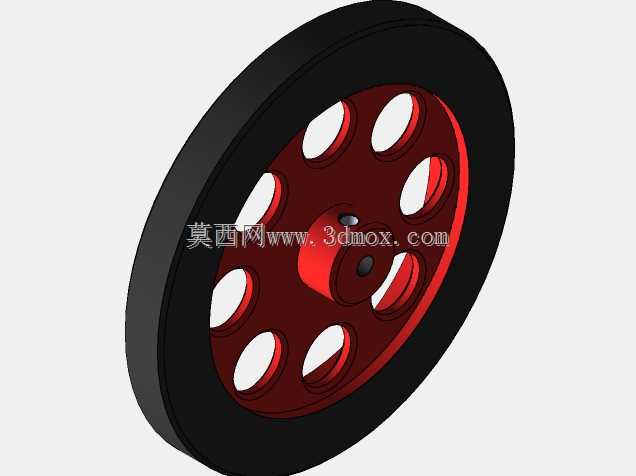

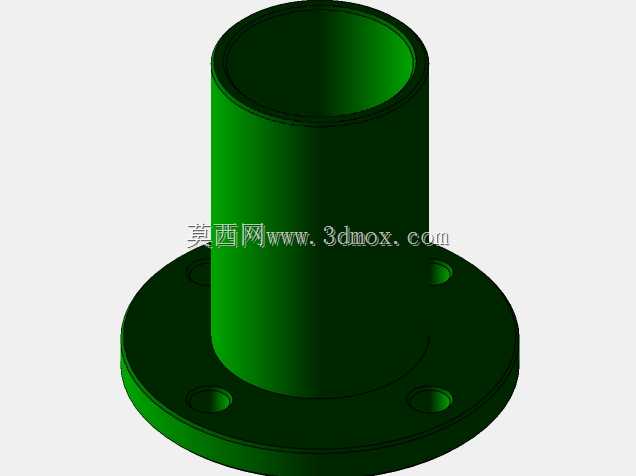

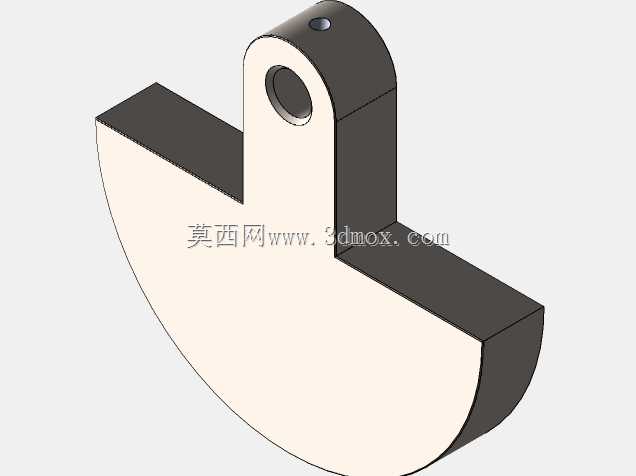

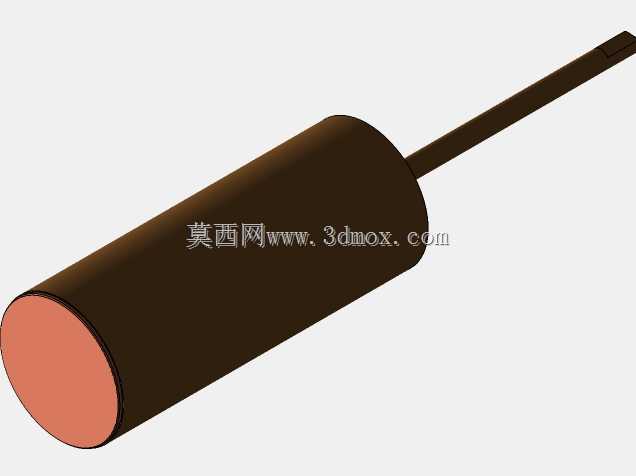

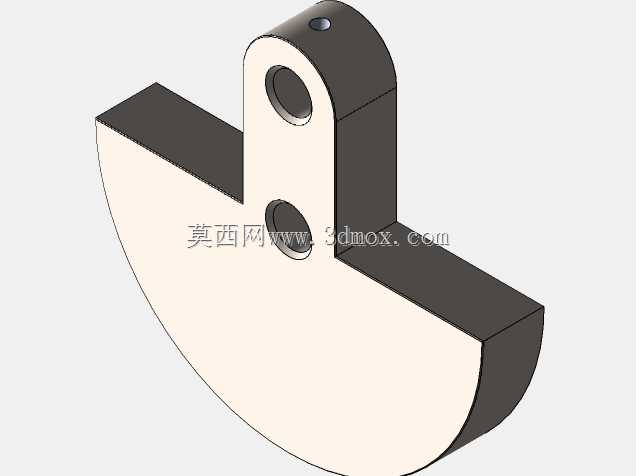

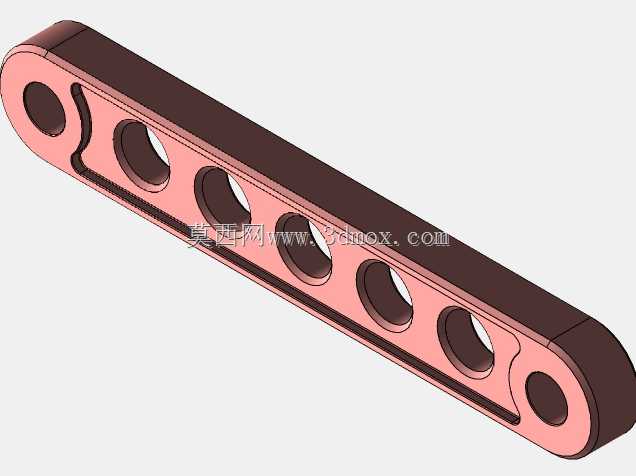

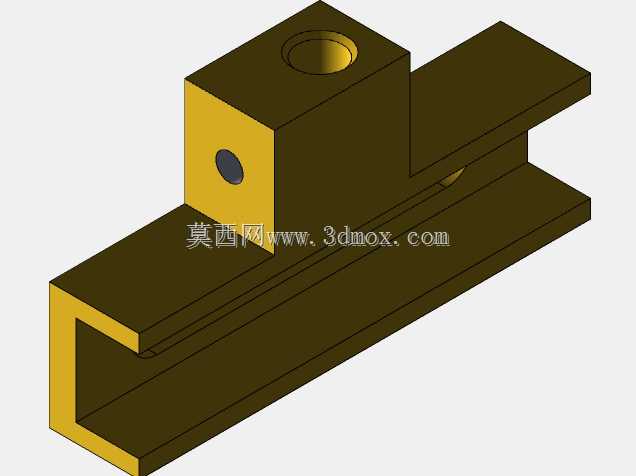

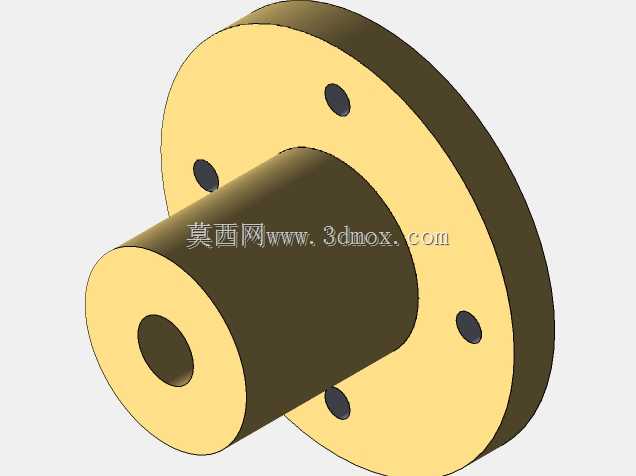

　　传动系统采用经典的曲柄连杆结构，将活塞的往复直线运动转换为飞轮的旋转运动，飞轮采用轮辐式镂空设计，外圈为黑色金属材质保证转动惯量，轮辐部分开设六个均匀分布的圆形减重孔，既降低了整机自重，又能通过均匀的质量分布保证转动过程中的动平衡，飞轮端面的径向跳动公差控制在0.1mm以内，运转时不会出现明显的振动问题。连杆与活塞、曲柄的连接部位采用铜质衬套作为滑动轴承，衬套与销轴的配合间隙控制在0.02-0.03mm之间，既保证转动灵活性，又避免间隙过大产生的传动冲击，长期运转下的磨损量可控制在可接受范围内，无需频繁维护更换衬套。置换器部分采用垂直布置的结构，通过绿色的立柱支撑与基座连接，置换器活塞杆与动力缸活塞的运动相位差严格控制在90度，这是斯特林循环能够稳定持续运转的核心参数，建模过程中通过运动仿真反复验证相位匹配关系，避免出现死点无法启动、运转扭矩波动过大的问题。

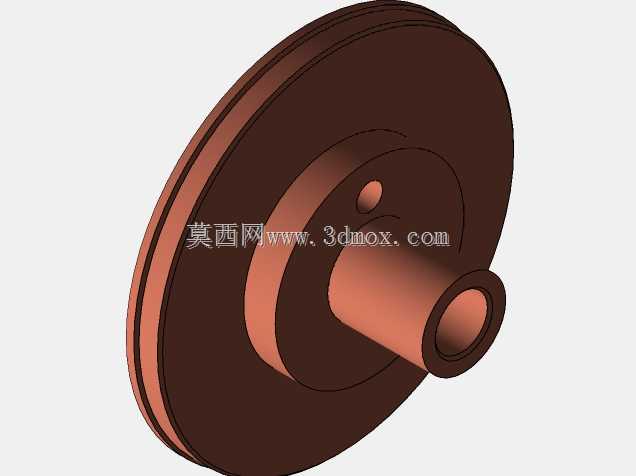

　　从安装边界尺寸来看，整套装置的总长度控制在120mm以内，总宽度60mm，总高度95mm，属于典型的桌面级微型动力结构，安装基座的底面平面度公差控制在0.02mm以内，固定在平整台面上时不会出现翘曲问题。各运动部件的运动包络在建模阶段就做了完整的干涉检查，飞轮转动时与基座、气缸端盖的最小间隙保持在3mm以上，连杆摆动过程中与支撑立柱、气缸外壁的最小间隙不小于2mm，完全避免运转过程中出现部件碰撞干涉的问题。在功能特性上，这套结构的启动温差要求低，当冷热端温差达到80摄氏度以上即可顺利启动，空载最高转速可达1200rpm，输出轴端可通过联轴器连接微型发电机、小型减速箱等负载，实现热能到电能或者低速大扭矩动力的输出。不同于内燃机需要复杂的配气机构、点火系统，这套斯特林结构的零部件总数不到40个，加工难度低，普通的车铣加工设备即可完成所有金属零件的制作，非金属密封件也都是通用标准件，后期的拆装维护难度极低，非常适合作为原理验证、教学实操的组装实训对象，学生可以通过拆解、组装、调试整套装置，直观理解外燃机的循环原理、曲柄连杆机构的运动特性、公差配合对机械传动效率的影响等工程知识点。在实际选型适配中，如果用于教学演示场景，可在飞轮端面粘贴反光标贴配合转速表测量实时转速，直观展示不同温差下的动力输出特性；如果用于微型发电场景，可在飞轮侧加装同步带轮，通过同步带连接微型发电机，搭配稳压模块即可输出稳定的低压直流电，为小型传感器、LED负载供电，实现低品位热能的回收利用。
