办公用金属回形针结构三维数模

　　日常办公场景里，回形针是最容易被忽略但使用频率极高的小五金件，别看结构简单，其线材弯折的弧度、重叠段的间隙控制，直接影响实际使用时的夹纸厚度、纸张损伤程度以及反复使用的抗疲劳寿命。做这个数模的时候，最先要明确的是实际使用的核心需求：既要能顺畅插入多张叠放的纸张边缘，又要保证夹持后不会轻易松脱，同时不能在纸张表面留下过于明显的压痕，这几个点是结构设计时的核心约束。

　　从结构形态来看，整个回形针采用等直径金属线材一体弯折成型，没有额外的拼接、焊接工序，完全依靠线材自身的弹性实现夹持功能，这种成型方式也适配高速自动化线材折弯设备的量产工艺，不需要后续的二次组装，能把单件生产成本压到极低，适配办公耗材的大批量采购需求。数模构建时，最先确定的是线材的直径参数，常规办公用回形针的线材直径一般在0.8mm到1mm之间，这个线径下的弹性刚好，太细的话夹持力不足，夹超过十张A4纸就容易滑脱，太粗的话不仅穿纸阻力大，还容易在纸张表面压出明显折痕，甚至刮破纸张纤维。

　　弯折弧度的设计是整个结构的核心，最外侧的大圆弧过渡不能有直角折边，否则穿纸的时候会勾住纸张纤维，导致纸张起毛甚至破损；内侧的两层平行直段需要保持均匀的间隙，这个间隙要略小于常规80gA4纸单张厚度的两倍，这样当夹入纸张时，线材发生弹性形变，依靠自身的回弹力把纸张压紧，间隙过大的话夹持力不足，纸张容易散落，间隙过小则穿纸阻力太大，使用时需要用很大力气才能把纸塞进去，使用体验很差。数模里特意做了端部的圆弧收边处理，实际生产中这个位置会做磨圆处理，避免尖锐的线材断面划伤手指或者勾坏纸张，很多廉价回形针就是省略了这个端部处理工序，使用时经常出现刮纸、划手的问题。

　　从安装和使用边界来看，常规尺寸的回形针整体长度在30mm左右，宽度在8mm左右，这个尺寸刚好适配常规A4、B5办公用纸的边缘夹持需求，夹在纸张上之后，突出纸面的部分不会过多，堆叠文件的时候不会因为突出的回形针导致文件堆凹凸不平，也不会因为尺寸太小导致捏持困难，取用的时候不方便。实际办公场景里，除了常规的纸张夹持，很多人也会用回形针临时整理线束、撬开小型设备的外壳缝隙、作为简易的销钉临时固定小零件，所以设计时也考虑了一定的抗弯折冗余，保证在非额定使用场景下，不会一掰就发生塑性变形断裂。

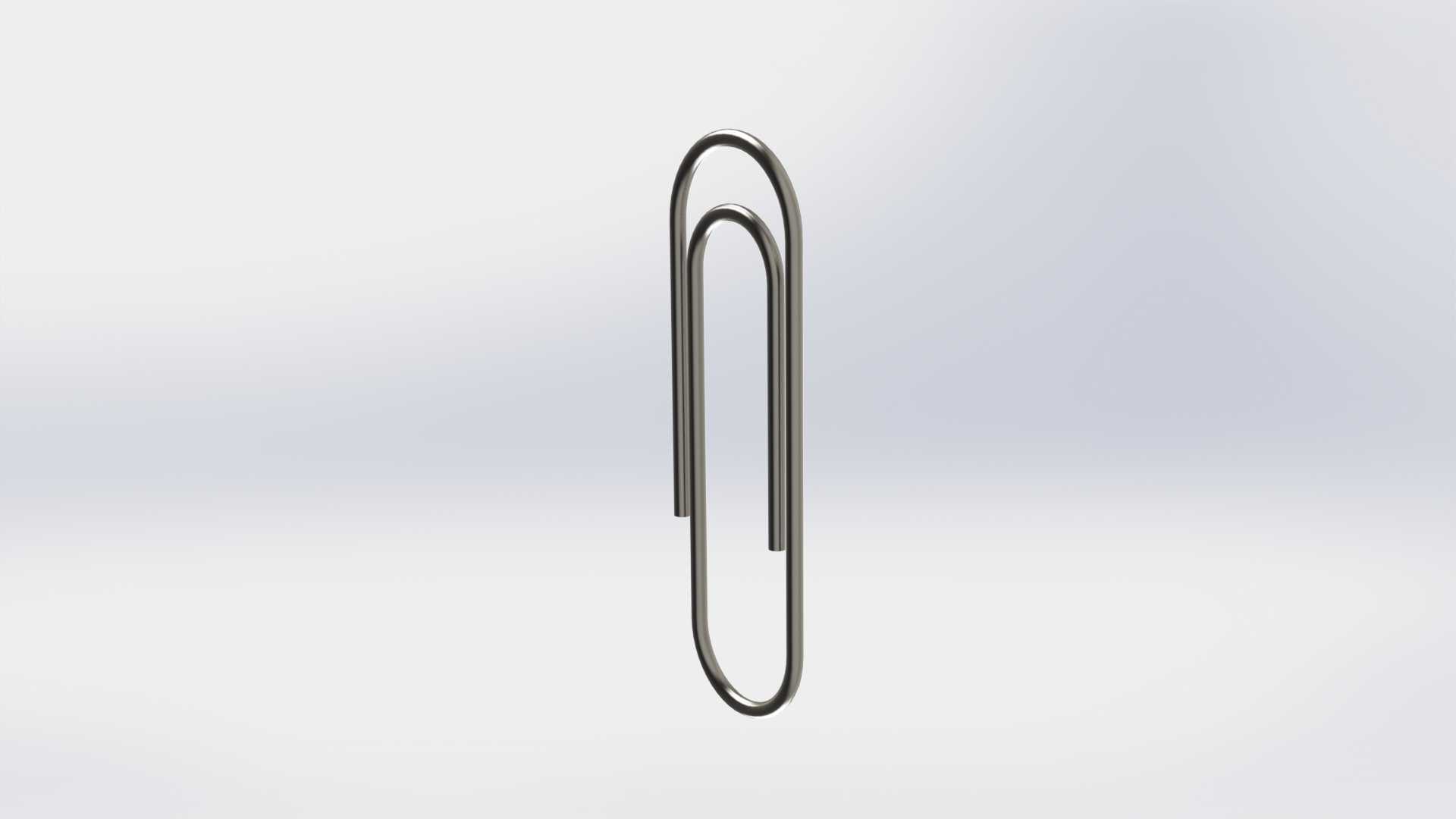

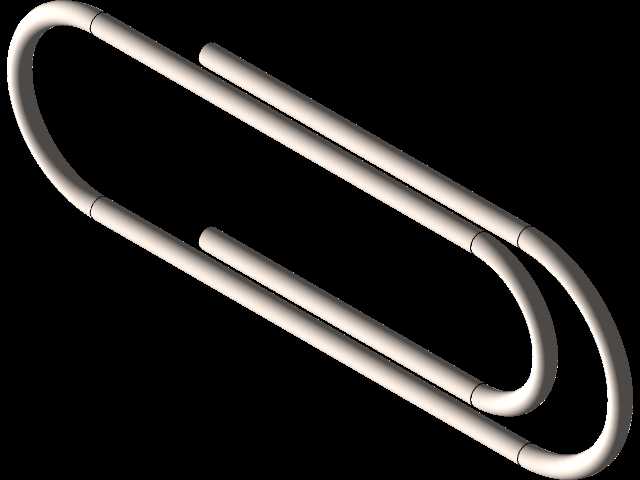

　　建模过程中，采用扫掠特征作为基础构建逻辑，先绘制完整的弯折路径草图，路径上的所有转角都做了R0.5以上的圆角过渡，完全匹配实际线材折弯时的最小弯曲半径要求——如果折弯半径过小，金属线材在弯折位置会出现应力集中，量产时容易在弯折处产生裂纹，使用几次就会断裂。路径绘制完成后，以垂直于路径端点的圆形作为截面进行扫掠，之后对两个端部做球面化处理，模拟实际生产中的磨头工序，最后给模型赋予金属镀铬的材质属性，还原常规回形针的表面处理效果，镀铬层不仅能提升外观质感，更重要的是防止线材生锈，避免锈迹污染纸张。

　　很多人觉得回形针结构简单不需要专门做三维建模，但实际上在做办公耗材的自动化装配、包装设备设计时，准确的回形针三维数模是必不可少的——比如回形针自动装盒机的料道设计，就需要完全匹配回形针的外形尺寸，否则很容易出现卡料、叠料的问题；还有做文具类的产品展示动画时，精准的数模才能还原回形针夹纸时的弹性形变效果。另外，在做一些非标工装的简易定位结构时，也经常会用到回形针这类标准小五金件作为临时紧固件，这时候有准确的三维数模就能提前在装配环境里做干涉检查，避免实际装配时出现尺寸不匹配的问题。

　　从结构可靠性角度来看，这种一体弯折的回形针没有活动部件，不存在松脱、失效的风险，只要线材的弹性模量符合要求，正常使用情况下反复弯折几十次都不会发生塑性变形，完全能满足办公场景下的重复使用需求。数模构建时也特意验证了不同夹纸厚度下的形变范围，当夹入10张80gA4纸时，内侧直段的张开量在1mm左右，这个形变量处于金属线材的弹性形变区间内，取下回形针后能完全恢复初始形态，不会留下永久变形；当夹入纸张超过20张时，形变量会超过线材的屈服极限，取下后会出现轻微的张开，夹持力会有所下降，这也符合这类小五金件的额定负载设计，毕竟它本身就是为少量纸张的临时装订设计的，不能替代长尾夹、订书机的功能。
