家用PVC管材组装式俯卧撑支撑支架

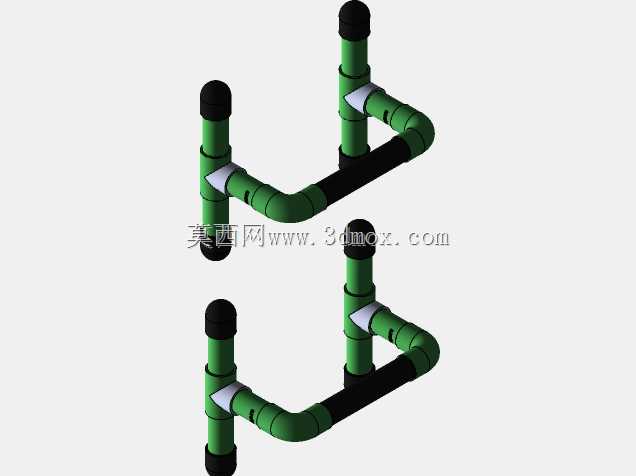

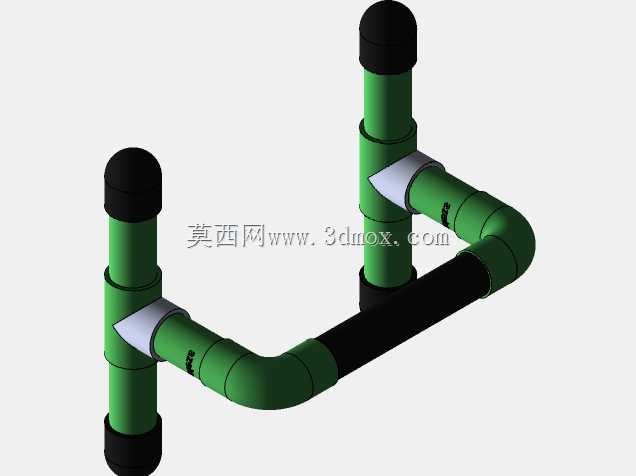

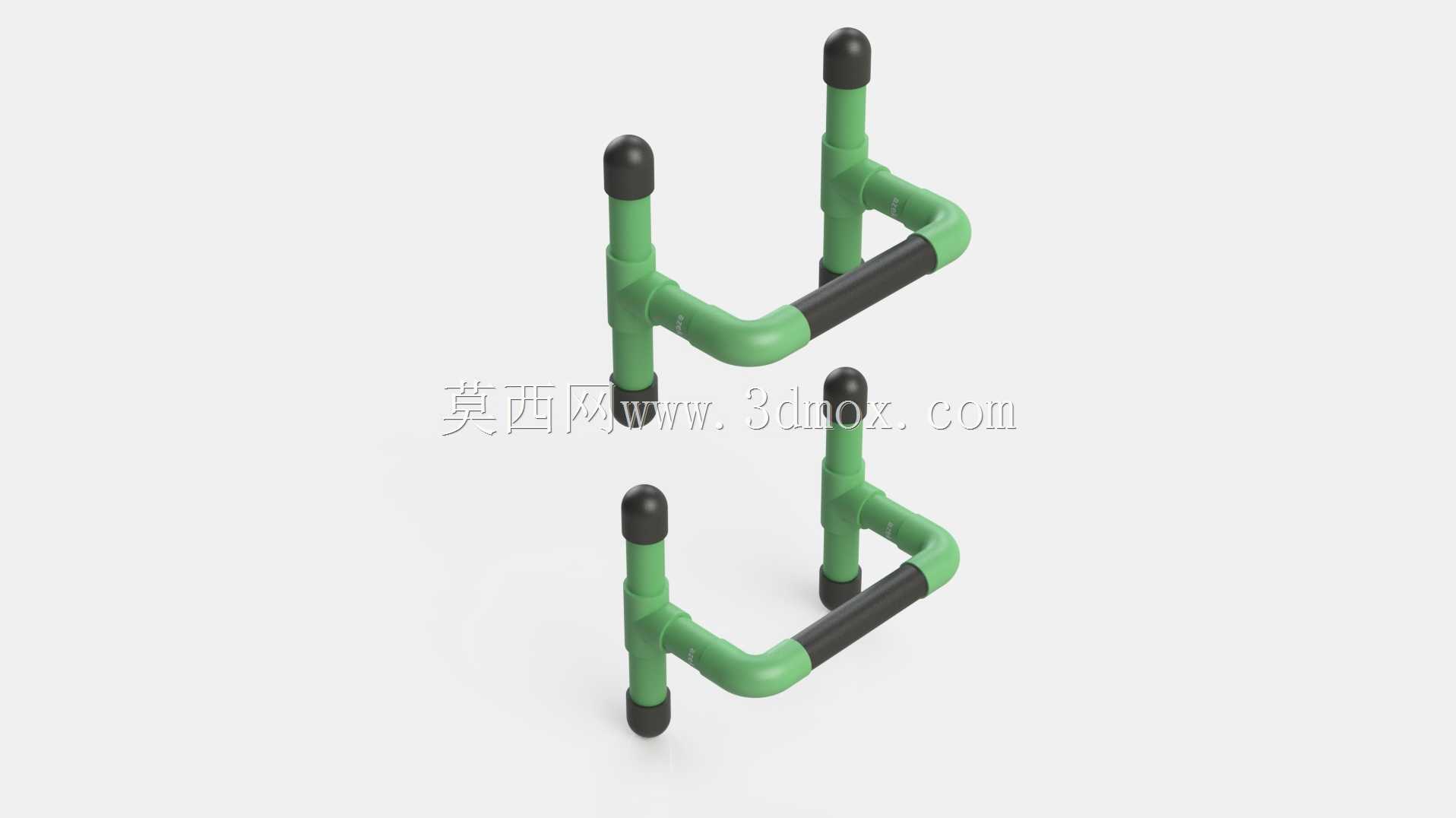

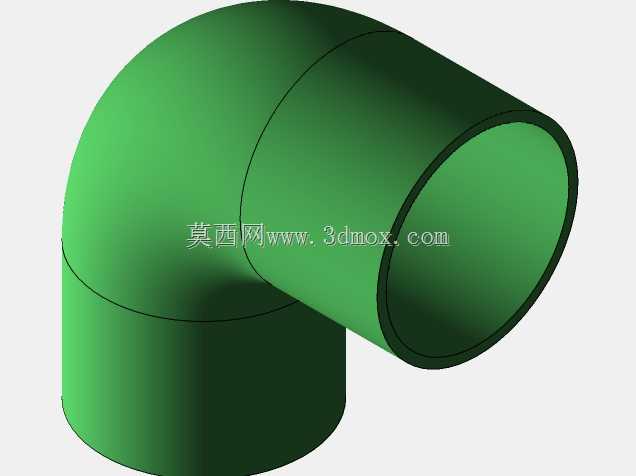

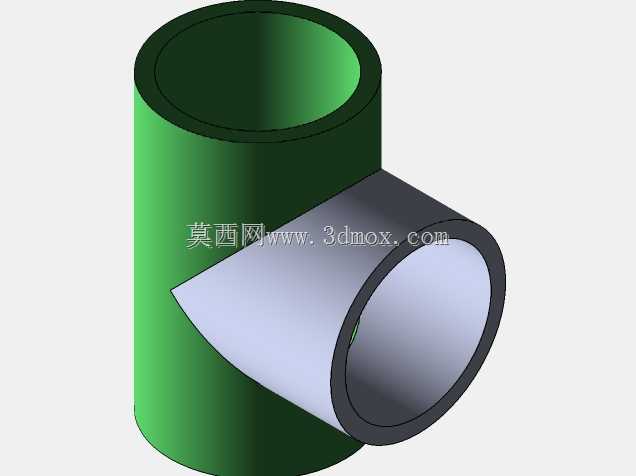

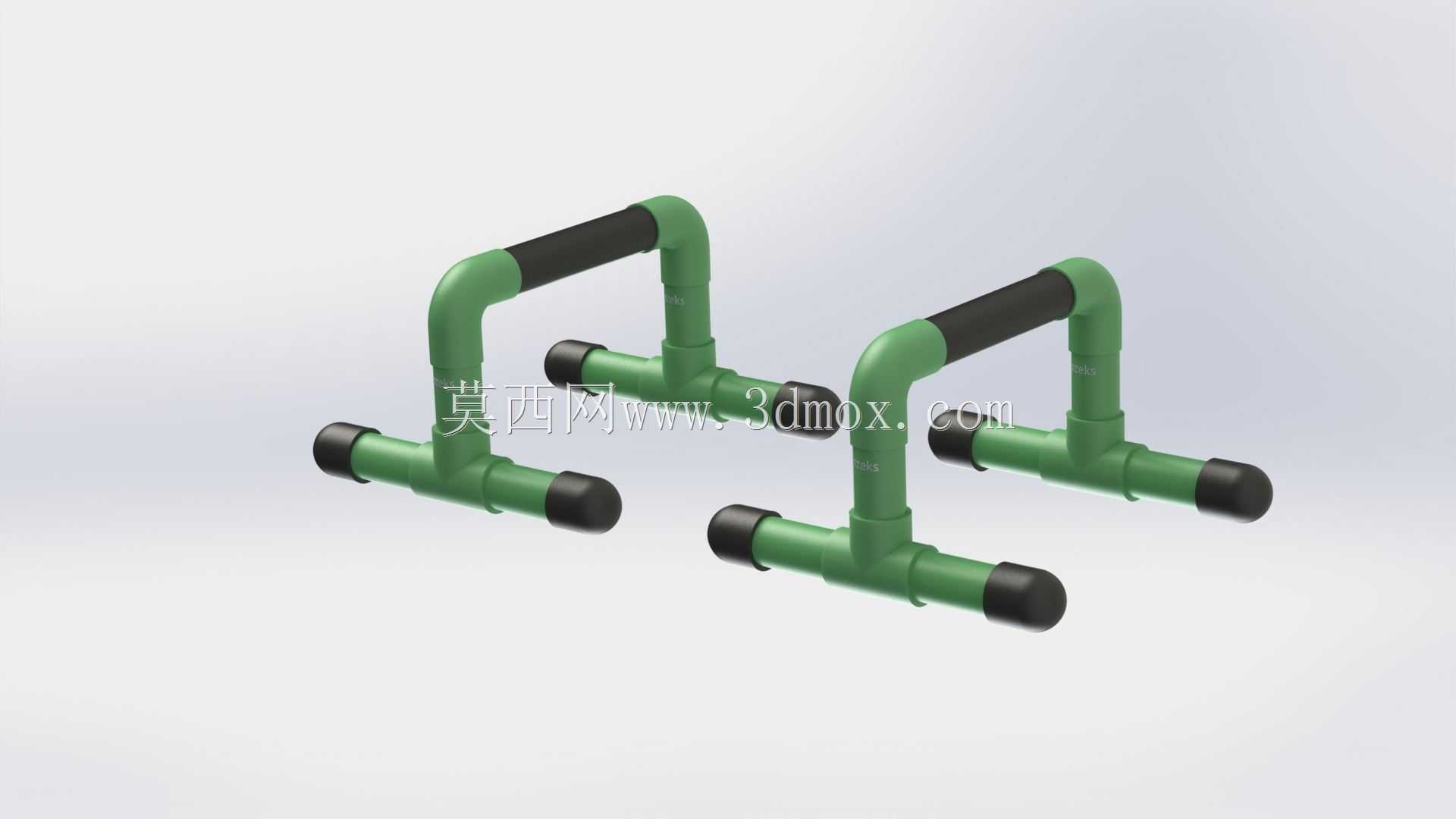

　　日常居家健身场景中，俯卧撑是受众最广的上肢力量训练动作，但直接在地面完成动作时，腕关节需要承受较大的弯折应力，长期训练容易造成腕部劳损，同时手掌直接接触硬质地面也会降低训练过程的舒适度，这类PVC管材组装的俯卧撑支撑支架，正是针对这一实际使用痛点设计的简易健身辅具。从结构设计逻辑来看，整套支架采用标准PVC给排水管材作为主体承载结构，利用PVC管材本身的刚性与易加工特性，通过标准三通、90度弯头管件完成结构拼接，不需要额外定制异型连接件，普通用户仅需按照结构尺寸切割管材，涂抹专用PVC粘接剂即可完成组装，加工门槛极低，材料获取渠道广泛，非常适合个人自制或者小批量生产。支架的整体结构采用对称式H型布局，底部设置两根横向平行的管材作为支撑脚，每根支撑脚的两端都加装了橡胶封端，一方面可以避免管材切口划伤地面，另一方面橡胶材质与地面的静摩擦系数更高，能够有效避免训练过程中支架出现滑移，提升使用安全性。支撑脚上方通过三通管件连接垂直向上的立管，立管顶端通过90度弯头连接横向的握把段，握把段外部套设了防滑泡棉套，泡棉材质的软质特性可以分散手掌承受的压力，同时表面的防滑纹理能够避免训练出汗后手掌打滑，提升握持稳定性。从实际使用的受力角度分析，这种结构的受力传递路径非常清晰，训练时手掌施加在握把上的垂直向下的载荷，会通过弯头、立管、三通直接传递到底部的横向支撑脚，再通过支撑脚均匀分散到接触地面上，

　　PVC管材的环向刚度完全可以满足普通成年男性训练时的载荷要求，常规使用场景下不会出现结构变形或者断裂的问题。在尺寸设计上，握把的离地高度控制在15厘米左右，这个高度既可以让使用者在完成俯卧撑动作时腕关节保持自然中立的姿态，避免腕部过度弯折造成的运动损伤，同时也不会因为高度过高导致动作行程过大，额外增加肩部的受力负担；两个握把之间的间距设置为与肩同宽或者略宽于肩距，适配不同肩宽人群的训练需求，底部支撑脚的长度延伸至握把外侧10厘米左右，进一步扩大支撑面的范围，提升支架整体的抗倾覆能力，即使训练过程中重心出现小幅偏移，也不会出现支架侧翻的问题。这类支架的应用场景并不局限于家庭室内使用，由于整体重量较轻，且可以通过拆解管材的方式拆分收纳，

　　也适合户外健身爱好者携带到公园、操场等场所使用，相比金属材质的商用俯卧撑支架，PVC材质的支架自重更轻，不会出现锈蚀掉漆的问题，即使长期放置在潮湿的环境中也不会影响结构强度，维护成本极低。从结构优化的角度来看，设计时可以在三通、弯头的粘接位置预留少量的装配余量，方便使用者根据自身的训练习惯调整握把的间距或者支撑高度，不需要额外更换管件即可适配不同的训练动作，比如窄距俯卧撑训练时可以缩小两个握把的间距，侧重训练肱三头肌，宽距训练时可以加大握把间距，侧重训练胸肌外侧。另外，管材的壁厚选择也需要匹配使用场景，针对体重较大的使用者，可以选择壁厚更大的PVC管材，提升整体结构的承载上限，而针对普通体重的使用者，常规壁厚的管材即可满足使用需求，

　　不需要过度增加壁厚造成材料浪费。握把处的泡棉套可以选择可拆卸的结构，长期使用出现磨损或者汗渍浸透后可以直接更换，不需要整体更换支架，进一步降低长期使用的成本。相比市面上常见的一体式注塑俯卧撑支架，这种管材拼接式的结构在损坏后可以单独更换损坏的管件，不需要整体报废，维修难度极低，也符合简易器材的低成本设计定位。在实际建模过程中，需要重点关注各个管件连接处的配合尺寸，确保管材与管件的插接深度符合PVC管材的施工标准，粘接后有足够的连接强度，避免使用过程中连接处脱开造成安全隐患；同时底部橡胶封端与管材的配合需要采用过盈配合，确保封端不会在使用过程中脱落，防滑泡棉套与握把管材之间也需要设置合理的过盈量，避免握持时泡棉出现转动打滑的问题。
