活塞木回收利用动力传输装置三维设计

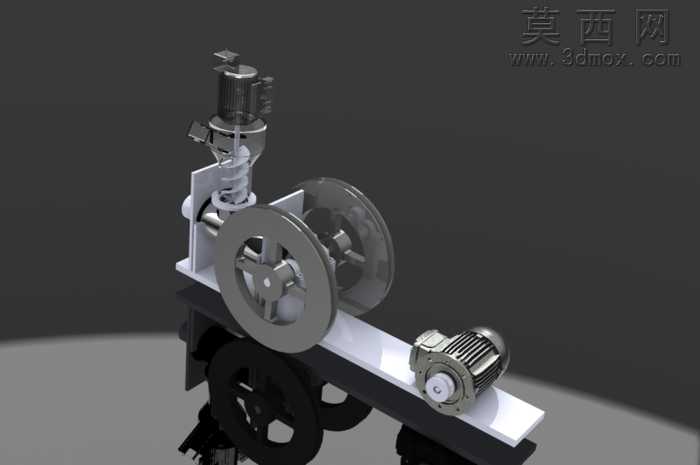

本作品采用SolidWorks完成全参数化三维建模，整体围绕木材回收利用的动力执行场景展开设计，完整还原了活塞式木材处理装置的全部结构细节。建模过程中首先搭建整体承载机架，采用钣金折弯特征构建水平安装平台与底部支撑框架，对机架的安装孔位、连接倒角做了精细化处理，保证各部件装配时的干涉检查全部通过。动力输入部分采用标准伺服电机模型，通过键连接特征将电机输出轴与主动带轮做同轴约束，带轮部分采用旋转凸台特征生成轮体基础结构，再通过圆周阵列特征生成轮槽与减重孔结构，传动带采用柔性零件建模方式，还原带传动的张紧状态与贴合弧度。核心活塞执行机构部分，首先构建立式活塞缸体，通过扫描特征生成缸体内壁的光滑导向面，活塞头采用铝合金材质参数设置，搭配活塞环的环形槽结构，活塞杆与顶部进料调节机构做滑动约束，还原活塞往复运动的行程轨迹，进料斗采用薄壁抽壳特征构建，搭配顶部的调节手轮与锁紧结构，可实现进料量的精准控制。装置的惯性储能结构采用双飞轮设计，飞轮轮体通过旋转切除生成辐条式减重结构，飞轮与曲轴做同轴固定连接，曲轴的曲柄连杆结构通过偏心圆特征生成，将飞轮的旋转运动转化为活塞的直线往复运动，底部的行走轮组采用旋转凸台搭配轮轴约束，方便装置在作业场地内灵活移动。渲染阶段采用Keyshot完成材质赋予与场景搭建，机架部分赋予磨砂碳钢材质，带轮与飞轮赋予铸铁哑光材质，电机外壳赋予散热筋纹理的铸铝材质，活塞缸体赋予抛光不锈钢材质，进料斗与平台赋予白色工程塑料材质，场景采用深灰色渐变背景搭配三点布光，突出装置的结构层次与金属质感，各运动部件的装配约束全部符合实际机械运动逻辑，可直接用于运动仿真演示与结构优化参考，完整呈现了活塞式动力机构在木材回收场景下的应用结构设计。
