TBS发现无刷万向节支架结构设计

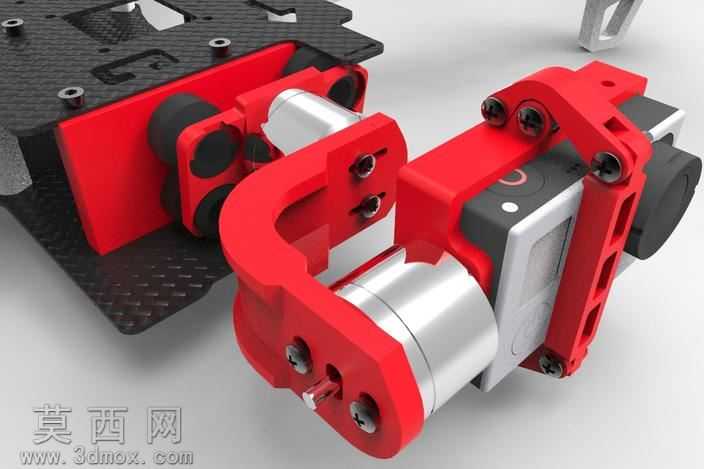

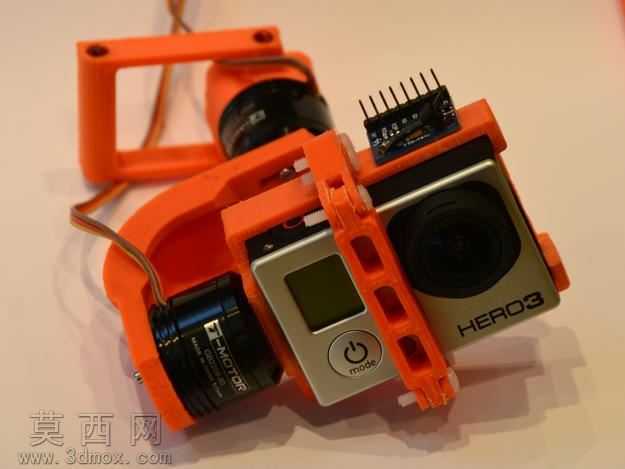

本作品为适配运动相机的无刷万向节挂载结构，整体采用三维参数化建模方式完成全结构设计，建模过程中对各装配部件进行了严格的公差匹配校验，确保活动关节无卡滞、固定连接无虚位。模型渲染阶段针对不同部件赋予了差异化材质：主体夹持与连接结构采用哑光红塑材质，还原玻纤增强尼龙的磨砂质感，表面做细微颗粒纹理处理模拟3D打印或注塑成型的表面肌理；金属转轴与紧固件部分采用抛光金属材质，添加细微的环境反射与边缘倒角高光，还原铝合金机加工件的金属光泽；接触相机的缓冲部位采用哑光黑橡胶材质，调低材质反光度、添加细微凹凸纹理，模拟减震泡棉的柔软触感；挂载基座部分采用碳纤维纹理材质，叠加斜向编织纹理与清漆层反光效果，还原航模常用碳纤维板材的视觉特征。结构设计上，该万向节采用对称式双轴夹持布局，两侧C型夹持臂预留了标准孔位，可适配12毫米安装孔距的固定基座，兼容老款2208规格无刷电机的安装尺寸，夹持臂内侧预留了减震胶圈的安装槽位，可通过胶圈吸收飞行过程中的高频振动，避免拍摄画面出现果冻效应。设计思路上针对前代版本进行了结构优化，在保证整体结构强度的前提下对非受力部位做了镂空减重处理，降低整体挂载重量，同时扩大了相机与安装基座之间的空隙，方便用户进行接线调整与角度微调，活动关节处预留了走线槽位，可将相机供电与图传线材隐藏在结构内部，避免线材干涉云台转动。整体装配结构采用模块化设计，各部件均可独立拆分，固定螺丝孔位做了沉头处理，保证安装后螺丝端面与结构表面齐平，无突出刮蹭风险，夹持部位做了圆角过渡处理，避免刮伤相机外壳，整体结构兼顾了轻量化、减震性能与调节便利性，可满足航模航拍场景下的相机稳定挂载需求。
