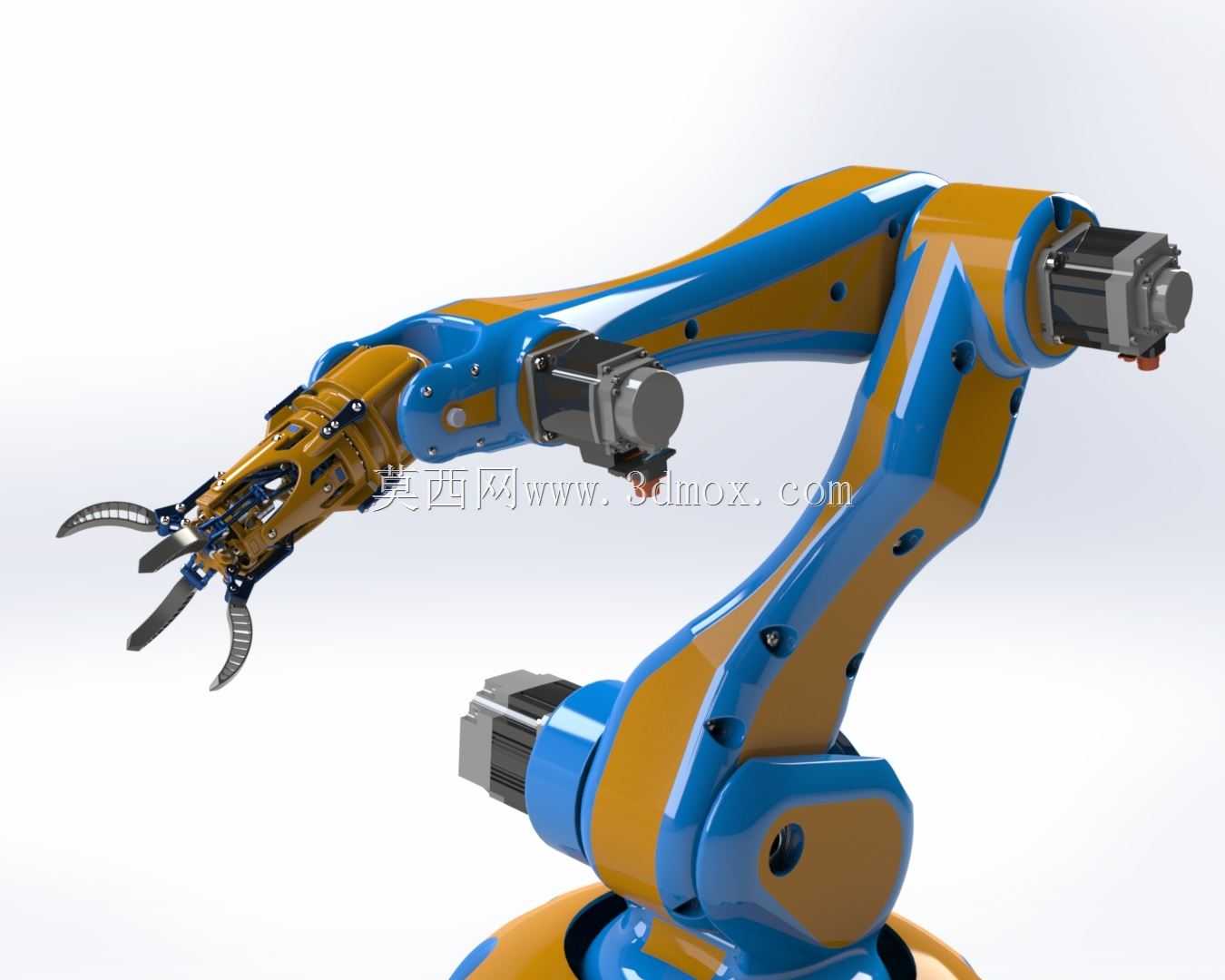

多自由度仿生夹持机械臂结构设计

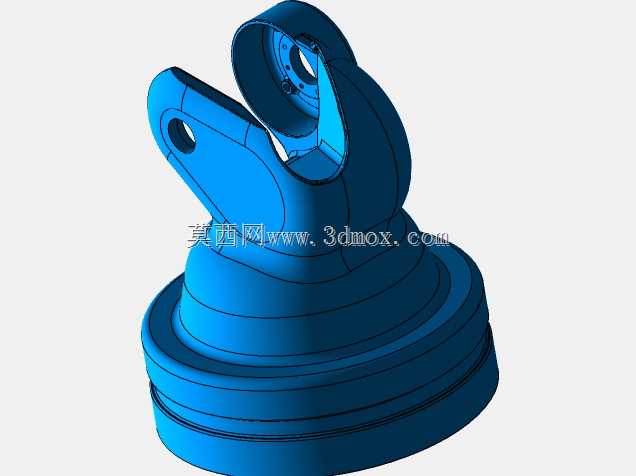

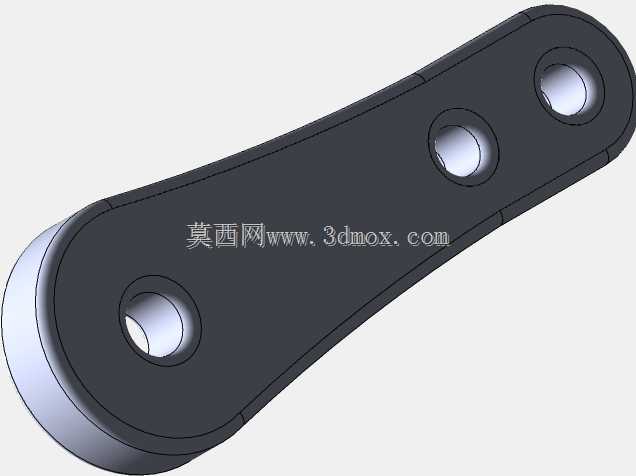

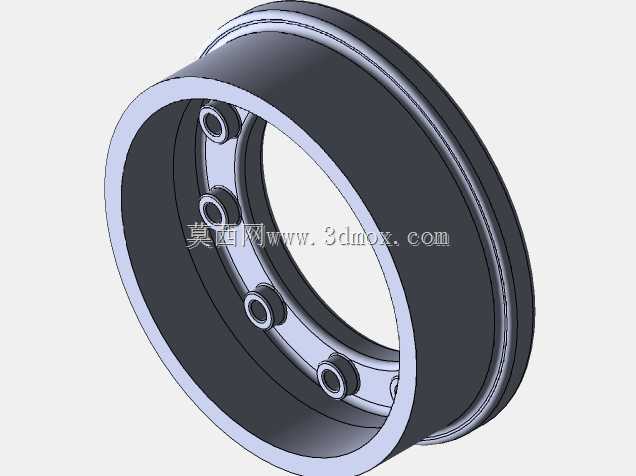

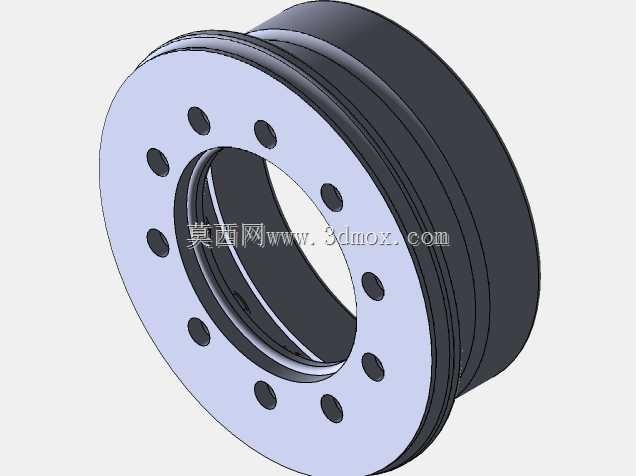

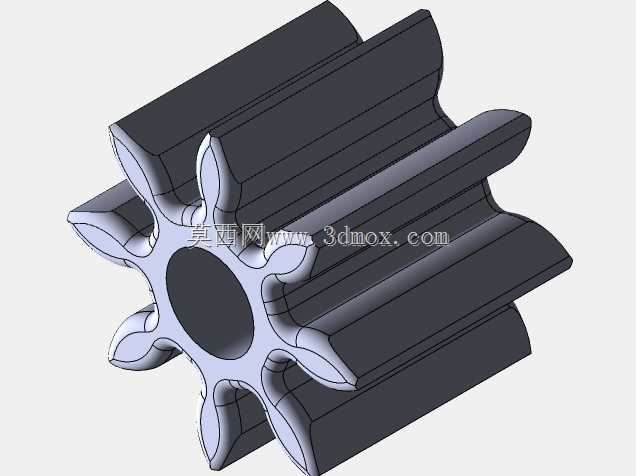

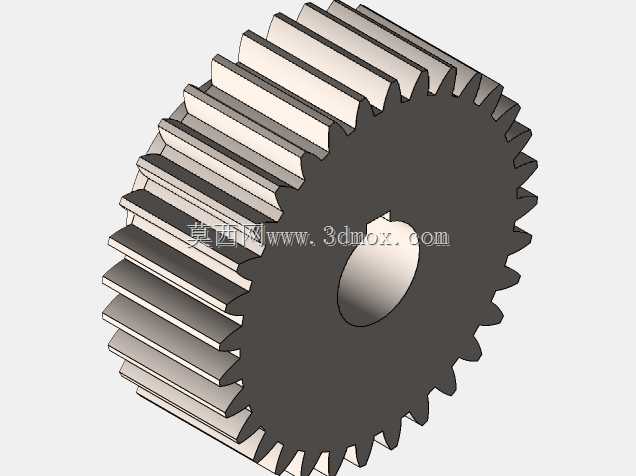

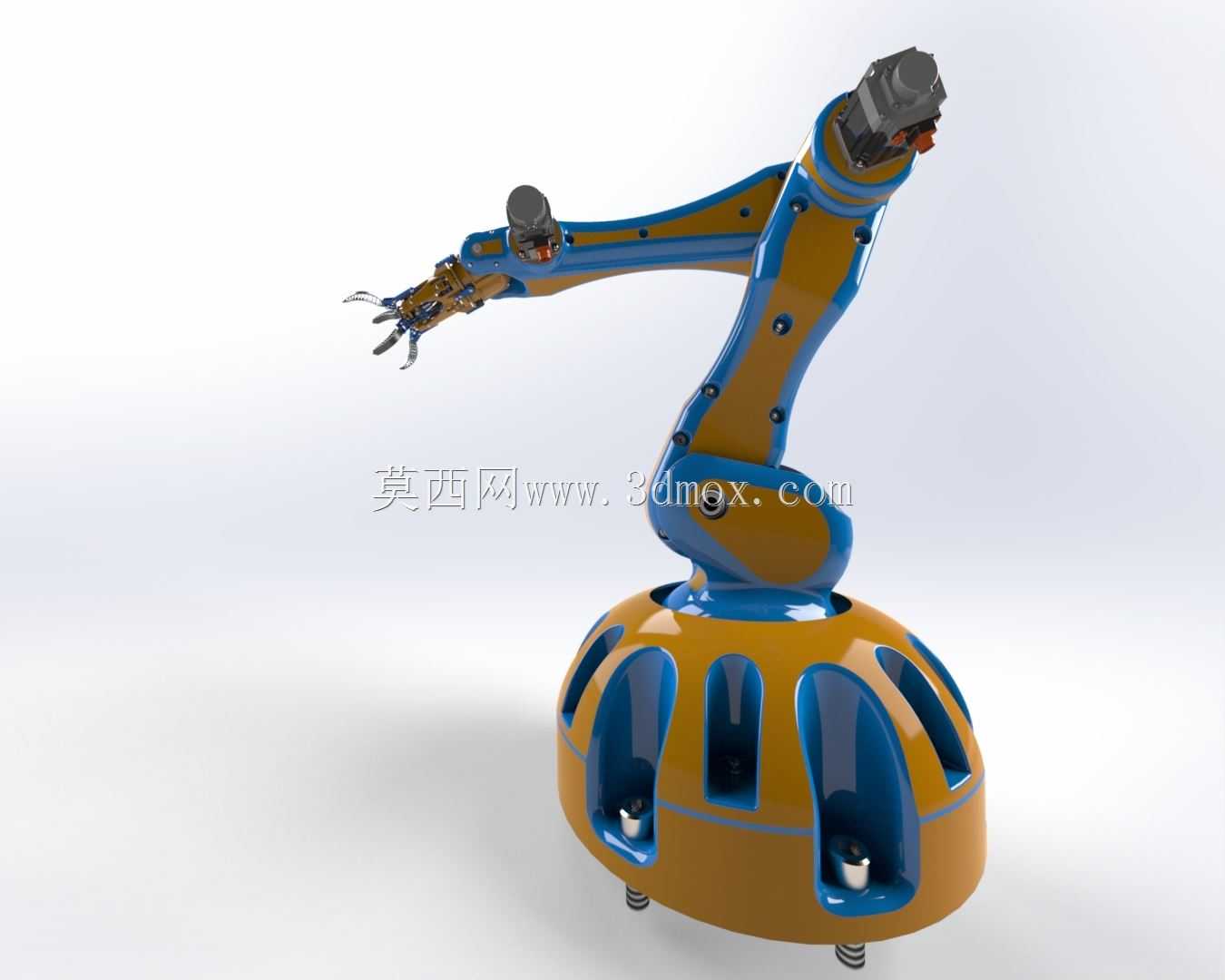

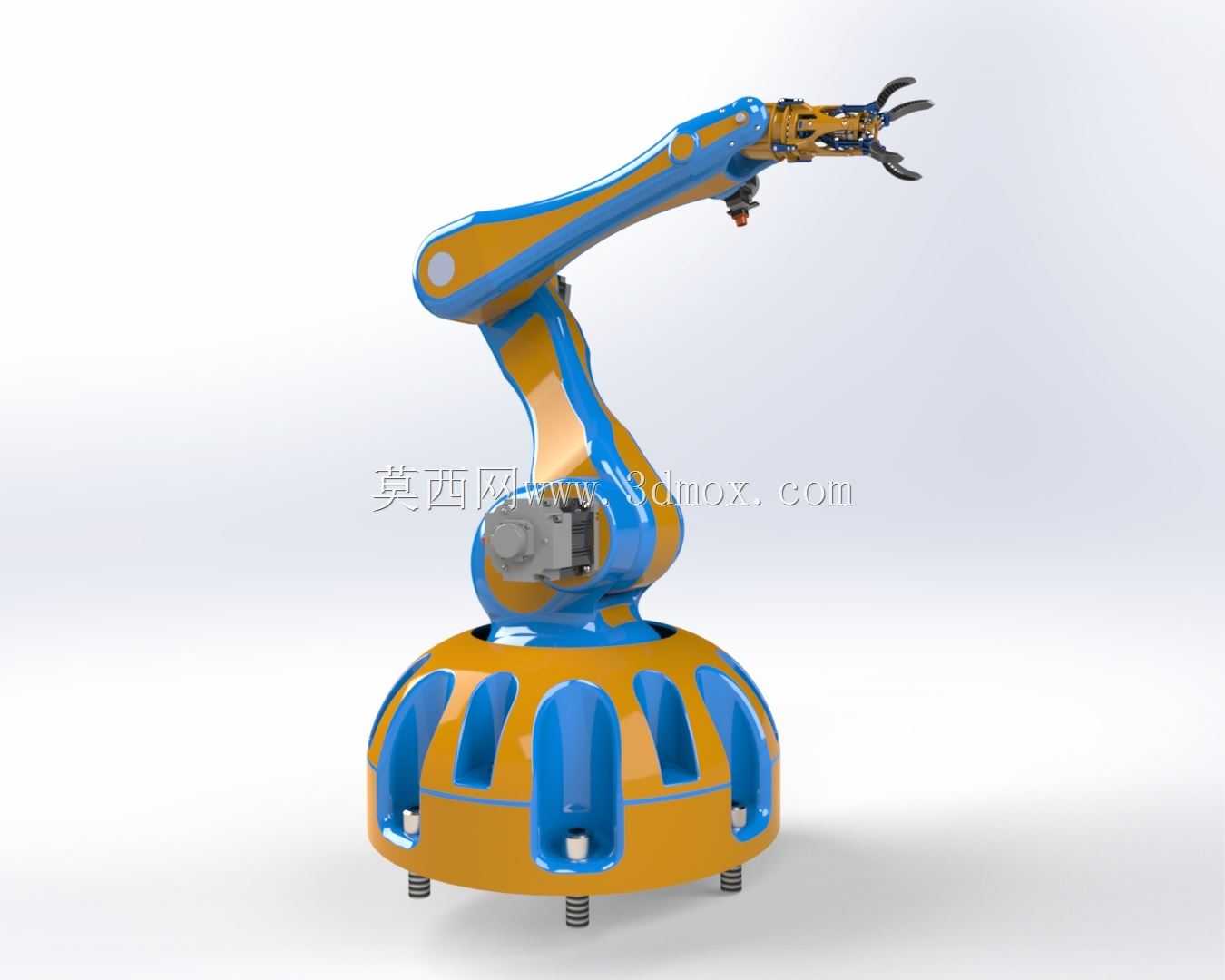

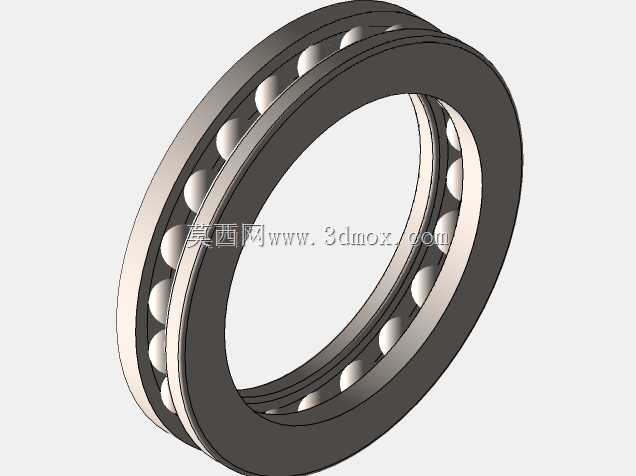

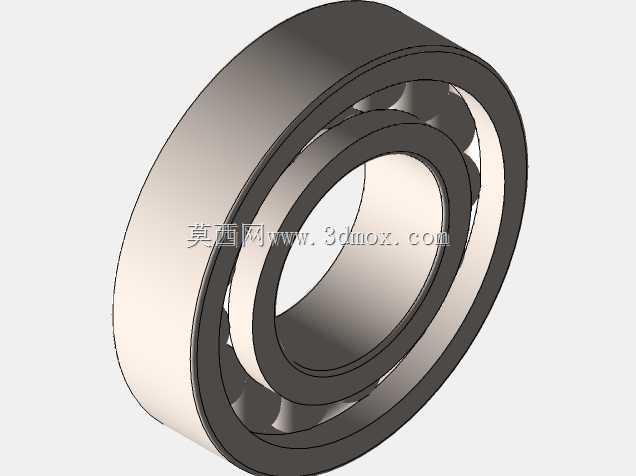

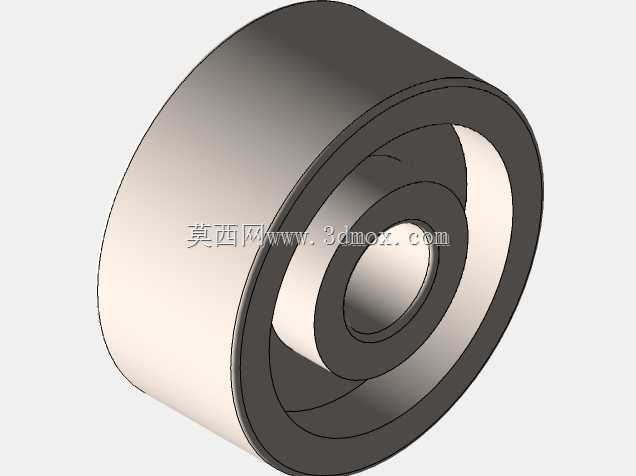

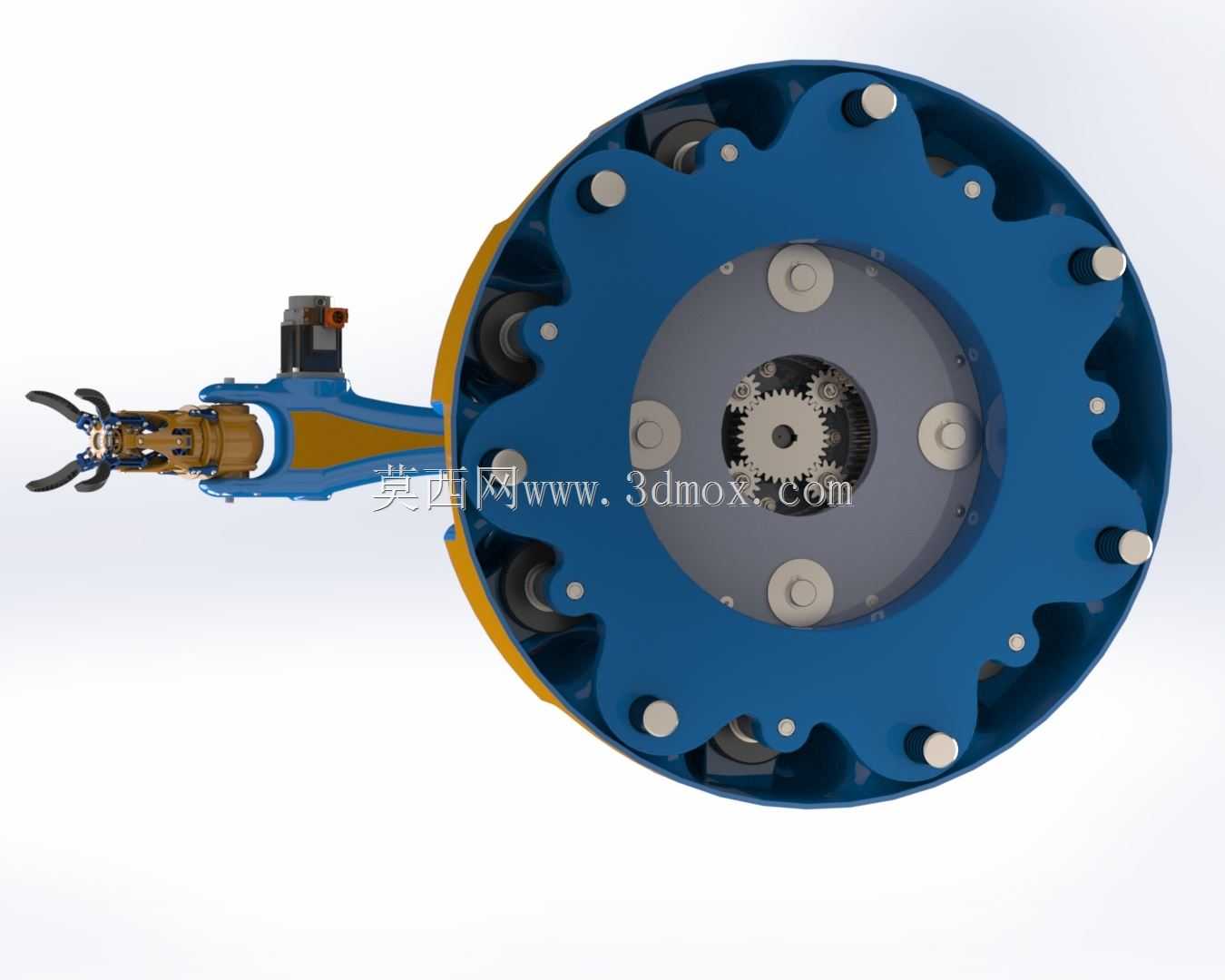

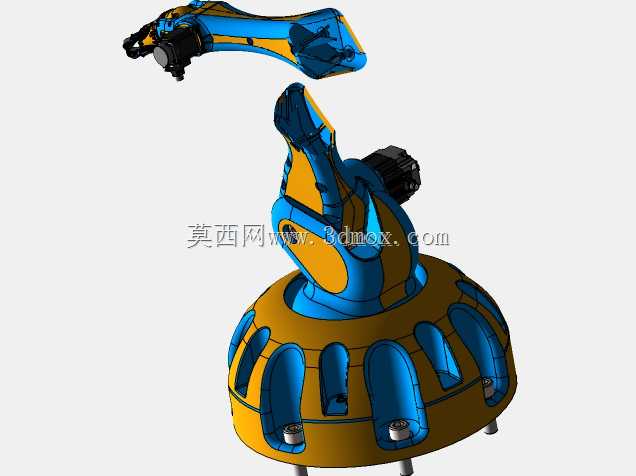

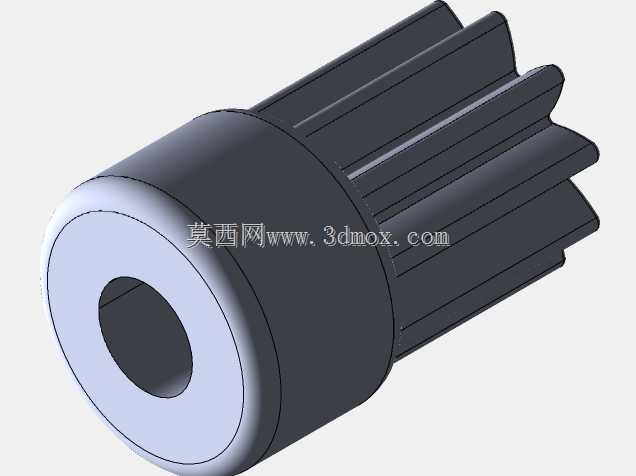

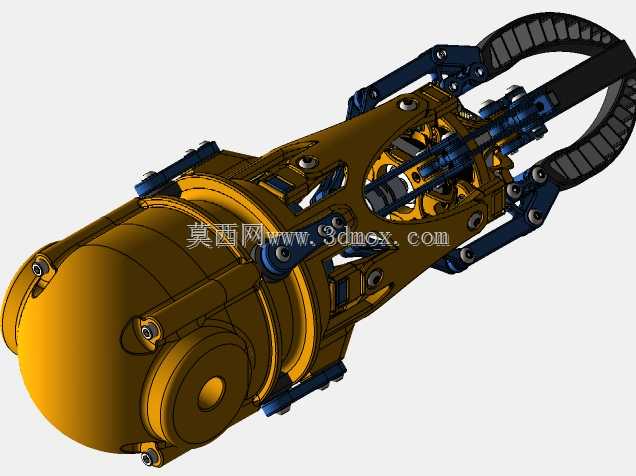

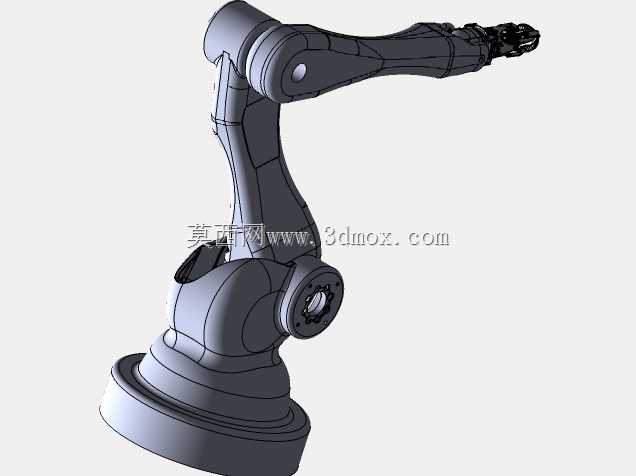

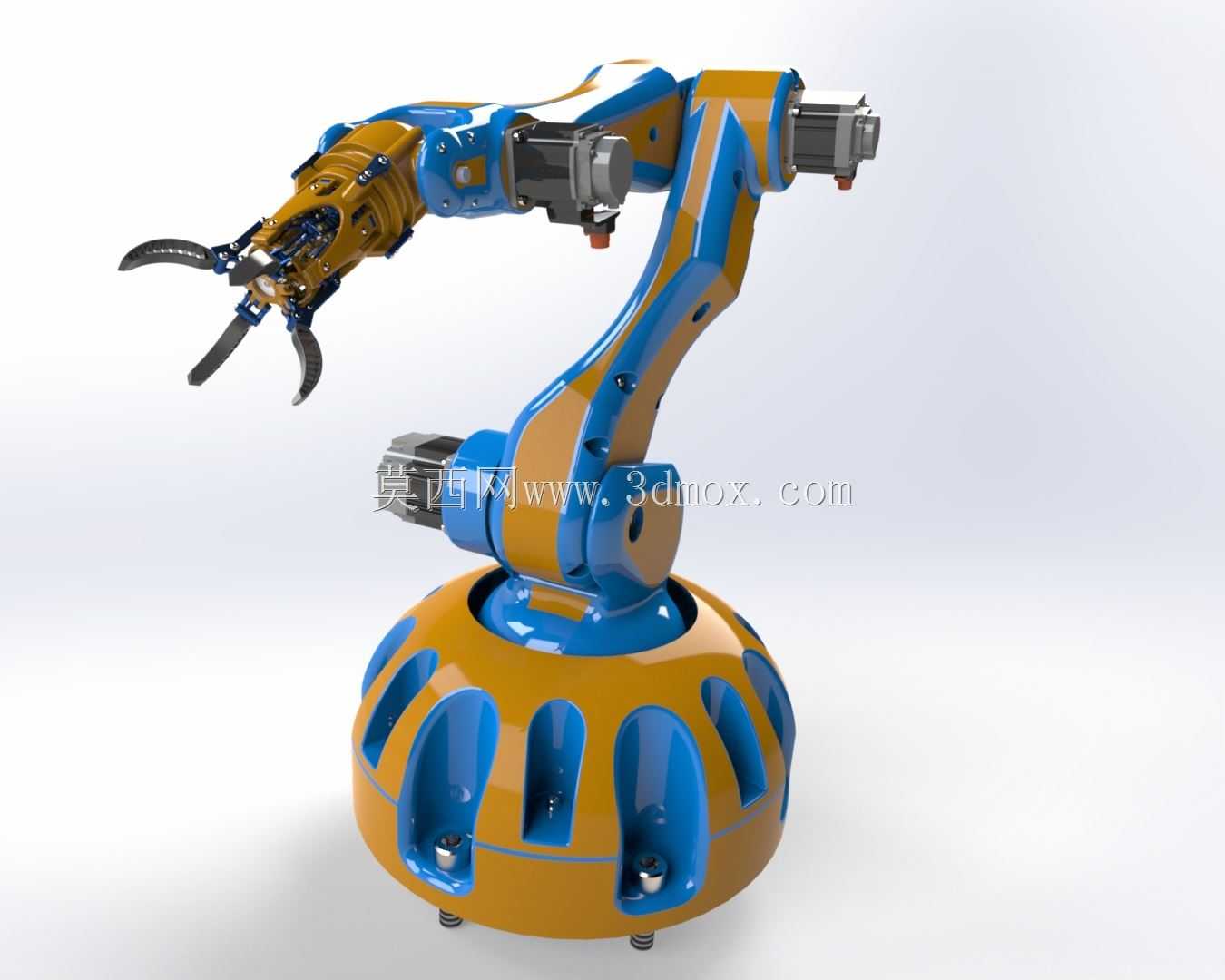

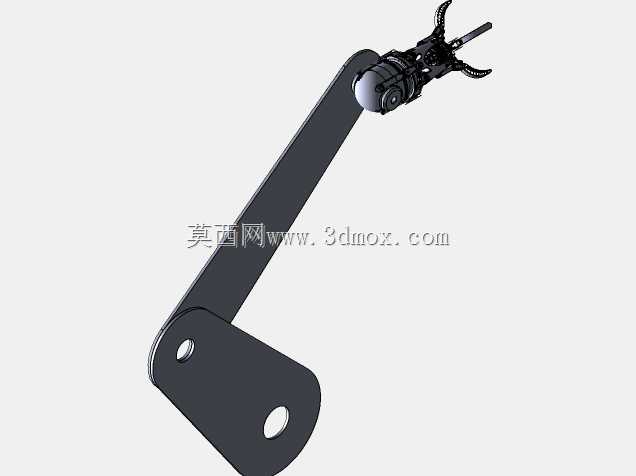

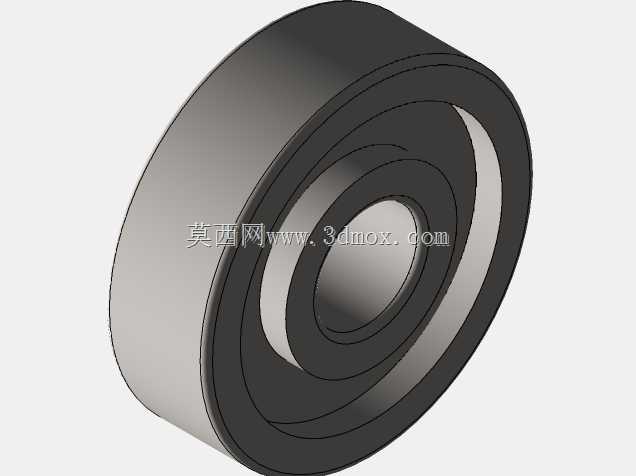

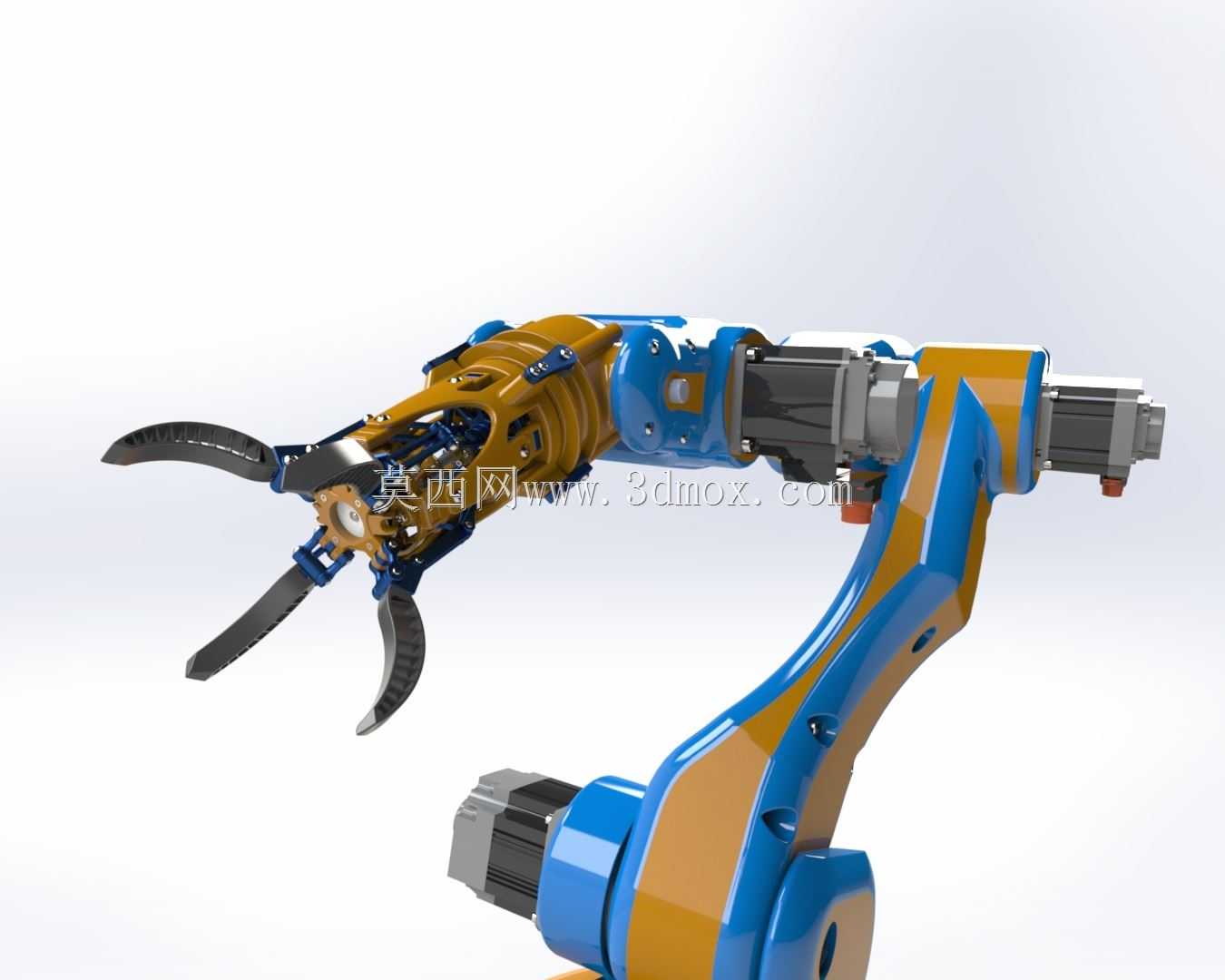

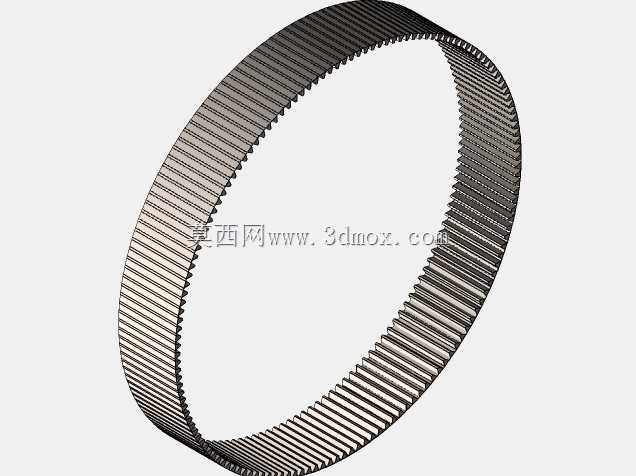

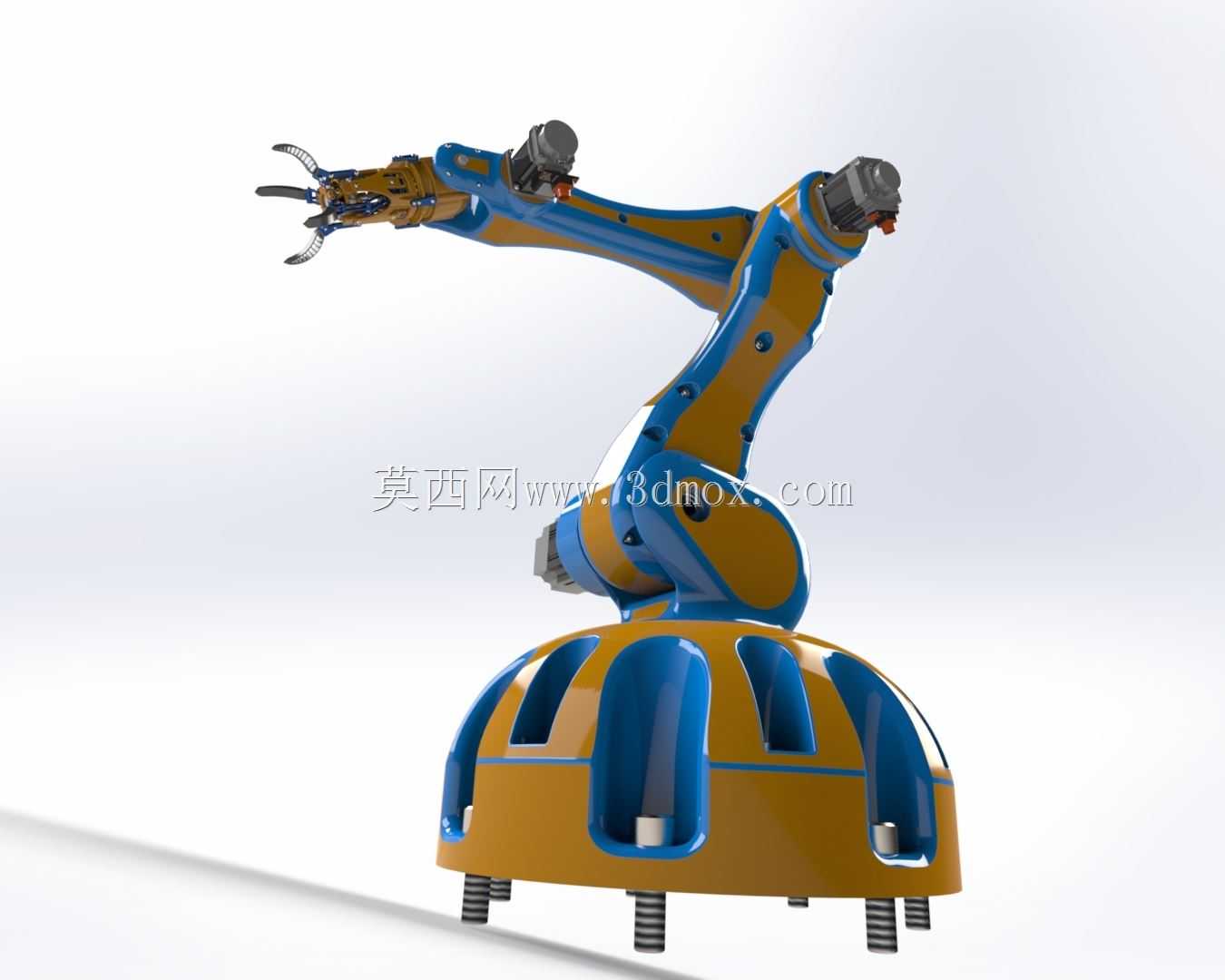

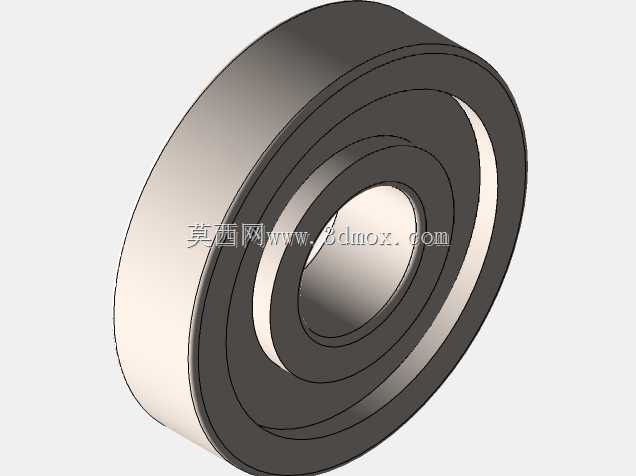

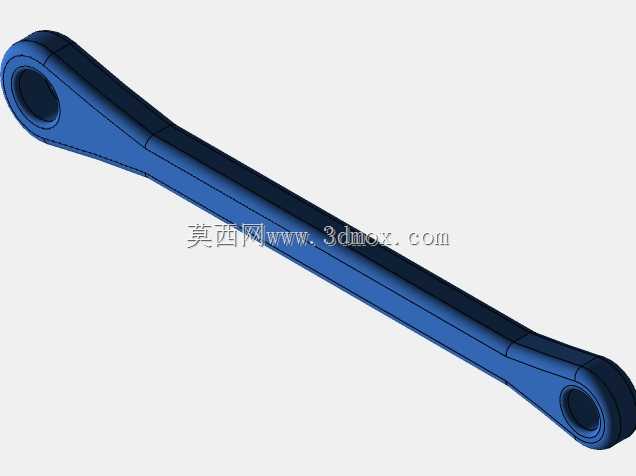

　　这款多自由度仿生夹持机械臂的结构设计，核心围绕工业场景中异形工件的柔性抓取需求展开，区别于传统平行夹爪仅能适配规则工件的局限，其末端夹持机构采用仿生灵巧手的多段指节设计，每段指节内嵌独立的铰接传动结构，可根据被抓取工件的外轮廓自动调整贴合角度，在3C电子元器件分拣、小型注塑件取件、实验室样本转运等场景中，能稳定抓取表面曲率变化大、刚性偏低的工件，避免传统夹爪夹持力集中造成的工件表面压痕或形变。从结构布局来看，臂体采用多关节串联构型，大臂与小臂的衔接处采用交叉滚子轴承作为回转支撑，可承受偏载工况下的径向与轴向复合载荷，关节内部的传动链路采用齿轮啮合与连杆传动结合的方式，既保证动力传递的刚性，

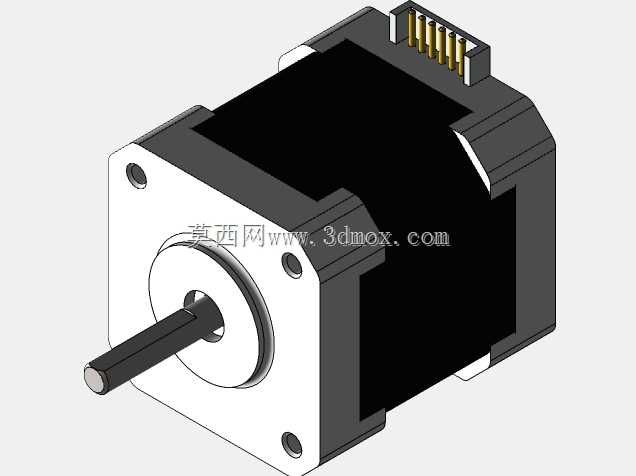

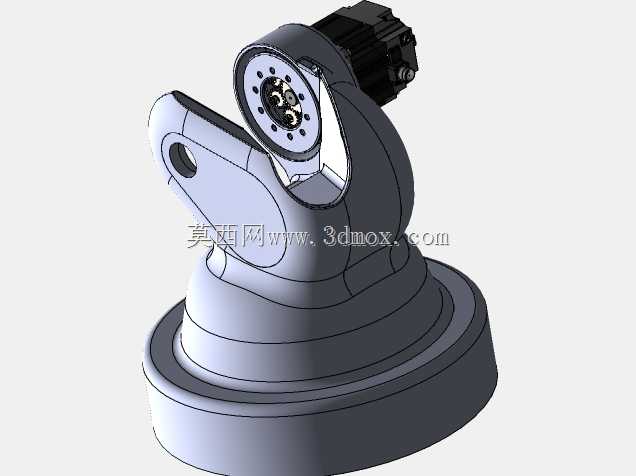

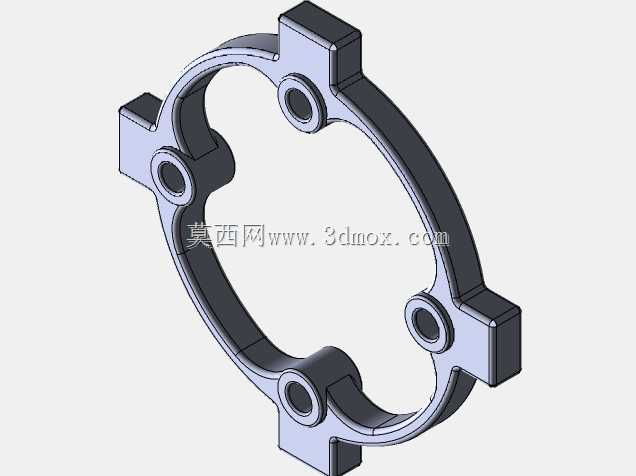

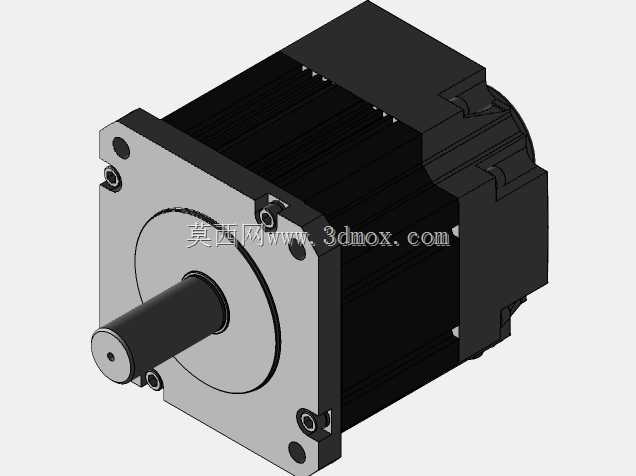

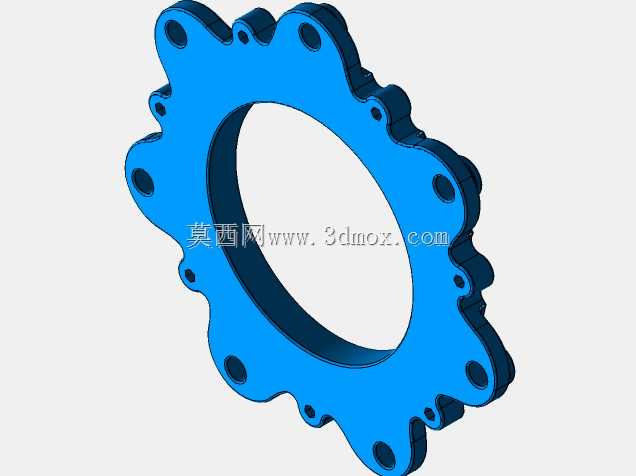

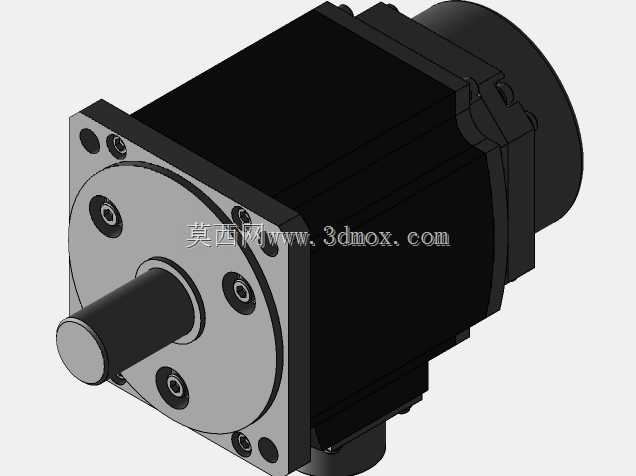

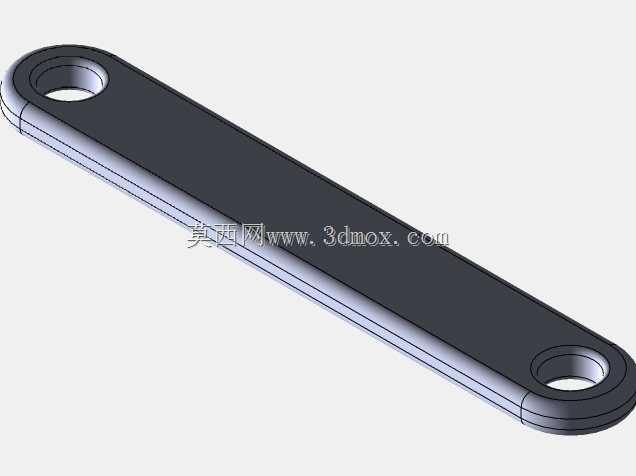

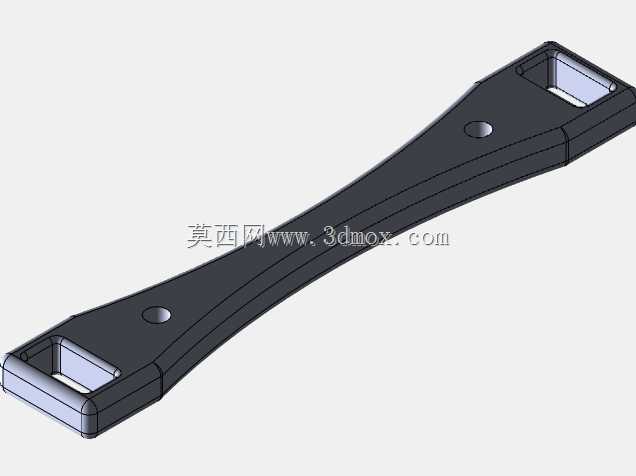

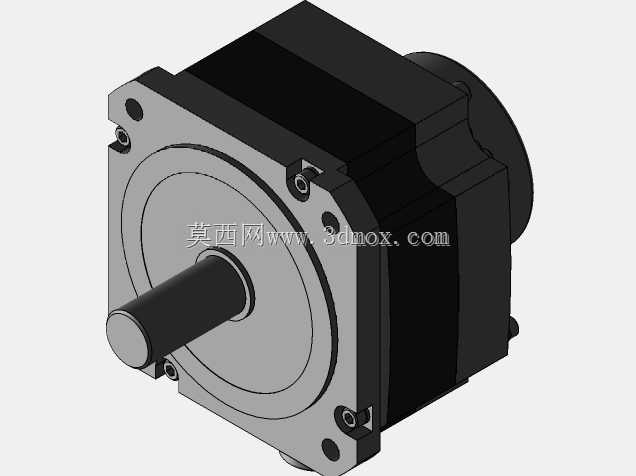

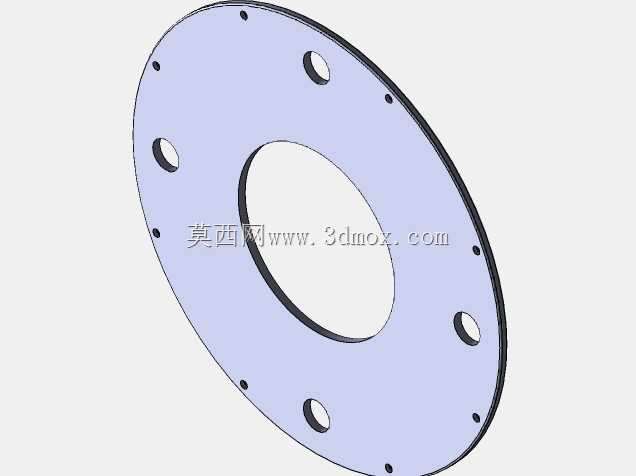

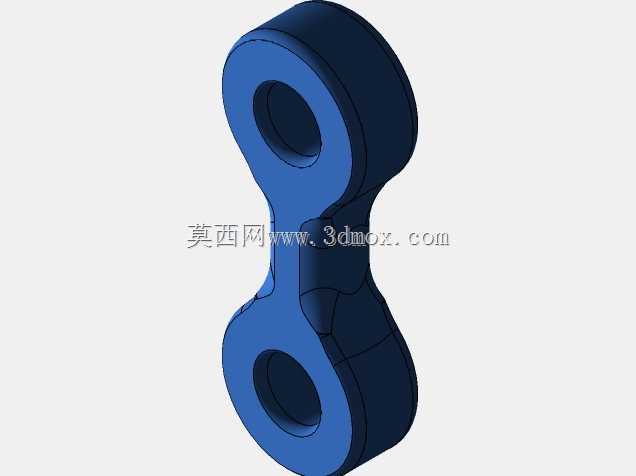

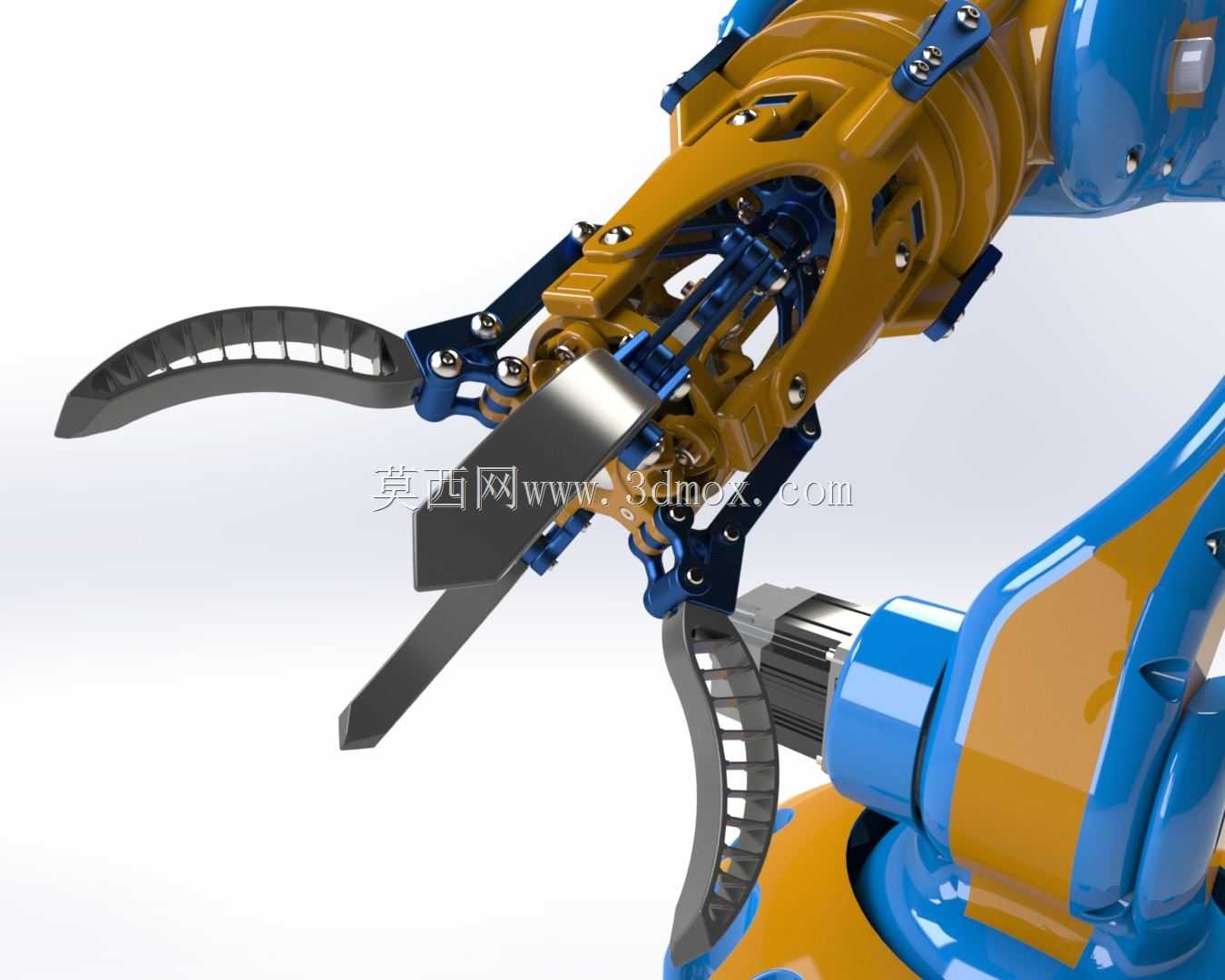

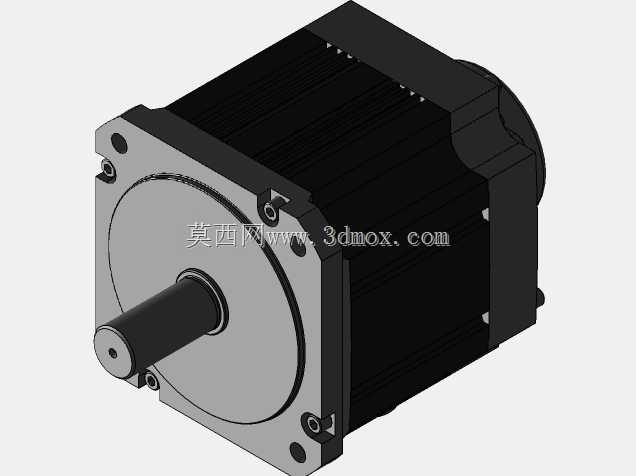

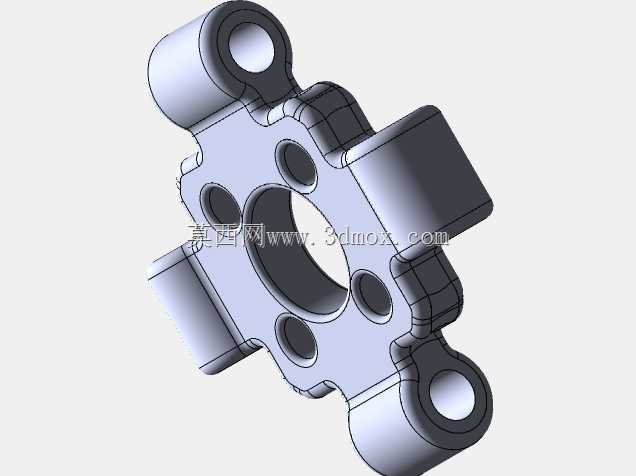

　　又能通过连杆的行程限位控制各关节的转动角度范围，避免运动过程中出现臂体干涉。设计阶段针对安装边界做了明确约束，臂座的安装法兰采用标准孔位布局，可直接适配市面主流的桌面级自动化工作站台板安装孔距，无需额外加工转接板；臂体完全伸展时的水平作业半径覆盖650mm范围，垂直升降行程满足300mm以内的工位取放需求，折叠收纳状态下的整体轮廓尺寸控制在280mm×220mm×410mm以内，可嵌入紧凑布局的自动化产线间隙，不会占用过多的工位空间。末端夹持器的指面做了模块化设计，可根据抓取工件的材质更换硅胶防滑垫、硬质合金定位块等不同接触附件，夹持力的传递路径经过优化，动力从关节舵机输出后，通过对称布置的连杆同步驱动两侧指节开合，

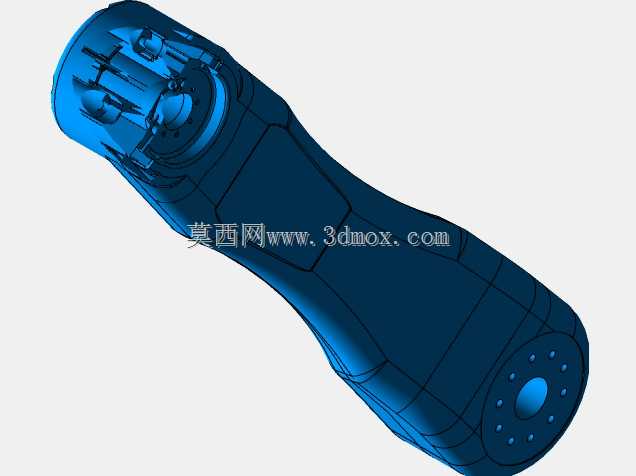

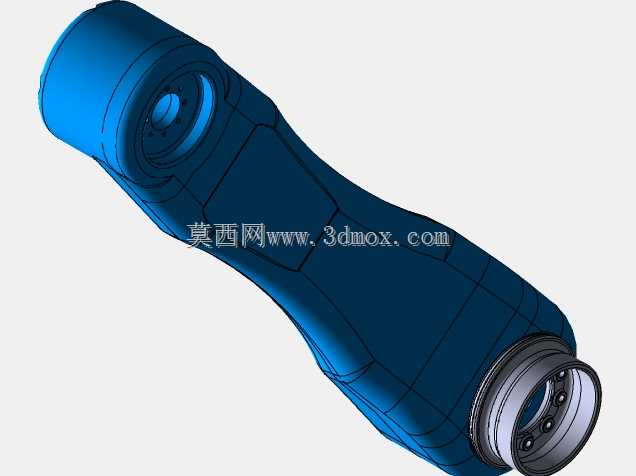

　　保证两侧夹持动作的同轴度误差控制在0.2mm以内，抓取偏心工件时不会出现单侧受力滑脱的问题。臂体的外壳结构采用分块式设计，大臂与小臂的护罩预留了走线槽空间，可将动力线缆、信号线缆完全收纳在臂体内部，避免运动过程中线缆外露与周边设备产生剐蹭，同时护罩表面做了加强筋布局，在降低整体结构重量的同时，保证臂体高速运动时的结构刚性，减少末端抖动量。在实际工况适配方面，该机械臂的关节转动阻尼经过匹配调试，可在断电状态下保持当前位姿，不会出现臂体下坠的情况，满足产线临时停机时的工件持留需求；各关节的铰接位置都设计了防尘密封结构，可适配多尘的车间作业环境，减少粉尘进入铰接缝隙造成的传动卡滞。从设计逻辑上，整个结构优先保证运动可靠性与场景适配性，

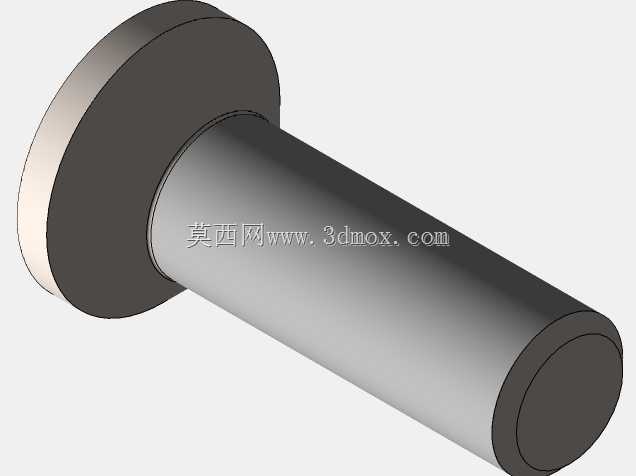

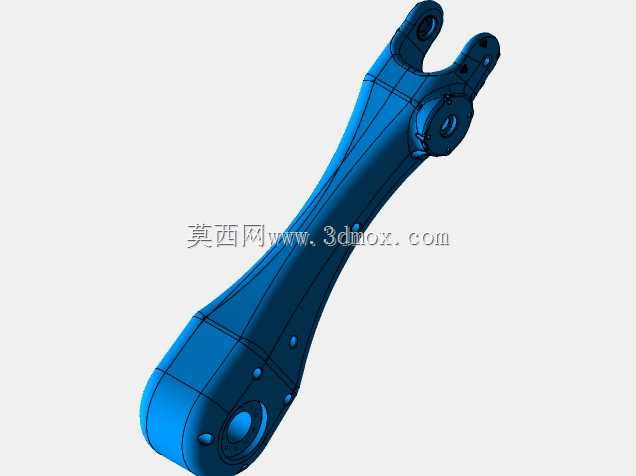

　　没有冗余的装饰性结构，所有的曲面造型都服务于内部传动件的容纳与运动避障需求，比如大臂外侧的弧形曲面，是为了避让小臂完全收拢时的末端夹持器轮廓，同时为内部的传动齿轮预留足够的安装空间；夹持指节的弧形轮廓，则是为了在抓取圆柱类工件时，形成更大的接触包角，提升抓取稳定性。针对日常维护需求，各关节的端盖都采用快拆螺丝固定，无需拆解整个臂体即可完成传动件的润滑与磨损件更换，夹持指节的固定销采用抽拉式设计，可快速完成不同指节模块的更换，适配不同的抓取任务，大幅降低设备运维的时间成本。
