24V238Ah七串七十并圆柱锂电池储能模组

这套圆柱电芯成组方案面向中小功率直流储能与低压动力场景搭建，整体采用七串七十并的排布逻辑，把四百九十颗18650规格镍锰钴体系电芯规整为扁平矩形模组，标称输出二十四伏等级，可用容量达到两百三十八安时，整包储能规模接近六千瓦时。从现场适配角度看，这类模组常被用于低速电动车辆底盘供电、离网光伏储能柜扩容、移动式作业平台备用电源、小型船舶直流推进系统以及工业AGV的长续航动力包，相比零散电芯拼装，成组后的结构边界清晰、汇流路径统一，后续做箱体防护和整车布置时更容易把控安装空间。

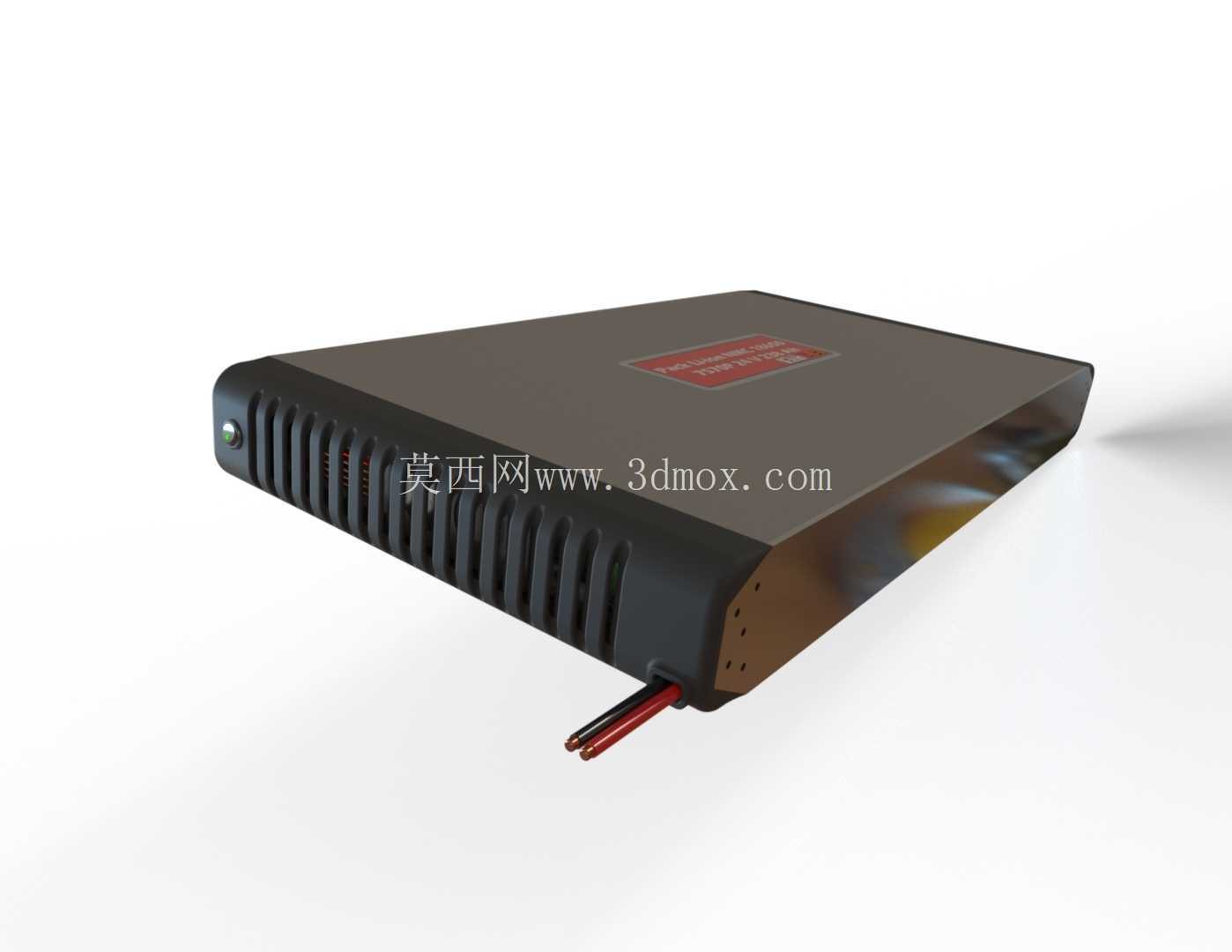

模组外形采用薄型平铺布局，电芯沿竖直方向密集阵列，顶部由绝缘分隔架逐颗定位，相邻电芯之间预留均匀散热间隙，避免大电流充放时局部热量堆积。整体长宽尺寸围绕四百九十颗电芯的矩阵排布展开，电芯区域占据模组主体，外围通过框架件约束侧向位移，模组厚度控制在较低水平，适合嵌入底盘夹层、设备底座或机柜下层空间。安装边界上，四周框架预留固定点位，顶部汇流排走线沿长边方向分层布置，正负极主输出线缆从模组端部引出并做红黑分色，接线端朝向检修侧，后期维护时不用拆解上层结构即可完成电压采集和端子紧固。

成组设计的核心在于串并拓扑与热管理的平衡。七串配置匹配二十四伏系统的电压窗口，满电状态下单串电压抬升后整组电压接近三十伏，能够兼容常规低压控制器与逆变器的输入范围；七十并的大并联设计则把单颗三点四安时的电芯容量叠加，持续放电能力支撑六十安以上的负载工况，峰值电流可满足电机起步、设备瞬时启动的冲击需求。每颗电芯约四十五克，仅电芯本体总重就接近二十二千克，因此框架在选材上兼顾刚性与自重控制，底部承托结构分散电芯重量，防止长期振动后电芯下沉错位。

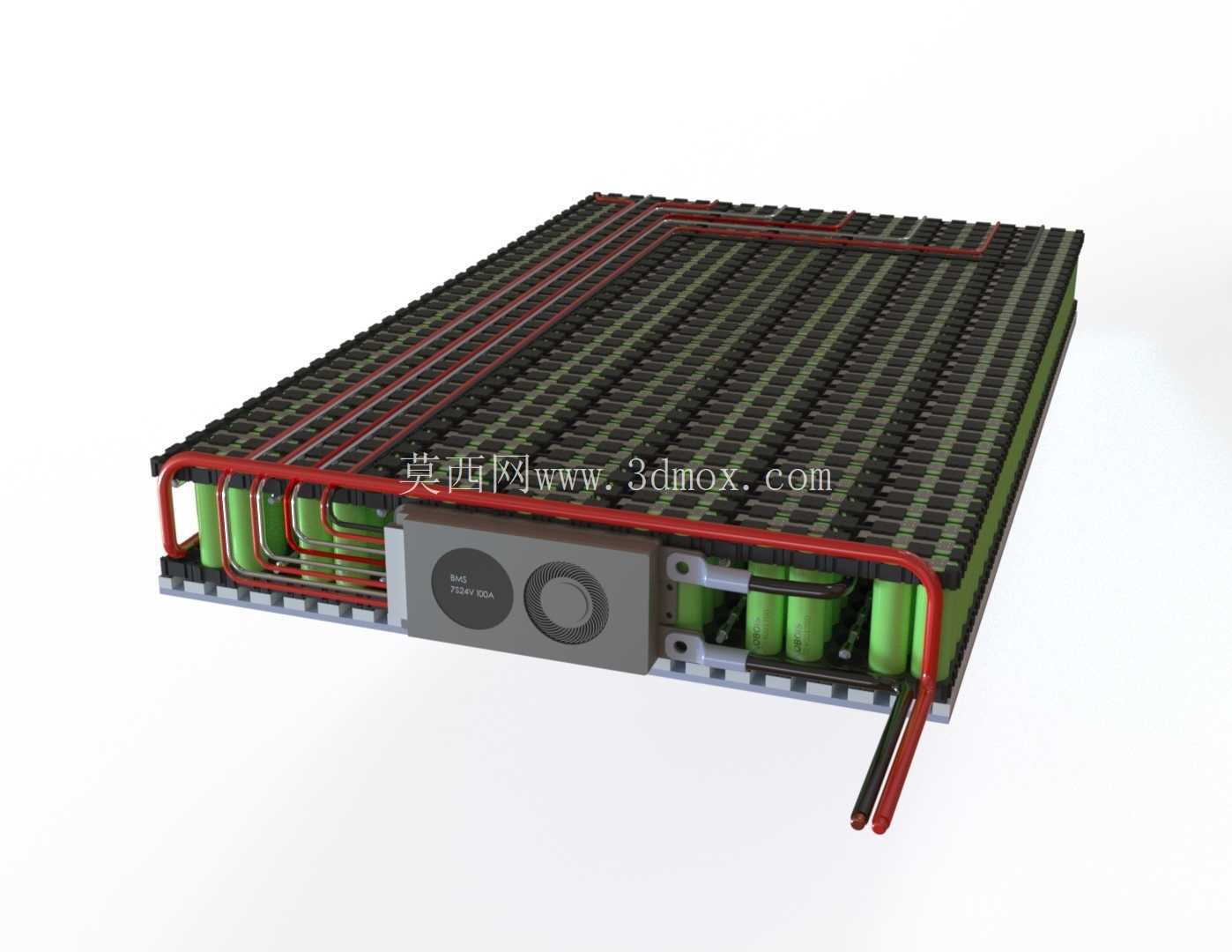

顶部红色汇流排按串并联路径分层铺设，跨接铜排或铝排沿着电芯矩阵横向延伸，不同串联节点之间设置绝缘隔离，避免极间短路风险。电池管理单元布置在模组端部外侧的控制盒内，盒体面板设置状态指示与操作按键，采集线从各串节点接入BMS，实时监控单串电压、整组电流与模组温度，内置过充、过放、过流和均衡保护逻辑。BMS安装位置避开主发热区，接线端子朝向外侧，方便调试人员快速对接通讯线与供电线。

结构建模过程中，电芯阵列采用参数化排布，先确定单颗电芯直径与中心间距，再按七十并宽度和七串长度生成矩阵，绝缘支架对应每颗电芯设计限位孔，保证装配时电芯不会出现极柱偏斜。汇流排路径依据电流走向优化，长距离主回路尽量减少弯折，降低线损与接触电阻；外围红色防护杠既作为走线限位，也能在模组受到侧向碰撞时缓冲冲击，保护边缘电芯与汇流节点。底部框架设置标准化安装孔位，可配合减震垫固定在车辆底盘或机柜机架上，安装面平整度要求不高，适配多种装配基面。

从热设计角度，平铺结构让大部分电芯表面暴露在流通空气中，自然对流即可带走常规充放热量；若用于密闭机柜，可在模组侧边预留风道，配合低压风扇形成横向扫风，把电芯间隙内的热空气及时排出。电芯之间的绝缘支架同时起到隔热作用，单颗电芯异常时不会快速波及相邻区域，提升整组被动安全水平。主回路线缆截面积依据持续电流选取，端部压接端子并做绝缘护套，外露带电体全部覆盖绝缘件，满足现场装配的防触电要求。

实际选型时，工程人员可直接参照模组外轮廓设计设备仓体，依据端部出线位置规划走线槽，按照底部孔位匹配安装支架；BMS的保护阈值可根据负载特性调整，均衡策略适配大容量并联组的电压一致性维护。整套模型完整还原了电芯、支架、汇流排、BMS盒体、主线缆与防护框架的装配关系，结构层级清晰，对低压储能电源开发、电动车辆动力包设计以及非标电池柜集成均有直接参考价值。
