山地陡坡多支腿履带式蜘蛛挖掘机

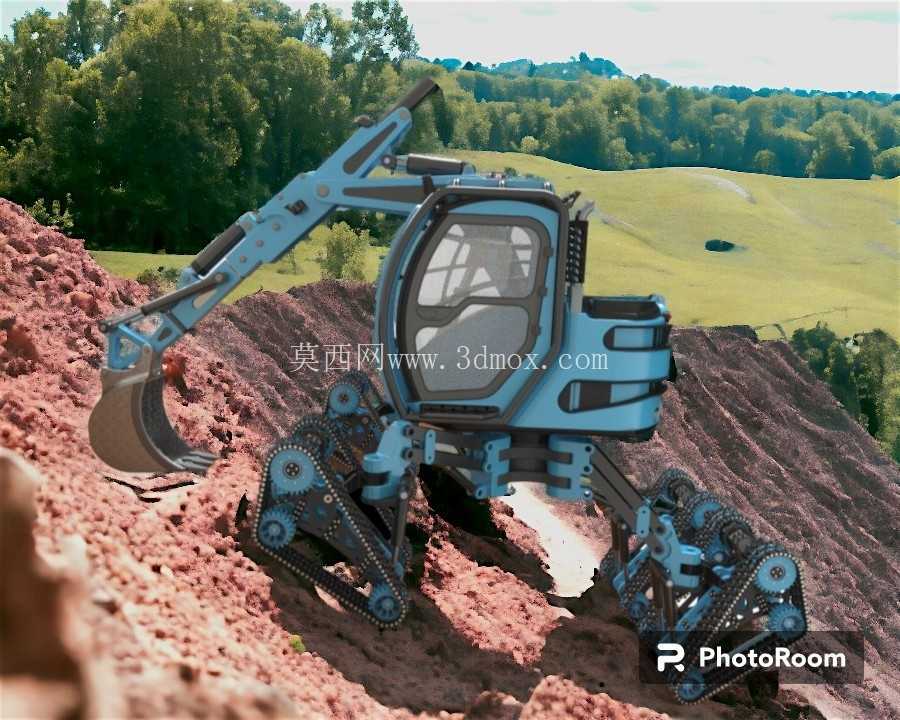

　　山地林区、灾后边坡、狭窄台地与沟壑边缘的土石方作业，长期受常规履带挖掘机转弯半径大、底盘接地姿态固定、站位调平能力有限等条件制约。常规设备在横向坡度较大的岩面或松散覆土上作业时，往往需要先修筑临时平台，不仅增加辅助工程量，也会在边坡扰动后带来溜塌风险。多支腿蜘蛛式挖掘装备的设计出发点，正是把行走、支撑、调平和挖掘动作整合到同一台紧凑型设备上，使机体能够在不平整地形中先建立稳定支撑，再完成铲斗挖掘、扒渣、清沟和轻度破碎等作业。

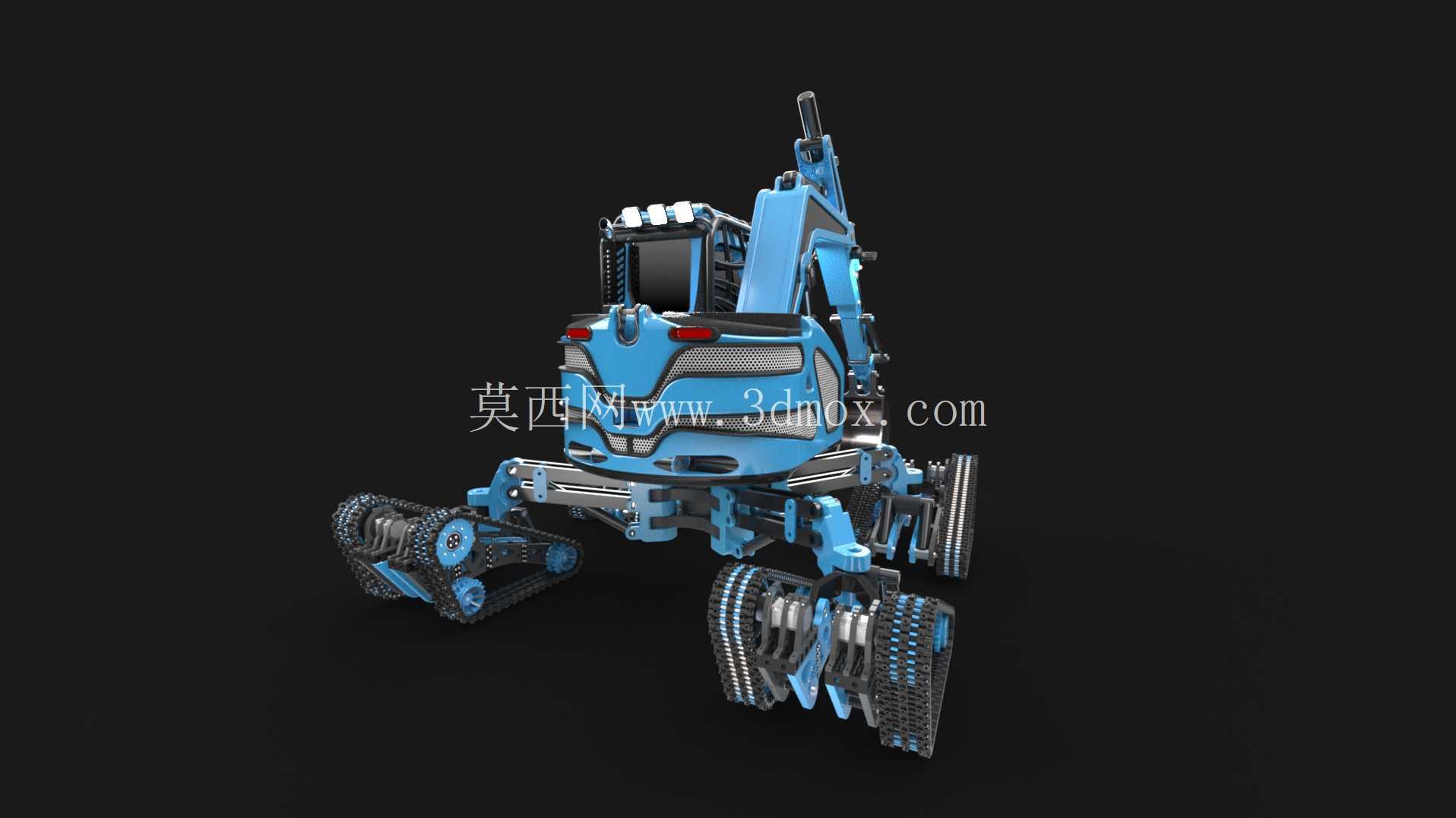

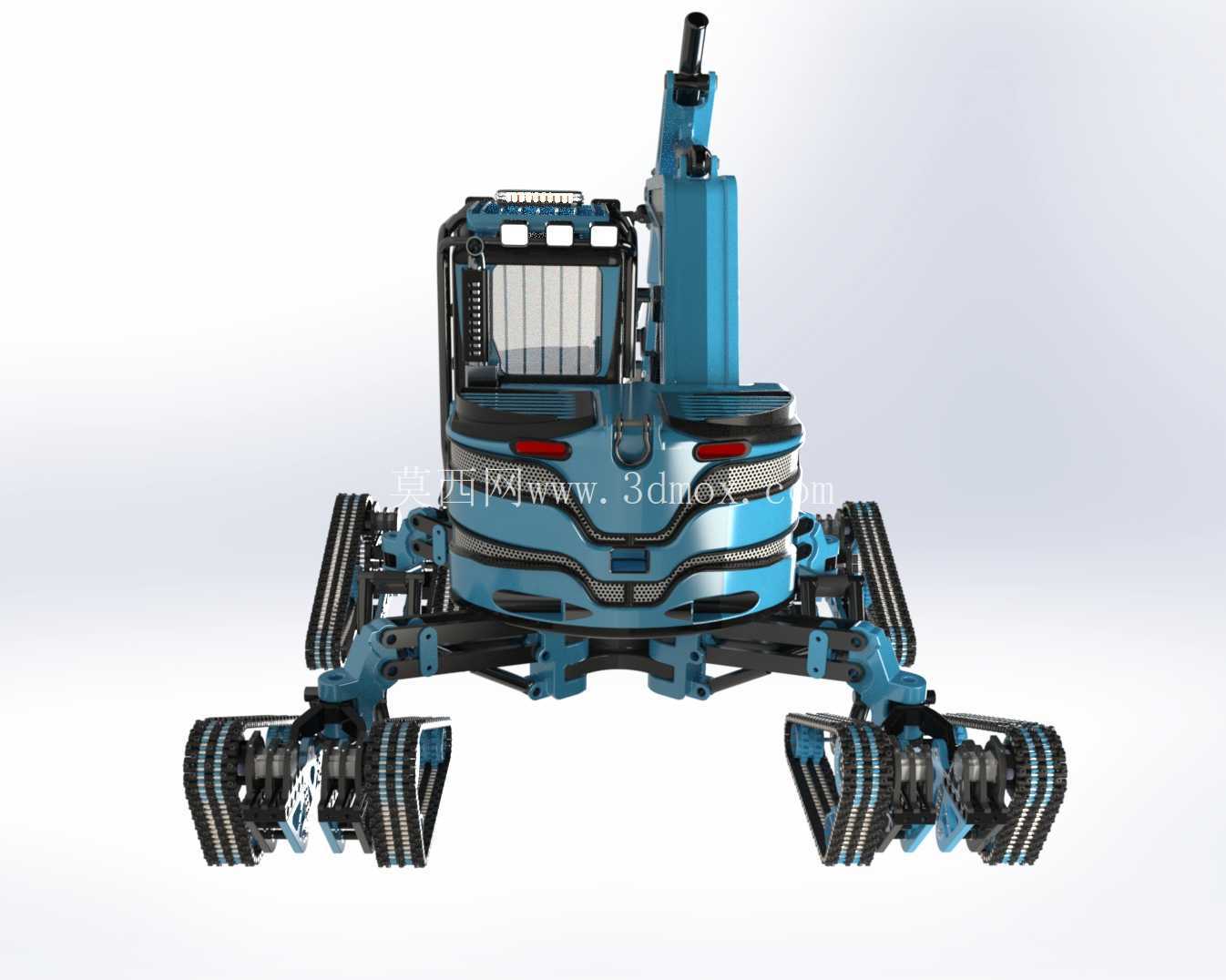

　　该方案的底盘没有采用单一整体履带架，而是在机体周围布置多组可摆动的支腿与履带套件。每组支腿都具备独立姿态调整能力，履带端可随地形贴合岩面、土坡或台阶边缘。支腿展开后，支撑多边形明显大于机体本体轮廓，作业时的倾覆力矩由多个接地支点共同承担；收拢后，整机宽度又能控制在狭窄山道可通过的范围内。这种“展开求稳、收拢求通”的结构逻辑，适合在山脊线、林道拓宽、边坡修整、山洪沟清理以及山区管线沟槽开挖中使用。

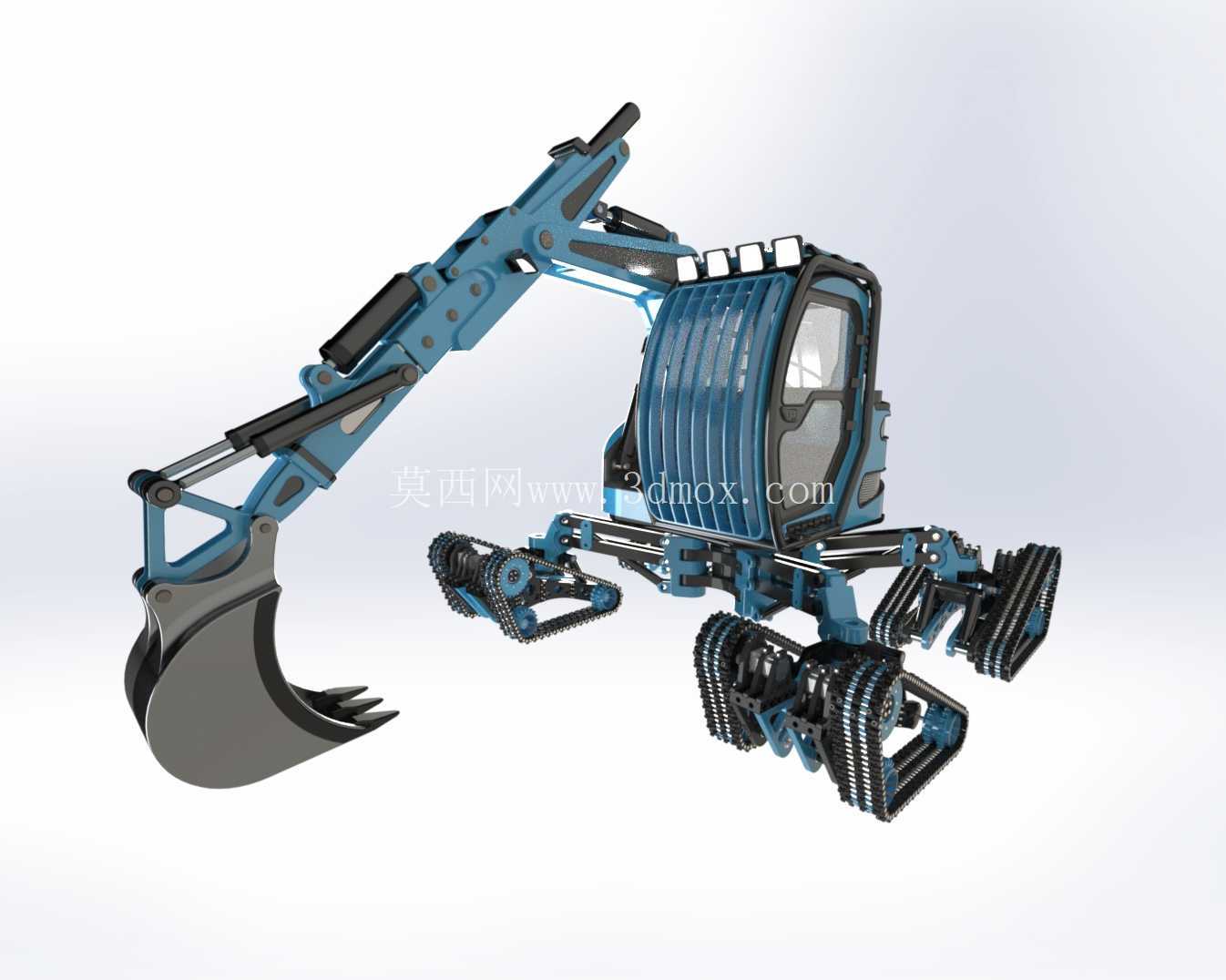

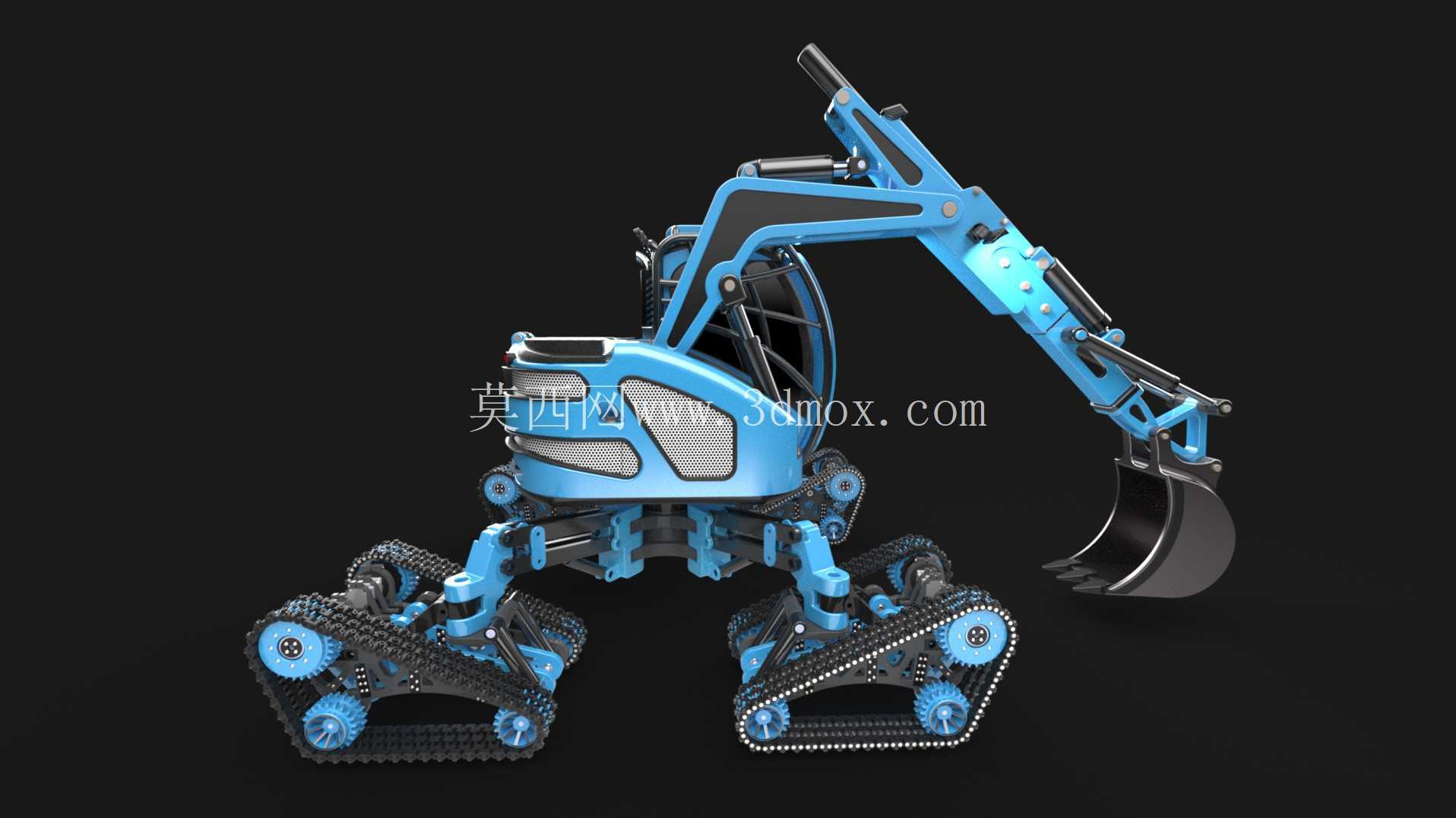

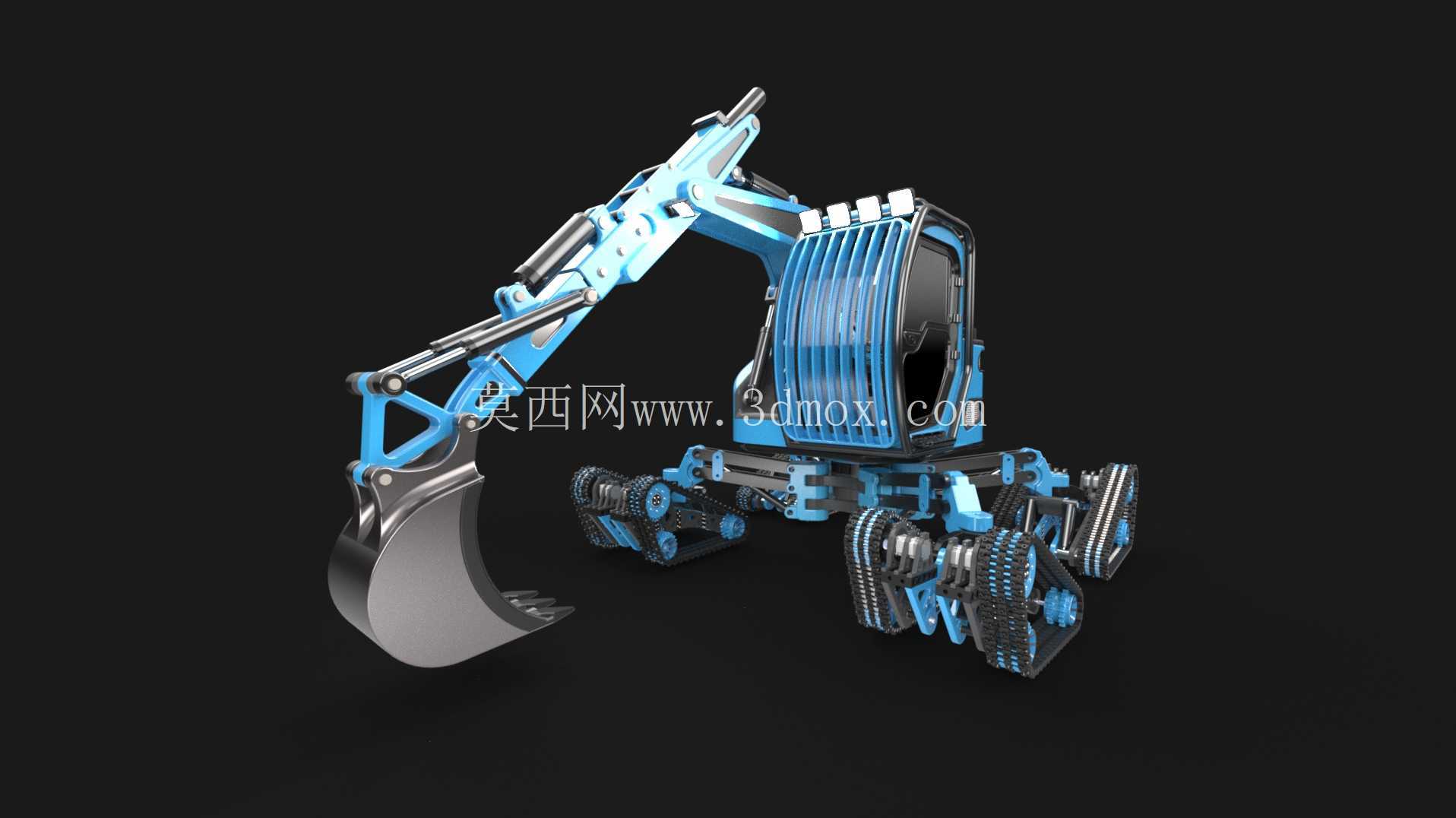

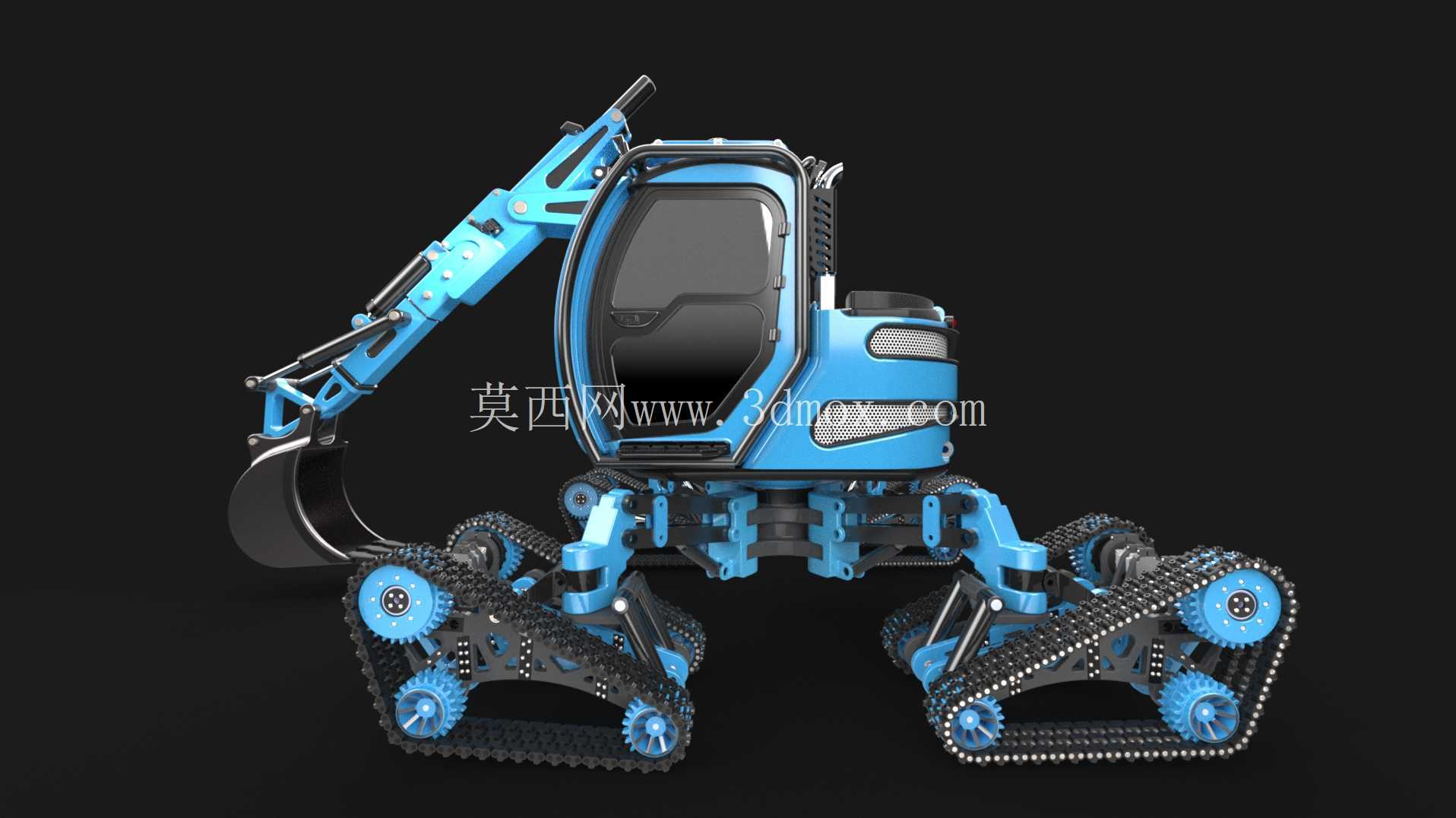

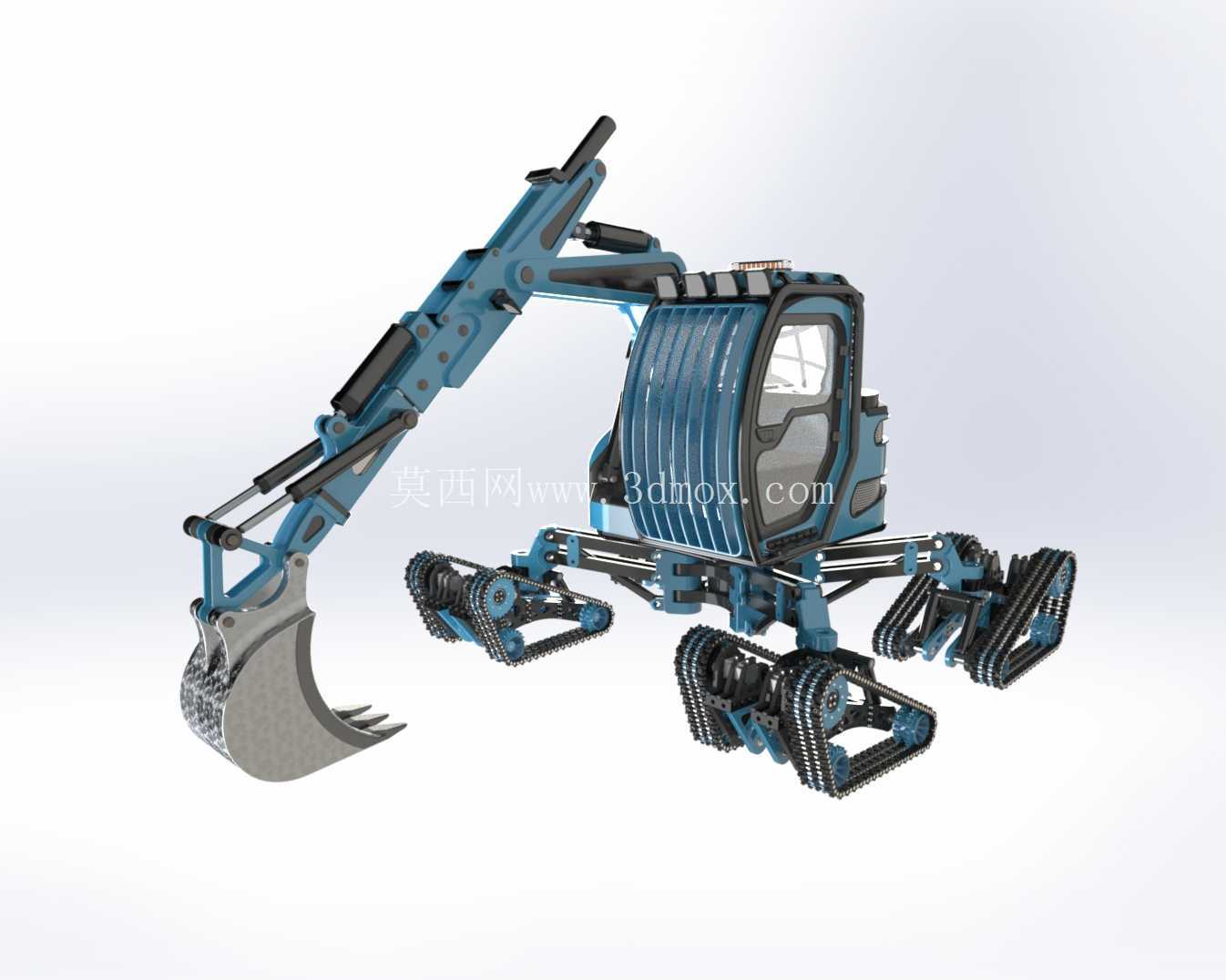

　　从三维结构拆解看，设备主要由中央回转平台、驾驶室与防护外罩、动力及液压元件布置区、三节式工作臂、铲斗连杆机构、四组支腿履带单元和液压管路组成。中央平台承担上部工作臂与下部行走支撑系统之间的载荷传递，铰点区域需要重点考虑弯扭复合载荷。工作臂采用三级延伸形式，近端动臂负责大角度举升和远距离落斗，中间臂节调整挖掘半径，远端斗杆配合摇杆、连杆和铲斗油缸完成切土、收斗和卸料动作。臂架管线沿臂侧布置，弯曲段预留随动余量，避免在全伸全收过程中出现拉扯或小半径死折。

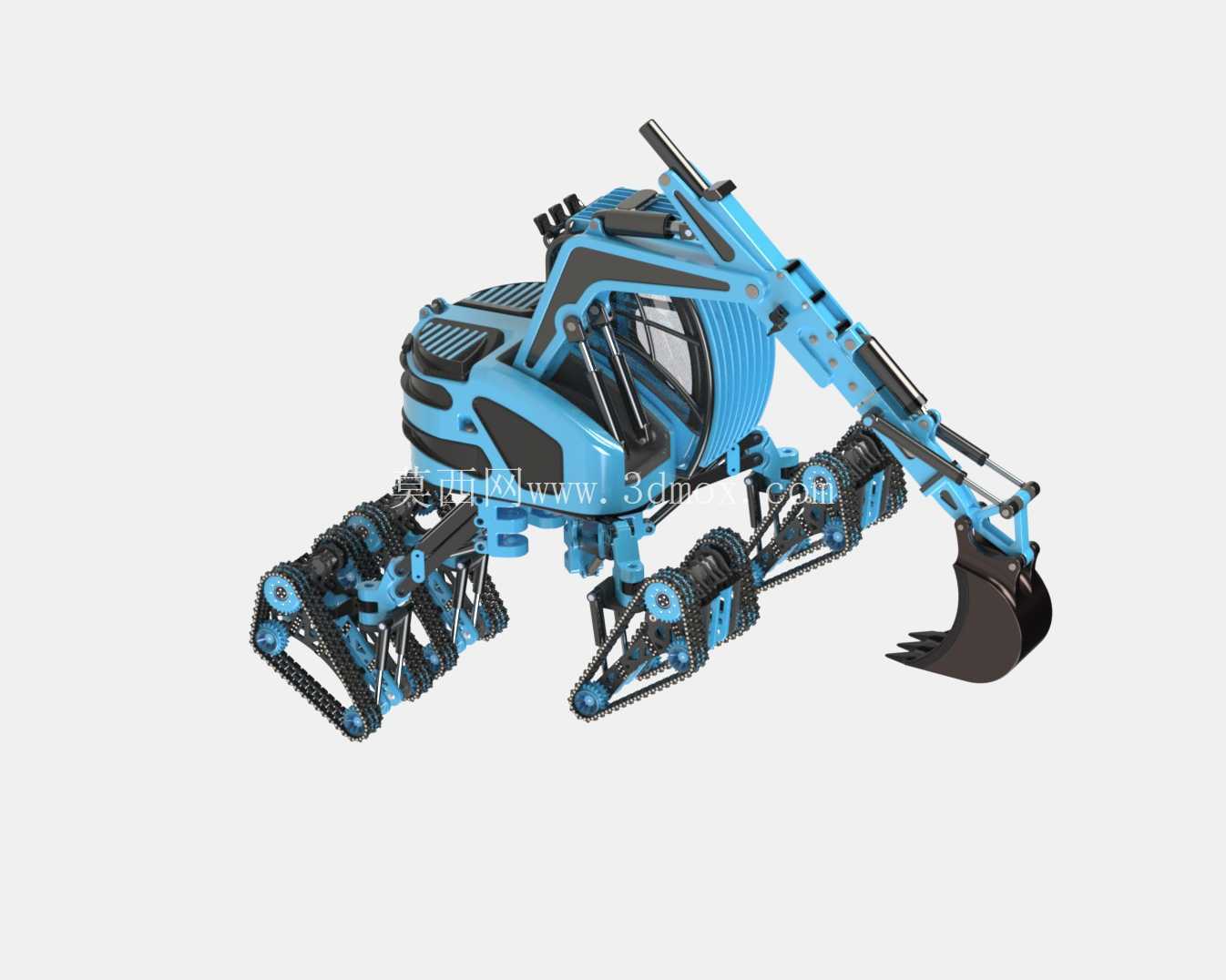

　　支腿系统是该设备区别于普通挖掘机的关键。每条支腿不仅承担支撑油缸的轴向力，还要通过关节铰点传递履带接触地面时的横向反力。设计时需要把支腿当作空间连杆机构处理，而不是简单的直线千斤顶。支腿外摆、内收和履带俯仰角度共同决定接地状态：在硬质岩面上，履带板可形成线状或局部面接触；在松软土层上，则依靠更长的接地长度降低比压。支腿油缸应设置液压锁和缓冲环节，防止挖掘载荷突变时单腿回缩。各支腿的动作需要与平台倾角反馈相配合，使上部机身在坡面上仍能接近水平，从而保证驾驶室视野、油箱液面、回转支承润滑和工作臂有效力矩处于合理范围。

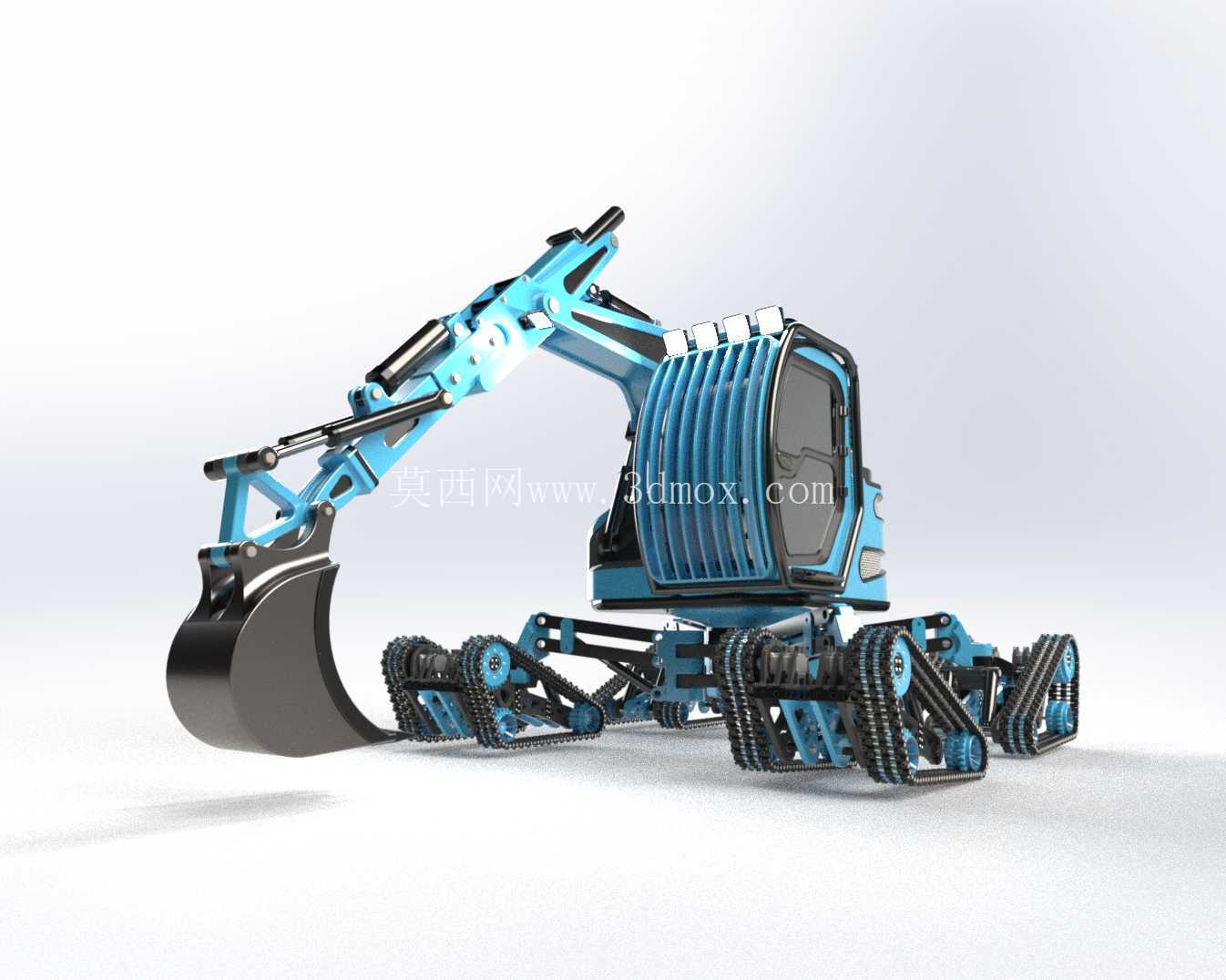

　　外形与安装边界方面，该类设备在运输状态下应将工作臂折回至机身前方，铲斗靠近履带前缘，支腿履带单元向内收拢，使宽度和高度满足小型拖车或山地便道转运要求。作业状态下，支腿向外展开后，前端铲斗最大挖掘距离、最大挖掘深度和侧面卸料半径都会形成外部干涉区，建模时不能只检查静止装配，还要对动臂举升、回转平台旋转、支腿同步升降和履带俯仰进行包络分析。尤其在靠山侧作业时，臂架与岩壁、驾驶室与支腿、液压软管与履带边缘之间都要保留维护和运动间隙。

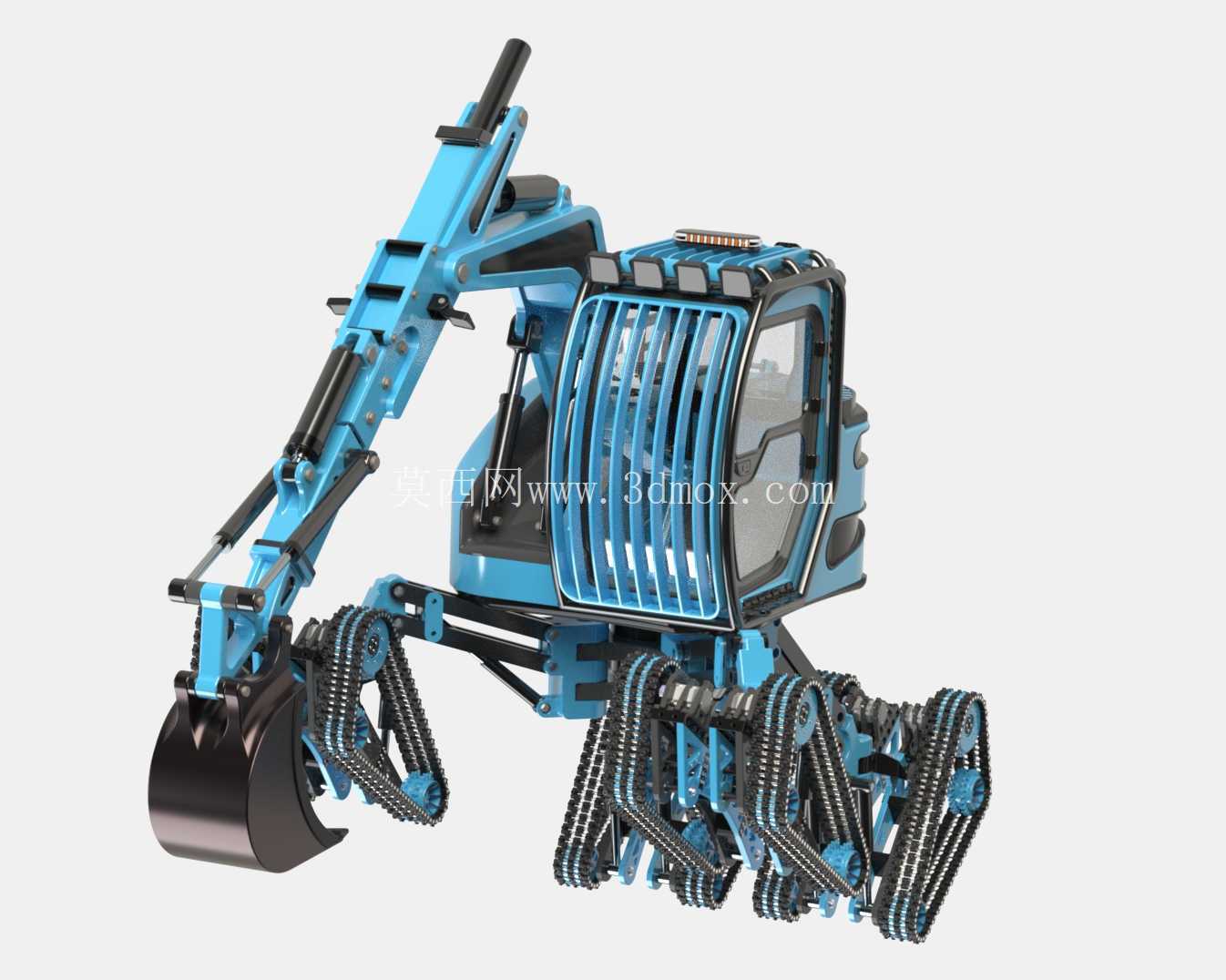

　　驾驶室采用偏置紧凑型布置，外围防护骨架与机身壳体一体化考虑。坡面作业时，驾驶员需要同时观察铲斗切削边、支腿接地位置和回转尾部，因此窗线、扶手、爬梯和检修口的位置不能只按平地设备习惯布置。机身侧面的散热舱、液压阀组和燃油箱维护面，应在支腿展开后仍可接近；若支腿遮挡保养点，就需要在结构设计阶段重新调整铰链位置或开设侧向翻转护罩。

　　实际选型时，这类蜘蛛挖掘机并不追求与大型土方设备比拼斗容，而是强调可达性和站位适应性。它适合进入常规设备难以展开的陡坡、台地、林间和灾害现场，用多支点支撑换取稳定作业姿态，用三节臂扩大作业范围，用独立履带套件适应复杂地面。三维建模过程中，应重点验证支腿极限展开时的接地多边形、工作臂全姿态包络、回转时尾部安全距离、油缸安装距以及软管最小弯曲半径，使概念造型能够进一步转化为可制造、可维护、可在山地现场稳定服役的工程装备。
