飞机前起落架高精度三维结构模型

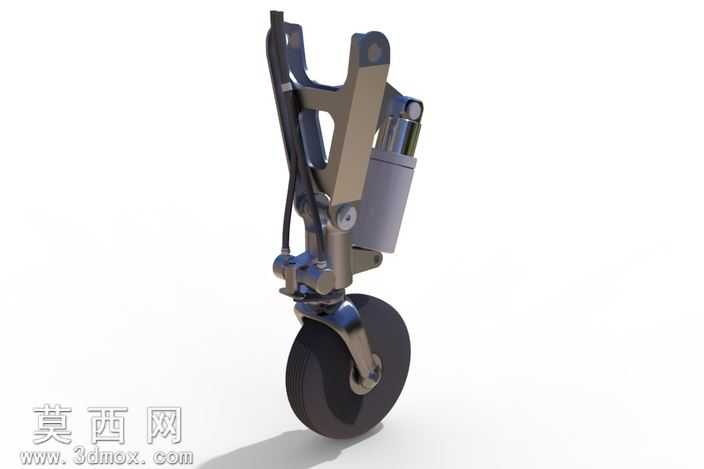

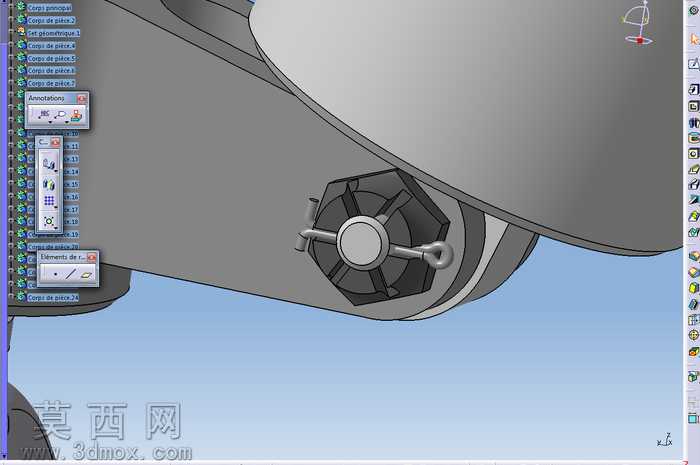

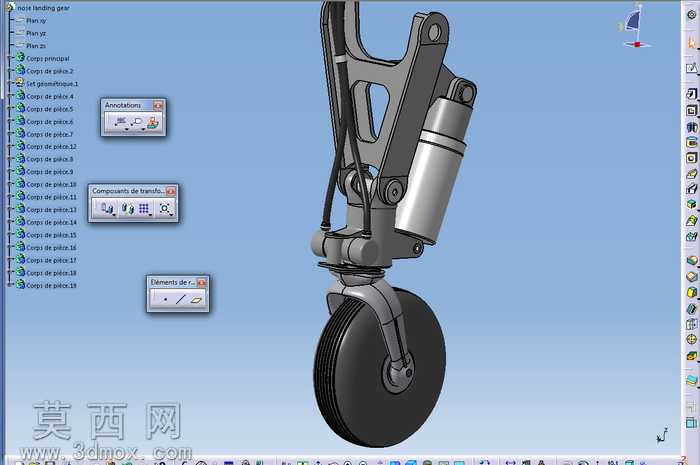

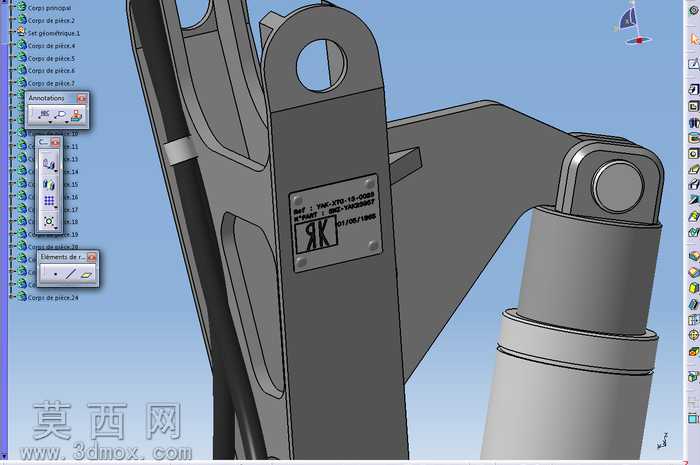

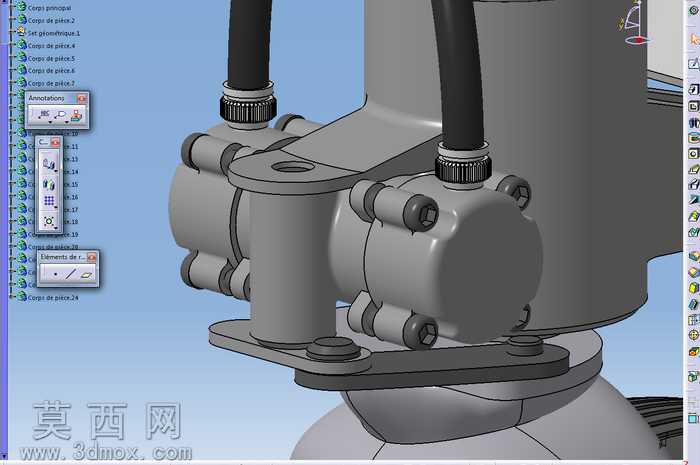

本模型为飞机前起落架的高精度三维建模作品，建模过程严格参考真实航空起落架的工程结构比例，在三维软件中完成全参数化建模，确保各部件尺寸匹配度与真实部件一致。建模阶段首先完成主体承力支柱的结构搭建，精准还原支柱的变径截面、安装耳片的孔位布局与倒角细节，对耳片处的铰接结构单独做了装配约束设计，可模拟真实的转动动作。针对起落架核心的减震结构，模型完整还原了液压减震筒的内外筒嵌套结构、密封段的台阶特征、顶部注油接口的细节造型，同时还原了减震器外部的液压管路走向，管路的固定卡扣、弯折弧度均参照真实航空管路的布置规范设计，避免出现生硬的直角弯折，还原真实部件的管线布局逻辑。机轮部分建模还原了轮胎的胎面纹理、轮毂的辐条结构与轮轴的安装配合面，轮胎采用橡胶材质的质感表现，轮毂做了金属阳极氧化的材质区分，轮轴与起落架下部的叉形连接结构做了精准的同轴约束，可模拟机轮的转动动作。模型还还原了起落架上部与机身连接的安装座结构，安装座上的螺栓孔位、定位凸台均做了细节刻画，同时还原了起落架上的扭力臂结构，扭力臂的铰接点、连接片的厚度均符合真实部件的力学设计逻辑。材质渲染阶段，承力金属部件采用航空高强度合金钢材质表现，调整金属粗糙度参数模拟真实部件的哑光金属质感，液压筒外壳做了亮面金属与局部标识的细节贴图，轮胎采用哑光深灰橡胶材质，管路部分区分了金属油管与橡胶软管的材质差异，整体渲染光影柔和，清晰展现各部件的结构层次与装配关系。设计思路上遵循真实航空起落架的功能逻辑，将承力结构、减震结构、转向连接结构、机轮行走结构做了清晰的层级划分，各部件之间的装配关系明确，既保证了外观的高度还原，也保留了结构的可编辑性，可用于航空结构教学、起落架原理演示、相关航空设计方案的可视化展示场景。
