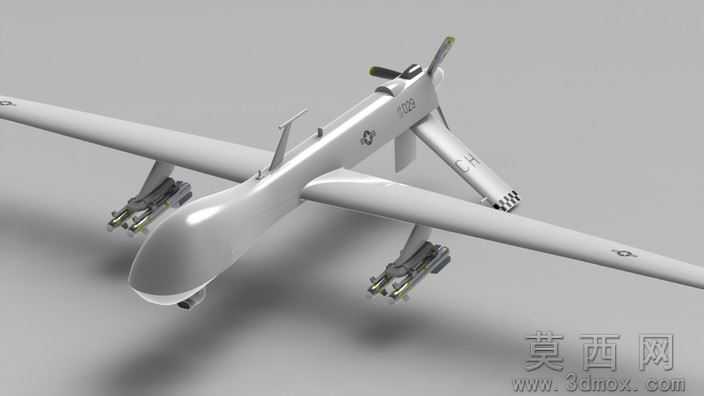

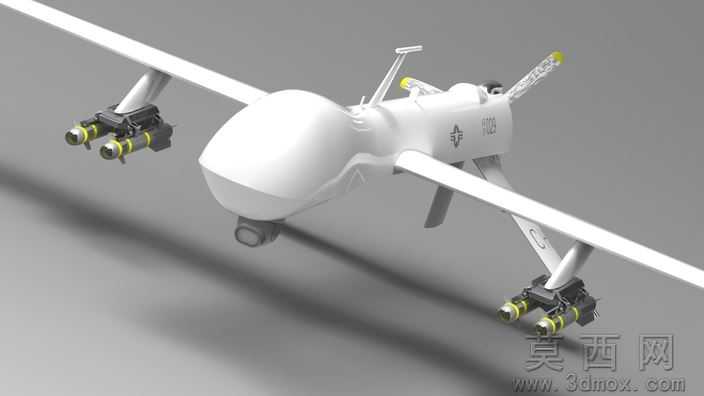

MQ-1 捕食者无人机三维装配模型图纸

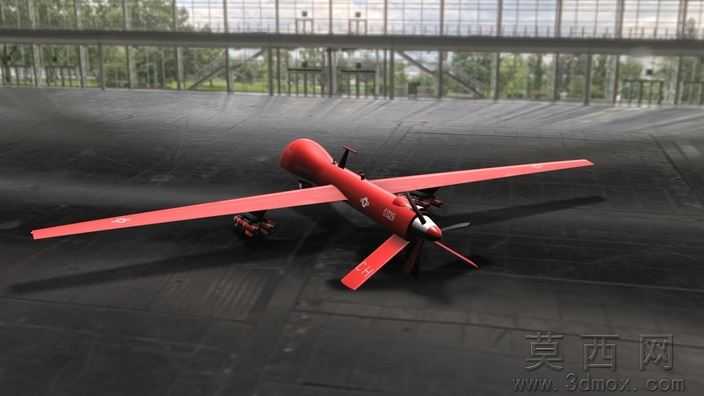

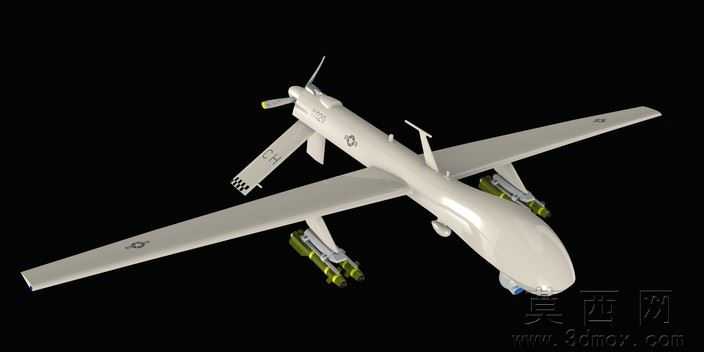

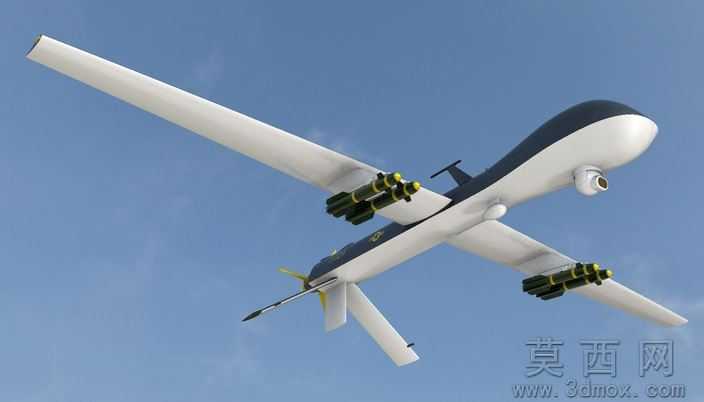

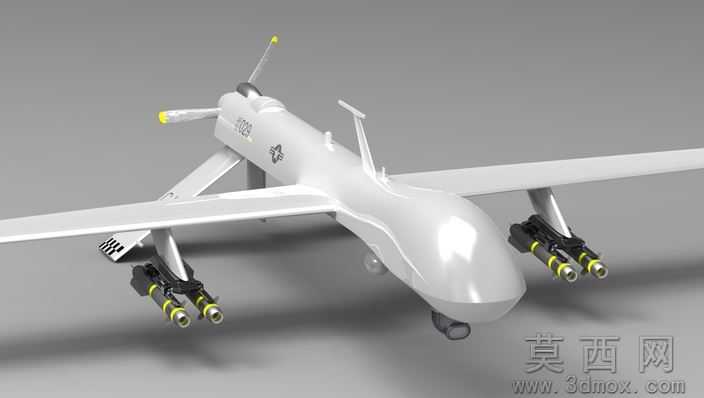

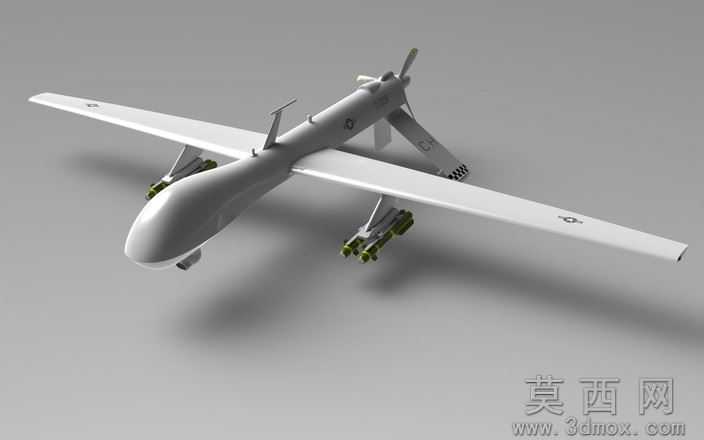

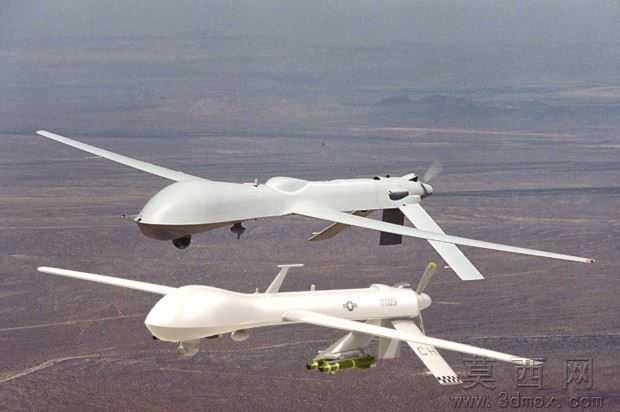

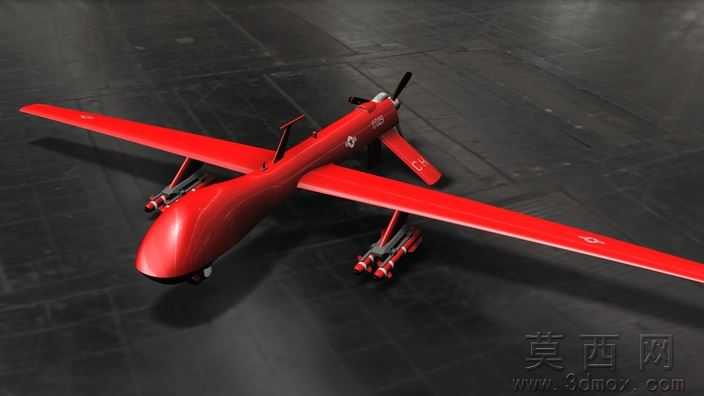

本 MQ-1 捕食者无人机三维模型参照 MQ-1 捕食者与 MQ-9 死神真机外观结构联合绘制，适配 SolidWorks、UG 等主流三维绘图软件打开编辑，是航空飞行器类三维绘图实训优质素材。模型完整还原机身主体、平直机翼、尾翼动力模块、机翼挂载装置等全部核心部件，各零部件独立拆分装配，无合并固化实体，绘图人员可单独提取任意组件修改外形、调整尺寸参数，便于开展二次建模迭代。 配套提供蓝图、PDF 工程图纸与排版文件，三维绘图从业者可对照二维图纸核对三维模型尺寸公差，快速完成二维图纸与三维数模双向校对作业，适配机械专业学生、三维建模设计师开展飞行器建模实操训练。模型曲面与实体建模流程标准规范，机身流线曲面依托放样、拉伸、曲面缝合等基础绘图命令构建，新手可拆解学习航空类复杂曲面建模逻辑；机翼挂载组件采用标准装配约束搭建，能够直观掌握机械装配体配合、限位关系的设置方法。 模型整体比例贴合真机规格，同时优化建模流畅度，无多余无效特征，导入各类三维软件不易发生曲面破损、特征报错等问题。可直接用于三维渲染出图、机械课程设计、航空装备方案预演绘图，也可导出生成装配工程图、产品效果图。整套模型装配层级清晰，零部件命名规整有序，大幅缩减三维绘图过程中素材整理、修改调试的耗时，可长期作为飞行器类三维建模参考素材留存使用。
