无衬套山地自行车齿轮配合结构三维设计

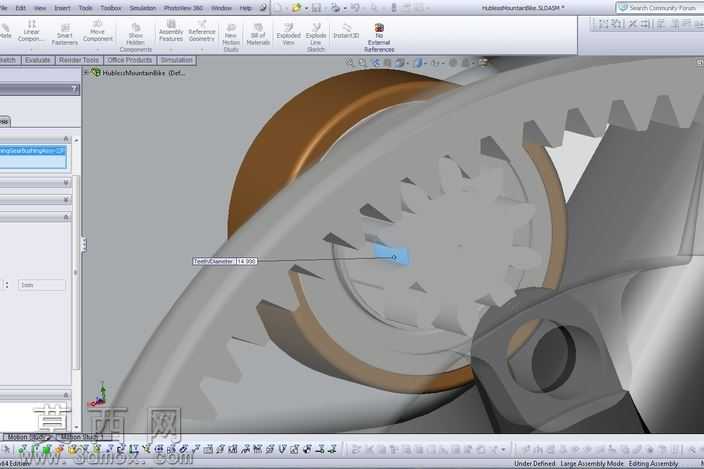

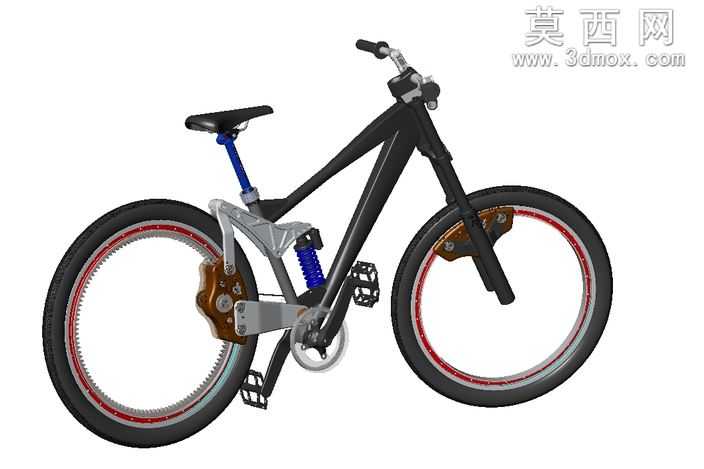

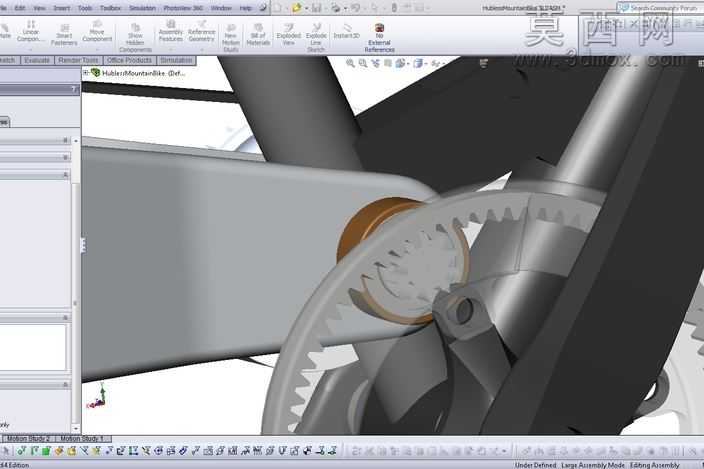

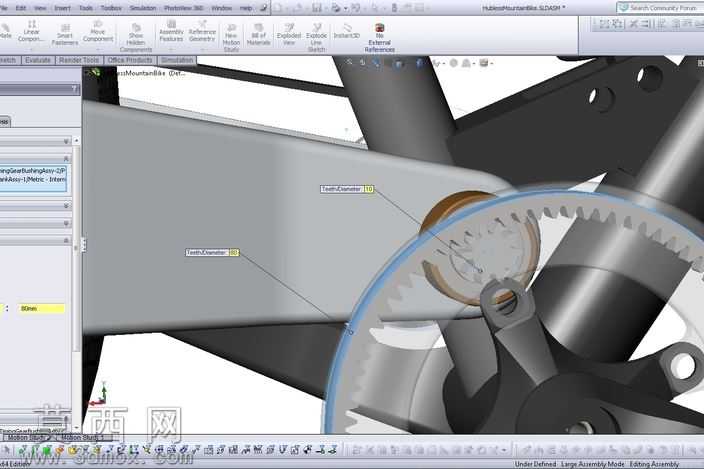

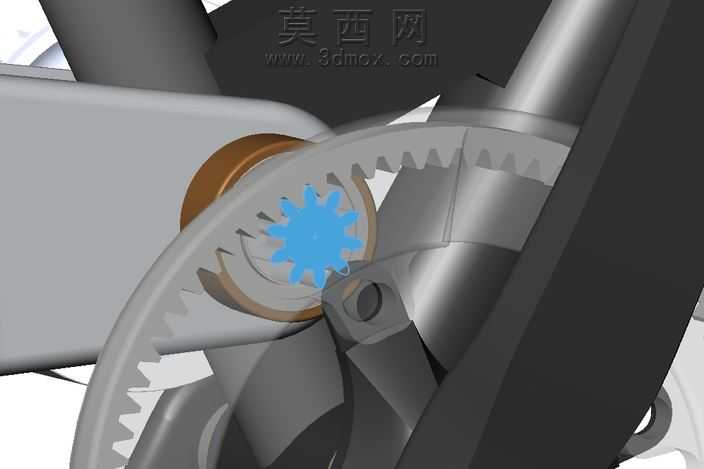

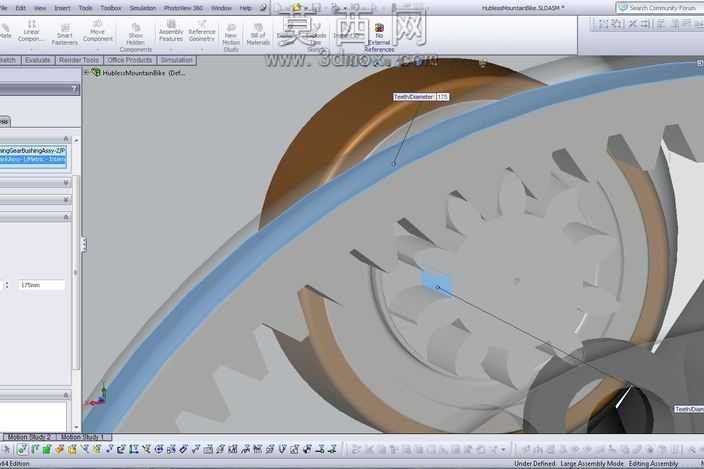

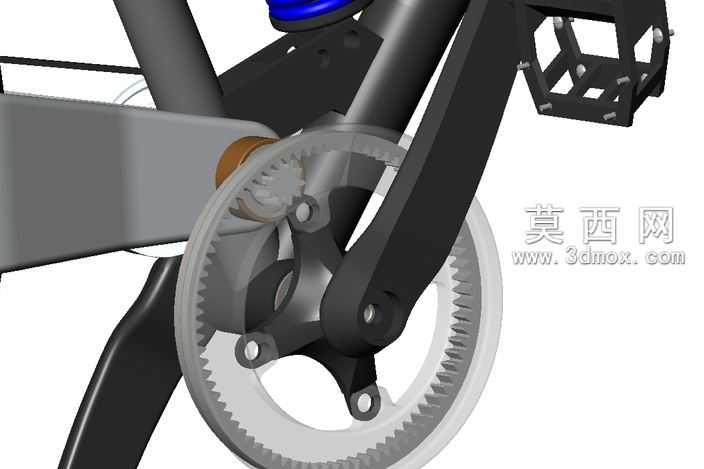

本作品围绕无衬套山地自行车的齿轮传动配合结构展开三维建模设计，依托三维设计环境完成整套机械配合逻辑的搭建与验证。建模阶段首先梳理山地自行车传动系统的核心构件组成，针对无衬套结构的特殊设计需求，对齿轮构件的齿形轮廓、啮合接触面、轴孔配合位进行精准参数化绘制，保证齿距、齿高、啮合间隙等参数完全符合机械传动的设计规范，避免后续配合模拟中出现干涉、卡顿等问题。在机械配合的设置环节，针对齿轮传动的运动特性，依次完成同轴配合、齿面啮合配合、旋转自由度约束的设置，还原齿轮组在实际运行中的啮合传动状态，同时针对无衬套结构的装配特点，优化构件接触面的配合公差，模拟无衬套设计下构件的装配贴合效果，验证该结构在运动过程中的稳定性。材质与渲染环节，针对金属传动构件的材质特性，为齿轮、轴类构件赋予哑光金属材质，还原金属加工后的表面质感，对车架等支撑构件赋予对应材质，通过光影调整突出齿轮啮合部位的结构细节，清晰展示各构件的装配关系与配合位置。设计过程中重点验证机械配合逻辑的合理性，通过运动模拟排查构件间的干涉问题，针对无衬套结构的受力特点，对配合接触面的结构进行微调，保证传动过程中力的传递顺畅，同时兼顾结构的轻量化设计需求，在保证结构强度的前提下优化构件的厚度与轮廓，避免冗余结构增加整体重量。整套设计完整还原了无衬套山地自行车齿轮传动结构的装配与运动逻辑，清晰展示了机械配合在三维建模中的实际应用方式，可作为机械配合设计、自行车传动结构设计的参考案例，帮助理解三维环境下机械约束设置、构件装配验证的完整流程。
