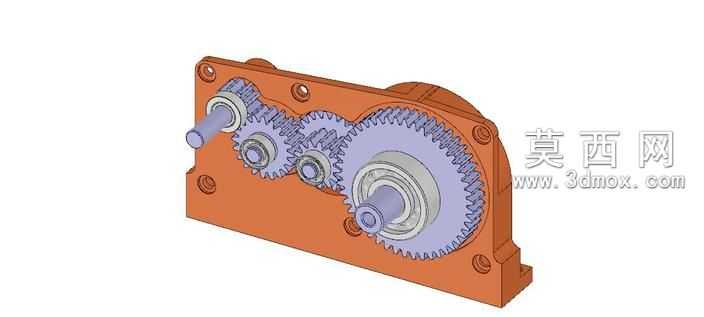

适配旧齿轮的13.6速比齿轮箱三维结构

本齿轮箱三维模型围绕适配旧齿轮的核心设计需求搭建，建模过程中优先匹配存量旧齿轮的安装尺寸、啮合参数，确保旧齿轮可直接装入箱体完成装配，无需额外对齿轮进行二次加工修改。建模阶段首先完成箱体主体的结构搭建，根据旧齿轮的中心距、轴伸长度确定箱体的内腔空间、轴承安装孔位、轴孔同轴度公差，箱体外壳采用一体化铸造成型的结构设计，侧壁设置多道加强筋提升箱体刚性，避免传动过程中箱体受载荷产生形变影响齿轮啮合精度。箱体底部设计带安装孔的法兰底座，可通过螺栓将齿轮箱稳固固定在设备机架上，安装孔位预留足够的螺栓操作空间，方便现场装配与后期维护拆卸。模型中对输入轴、输出轴的轴伸长度、轴径尺寸做了精准匹配，轴端预留轴承安装位与密封件安装槽，可适配标准深沟球轴承与骨架油封，保障传动过程中的转动顺畅与箱体密封性，避免润滑油渗漏。渲染阶段为箱体赋予橙红色铸造漆材质，还原工业齿轮箱的真实外观质感，轴类零件赋予金属调质钢材质，表面做光滑金属质感处理，清晰区分不同零件的材质属性。结构设计上充分考虑旧齿轮的啮合间隙，箱体内腔预留足够的储油空间，可容纳齿轮润滑所需的润滑油，箱体侧壁设置的观察孔位可随时查看内部齿轮啮合与润滑油液位情况，侧面的工艺孔既方便加工阶段的孔位加工，也可作为后期放油、透气的功能接口。整体设计以复用旧齿轮为核心思路，在满足传动速比要求的前提下，最大化降低零部件更换成本，结构紧凑合理，安装固定方式便捷，可直接适配原有设备的安装空间，无需对配套设备做大规模改造，适合旧设备维修、存量齿轮再利用的应用场景，模型完整还原了齿轮箱的装配关系与细节结构，各零件之间无干涉，可直接用于装配验证、结构校核与工程出图参考。
