船舶齿轮箱内齿圈薄片联合结构设计

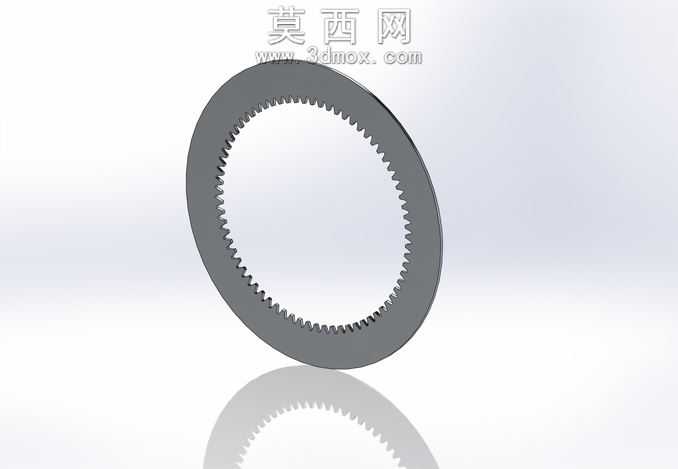

本作品为船舶齿轮箱配套的内齿圈薄片联合结构三维建模成果，建模阶段依托参数化设计逻辑完成整体轮廓搭建，首先以回转体建模指令生成环形基体的基础形态，精准控制内外径尺寸、环体厚度参数，匹配船舶传动系统的装配空间要求。齿形部分采用渐开线齿廓参数化生成方式，严格遵循船舶重载齿轮的齿形标准，逐齿排布内齿结构，保证齿距、齿高、齿向公差符合传动啮合要求，避免后续装配出现卡滞、啮合间隙不均的问题。薄片联合结构的设计上，针对齿轮箱内多片离合或传动薄片的联动需求，在齿圈基体上预留了薄片嵌合的定位结构，通过环形槽、定位凸台的细节建模，实现多片薄片与内齿圈的同轴联动，保证动力传递过程中各薄片同步运转，不会出现相对滑移。材质渲染阶段，针对船舶零部件的使用场景，为模型赋予了合金结构钢的材质属性，调整金属粗糙度、反光度参数，还原经过精加工的金属齿面质感，同时添加了环境反射效果，模拟车间展示场景下的金属光影表现，齿面的细微加工纹理也通过凹凸贴图进行还原，提升模型的真实感。结构设计层面，充分考虑船舶动力传输的重载、高可靠性要求，齿圈基体做了等强度厚度优化，在保证结构刚度的前提下控制整体重量，内齿与基体的过渡位置做了圆角处理，减少应力集中风险，薄片联合的接触面做了平面度细节设计，保证多片叠装时的贴合度，降低动力传递过程中的损耗。建模过程中对所有配合尺寸做了参数关联，后续可根据不同型号齿轮箱的参数需求，快速调整齿圈直径、齿数、薄片安装位尺寸，提升模型的复用性，整体模型完成后经过干涉检查，确认内齿啮合空间、薄片安装位无结构冲突，可直接用于装配模拟、结构校核以及生产加工的参考。
