米格-15战斗机外观三维建模作品

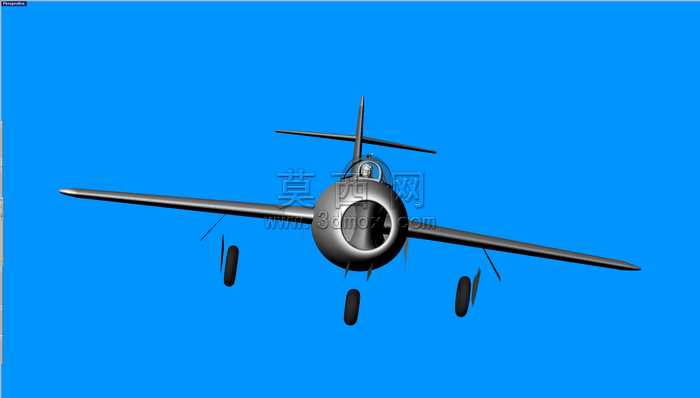

本次建模围绕米格-15战斗机展开，在三维建模流程中，首先参考该机型的历史影像与线稿资料，确定整体机身的比例基准，以机头进气布局为核心定位点，先搭建基础的机身曲面轮廓，确保机头圆形进气道的弧度与机身过渡段的曲面衔接顺滑，避免出现曲面褶皱或曲率突变的问题。建模过程中针对该机型的后掠翼结构做了重点处理，先绘制机翼的翼型截面曲线，通过放样生成机翼基础曲面，再调整机翼后掠角度与上反角，匹配真机的气动外形特征，同时单独处理机翼与机身的连接过渡区域，让翼身融合的曲面自然流畅，还原真机的气动外形特点。尾翼部分分别构建垂直尾翼与水平尾翼的曲面，确保垂尾的后掠角度、平尾的安装位置与真机结构一致，同时还原尾翼与机身尾部的衔接结构。起落架部分采用实体建模方式，分别构建起落架支柱、轮胎、收放连接结构的几何形态，还原前三点式起落架的布局特征，轮胎的弧度、支柱的粗细比例都参考实物资料做了校准。材质与渲染环节，机身主体采用哑光银灰色金属材质，模拟早期喷气式战机的铝合金蒙皮质感，调整材质的反射参数与粗糙度，让金属质感不过于突兀，贴合真机的蒙皮涂装效果；驾驶舱舱盖采用半透明深色玻璃材质，调整透明度与反射率，模拟座舱盖的光学效果；起落架轮胎采用黑色橡胶材质，调整粗糙度参数还原橡胶的哑光质感。渲染时采用纯色亮蓝色背景，突出战机主体的轮廓与结构，通过三点布光的方式，主光源从侧上方照射，勾勒机身的曲面轮廓，辅助光源补光暗部，避免暗部细节丢失，让机身的曲面转折、机翼的厚度、尾翼的形态都能清晰呈现。本次建模同时完成了3D实体表面与2D线框的效果呈现，线框模式下可以清晰看到模型的布线逻辑，曲面部分的布线均匀规整，实体部分的结构线清晰，既保证了外观形态的还原度，也让模型的拓扑结构合理，可用于后续的航空科普展示、军事题材内容制作等场景。建模过程中没有过度添加冗余的内部细节，重点聚焦于外观形态的精准还原，确保从正视图、侧视图、俯视图等多个视角观察时，模型的比例、轮廓都与米格-15真机的特征匹配，机头进气口的圆形轮廓、机炮的预留位置、机翼的翼刀结构都做了对应的还原，让整体模型的识别度充足。
