紧凑型传动齿轮箱壳体结构三维设计

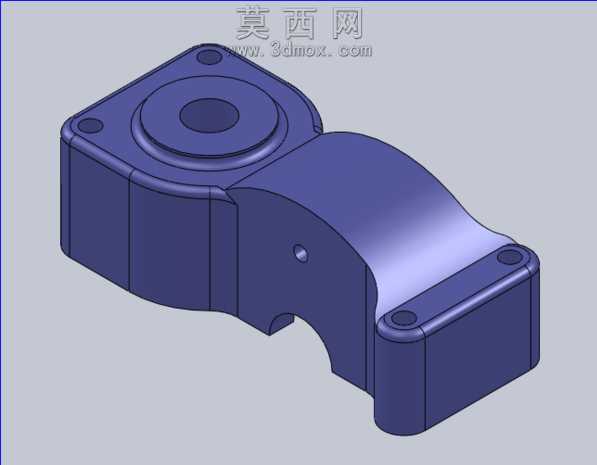

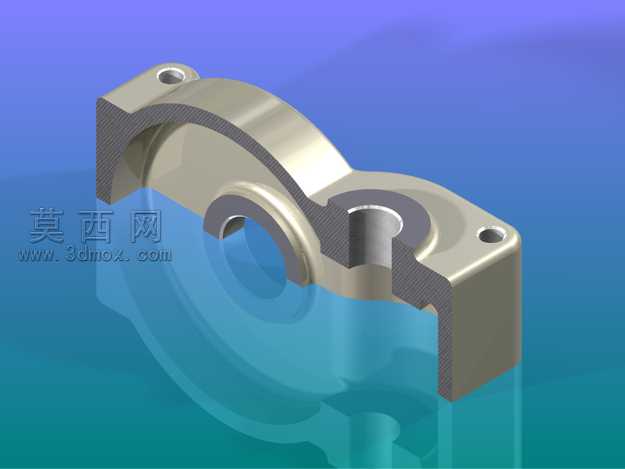

本齿轮箱模型采用三维参数化建模方式构建，建模过程中严格遵循机械零件设计的公差配合与工艺合理性要求，先通过草图绘制勾勒出箱体的整体轮廓基准，依次完成主体拉伸、安装孔位阵列、轴承座凸台切削、连接法兰成型等特征步骤，确保每一处结构尺寸都符合传动部件的装配逻辑。模型渲染阶段采用金属哑光材质搭配局部高光倒角效果，还原了铸铁箱体经机加工后的真实质感，对安装面的粗糙度、边角的工艺倒角、孔位的锪平结构都做了精细化的视觉呈现，能够直观展现零件的加工特征。从结构设计来看，该齿轮箱采用一体化弯折式壳体布局，一端设置大直径轴承安装座用于输入轴定位，另一端延伸出平直安装基面用于箱体与配套设备的固定连接，壳体侧面预留的小孔为润滑油注油孔位，上下分布的沉头孔用于箱盖与箱体的密封连接，整体结构紧凑，在保证内部齿轮传动容纳空间的前提下尽可能压缩了外部体积，适合安装空间受限的传动场景。设计过程中充分考虑了箱体的受力特性，在轴承座与主体连接位置做了圆弧过渡加强处理，避免应力集中导致的箱体开裂，安装法兰面的厚度经过强度校核，能够承受传动过程中产生的径向与轴向载荷，内部型腔的轮廓完全匹配齿轮副的运动包络线，既避免了运转过程中的干涉问题，也尽可能减少了箱体的多余材料，实现轻量化与结构强度的平衡。模型的每一处特征都具备可编辑性，能够根据实际传动参数调整轴孔间距、安装孔位尺寸、箱体壁厚等参数，可直接用于后续的工程图生成、装配模拟、有限元分析等后续设计环节，完整还原了齿轮箱从概念设计到细节优化的全流程建模思路，兼顾了结构实用性与工艺可行性。
