船舶用安全网格漏斗结构设计

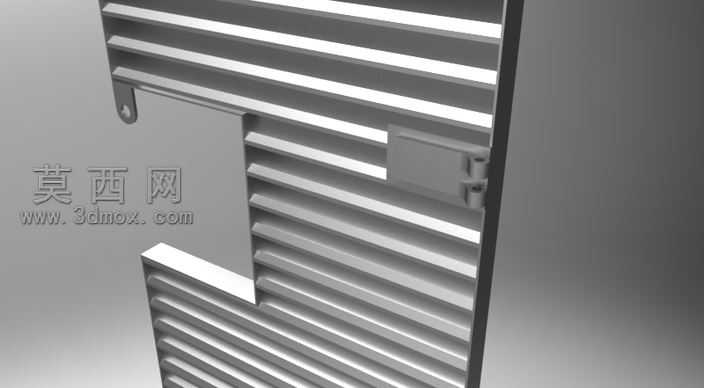

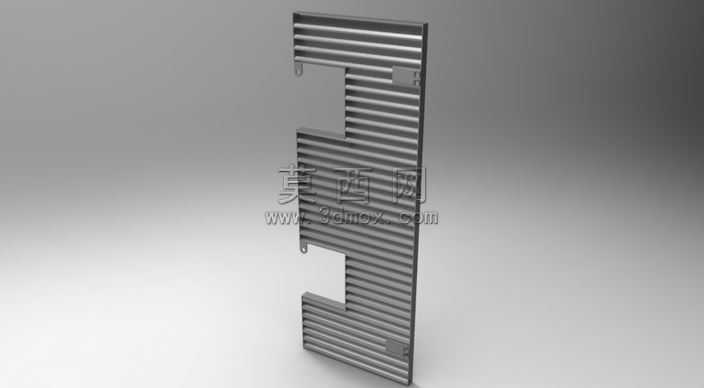

本作品为船舶领域应用的安全网格漏斗三维设计，建模阶段采用SolidWorks完成全参数化结构搭建，首先基于船舶舱室排水、杂物过滤的实际工况需求，确定漏斗的整体轮廓尺寸与网格排布逻辑，对横向格栅条做等距阵列排布，保证格栅间隙既满足流体快速通过的通流要求，又能阻挡大尺寸杂物落入管路造成堵塞。建模过程中对格栅与侧边围板的连接位置做了圆角过渡处理，避免尖锐应力集中点，同时在构件侧边预留了安装固定的铰接卡扣结构，可实现漏斗与舱壁安装位的快速拆装，方便后续的清理与维护作业。材质渲染阶段选用哑光金属材质模拟船用不锈钢的表面质感，调整材质的粗糙度与反射参数，还原不锈钢构件在船舶高湿高盐环境下的哑光金属外观，对格栅的棱边做细微的倒角高光处理，让渲染效果更贴近真实金属构件的加工质感。结构设计上重点考量了安全防护属性，格栅条采用加厚截面设计，保证人员踩踏时具备足够的结构强度，不会出现格栅变形断裂的安全隐患，围板与格栅的连接位置做了一体化的加强筋设计，提升整体结构的抗冲击性能，可适配船舶航行过程中的颠簸振动工况。设计思路围绕船舶舱室的实际使用场景展开，摒弃了传统漏斗结构易堵塞、强度不足的缺陷，将安全网格的防护功能与漏斗的导流收集功能做一体化整合，既能够实现舱面积水、散落物料的导流收集，又能够通过网格结构实现杂物过滤与人员踩踏防护的双重作用，所有安装结构均做了通用化设计，可适配多数标准船舶舱室的安装位尺寸，无需额外做定制化修改即可直接投入生产应用，建模过程中对所有配合尺寸做了公差校验，保证构件生产后可顺利完成装配，不存在干涉错位的问题。
