阳极氧化合金焊接压力容器支架设计

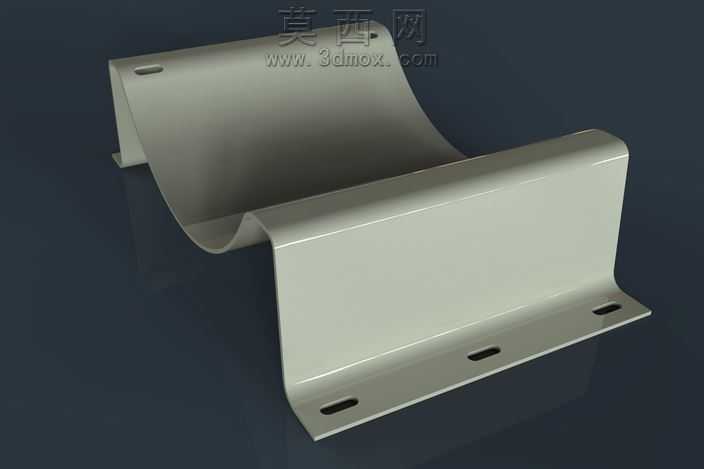

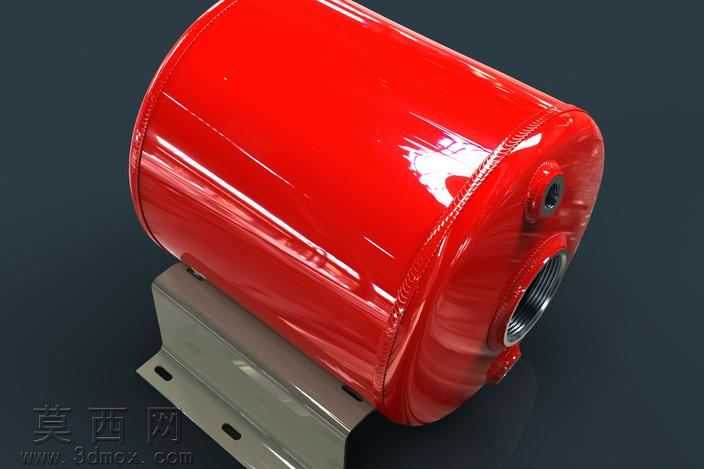

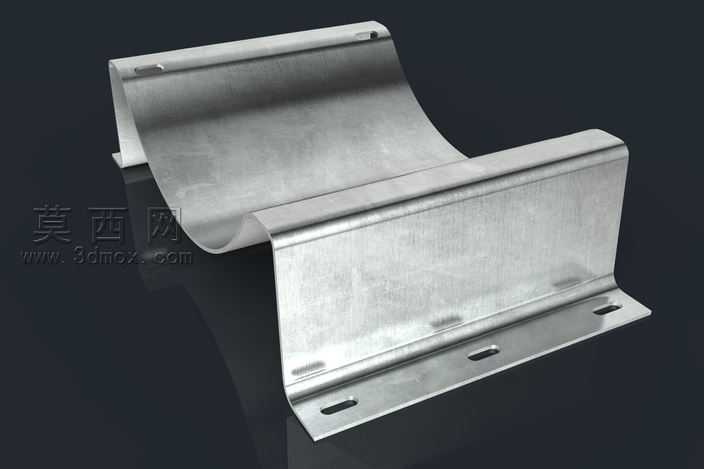

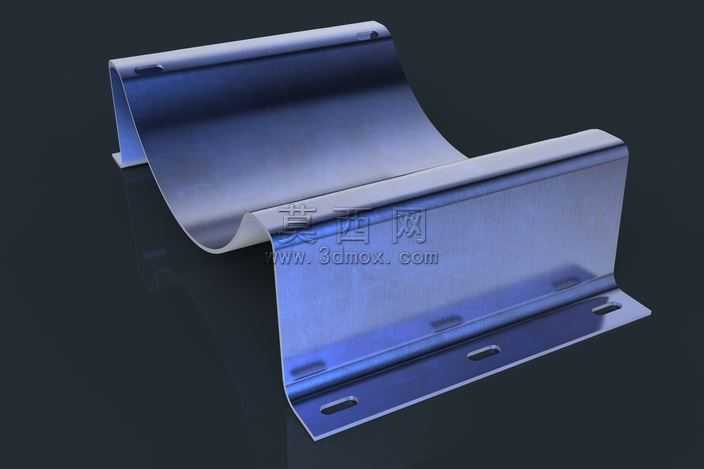

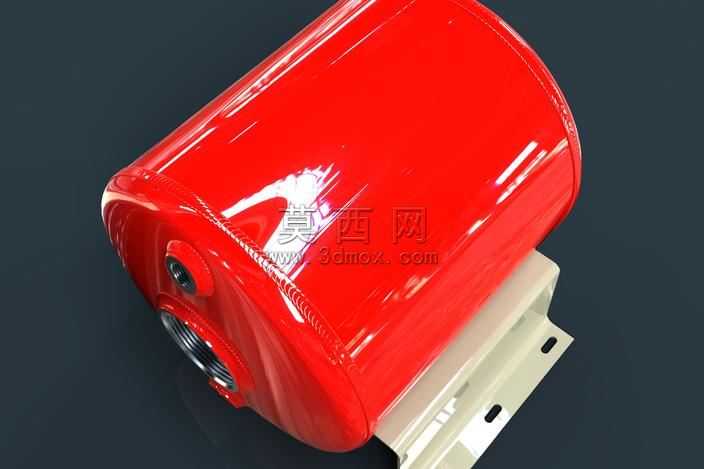

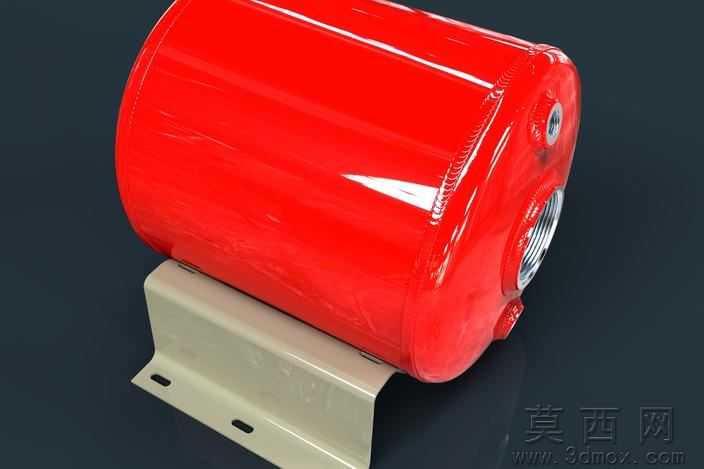

本作品为阳极氧化铝合金材质的焊接压力容器配套安装支架，整体建模过程围绕工业承压容器的实际安装使用需求展开，首先在三维建模环境中完成罐体主体的参数化构建，严格遵循2毫米壁厚的设计要求，精准还原8英寸外径、12英寸长度的罐体核心尺寸，对罐体表面的焊接接缝做了精细化的曲面处理，还原卷板焊接成型的工艺特征，在罐体接口位置分别设计了不同规格的连接孔位，包含大口径螺纹主接口与小规格侧装接口，对接口处的螺纹结构做了细节建模，还原工业管件的真实连接结构。配套的安装支架采用折弯钣金结构设计，建模时还原了钣金折弯、冲孔的工艺特征，支架上预留的长条形安装孔可适配不同位置的安装固定需求，支架与罐体的连接位置做了贴合曲面的适配处理，保证焊接装配时的结构贴合度。材质渲染阶段，罐体主体采用高光亮面红色烤漆材质，调整材质的反射参数与高光粗糙度，还原金属罐体表面烤漆的亮泽质感与光影反射效果，清晰呈现罐体表面焊接棱线的光影层次；支架部分采用哑光金属材质，还原冷轧钢板折弯成型后的磨砂金属质感，与亮面罐体形成鲜明的材质对比。设计过程中充分考虑压力容器的结构合理性，罐体上的卵圆孔与侧圆孔位置做了结构加强处理，横向保留的焊接定位结构可直接适配焊接压力容器的通用装配工艺，整体模型的结构比例完全参照工业实物的尺寸规范，所有接口位置的尺寸、安装支架的孔位间距都符合实际工业安装的通用标准，渲染阶段采用深色影棚背景搭配定向光源，突出罐体的曲面形态与材质质感，完整呈现该承压容器支架的结构细节与工业设计特征，可直接用于工业产品展示、装配模拟以及相关工艺教学参考使用。
