家用防护网罩精细三维结构设计

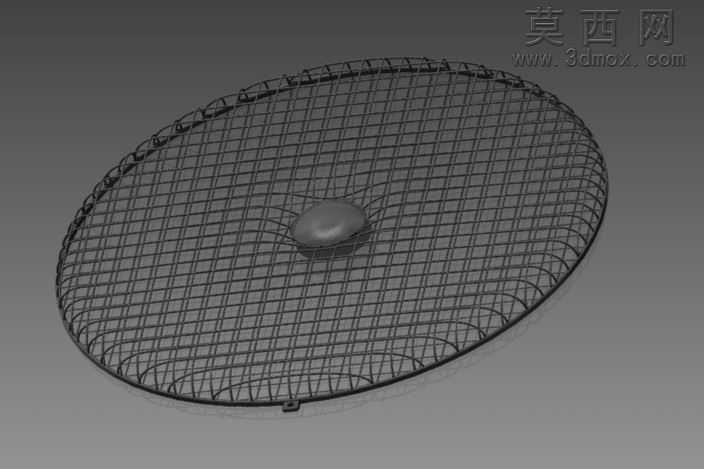

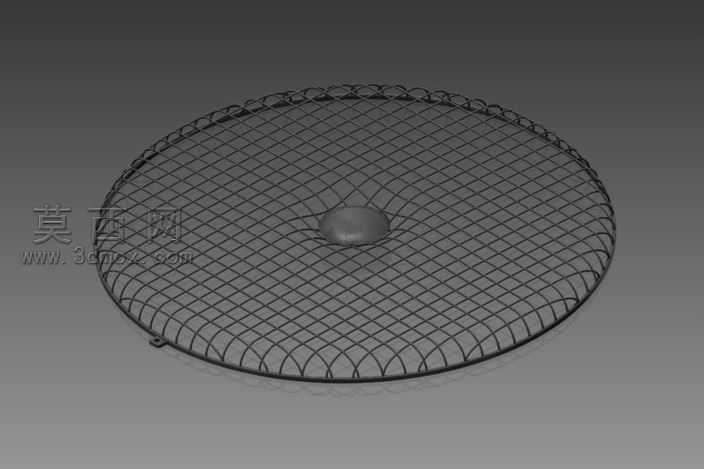

本作品为家用风扇配套防护网罩的三维设计模型，整体采用正圆形对称结构设计，建模过程中首先以基准平面绘制网罩外轮廓的闭合草图，通过拉伸命令生成网罩外圈的包边基础实体，再对包边边缘做圆角过渡处理，避免尖锐棱角带来的安全隐患。网面部分采用径向肋条与环形肋条交错排布的格栅结构，建模时先绘制单根径向肋条的路径草图，通过扫描命令生成单根肋条实体，再利用圆周阵列命令围绕中心轴均匀排布所有径向肋条，保证每根肋条间距一致、受力均匀；环形肋条则以中心为原点绘制不同直径的同心圆草图，同样通过扫描生成环形实体，与径向肋条做布尔合并运算，形成完整的网状格栅结构，格栅间隙经过尺寸校核，既保证通风散热效率，又能避免手指误入接触扇叶，满足家电安全防护标准。网罩中心位置设计有凸起的圆形固定端盖，端盖边缘做圆弧过渡，通过凸台拉伸与中心定位柱结构实现与风扇机头的卡扣式装配，无需额外紧固件即可完成安装。网罩侧边下方设计有小型定位卡扣，用于与风扇后网罩的卡槽配合，实现前后网罩的快速扣合固定，卡扣结构做了加厚处理，保证多次拆装不易断裂。材质设计上整体采用哑光黑色硬质工程塑料材质，渲染时调整材质的粗糙度参数模拟磨砂塑料质感，对肋条交叉位置做轻微的倒角处理，避免应力集中，提升结构耐用性。设计过程中充分考虑家用场景的使用需求，整体结构轻量化的同时保证结构强度，所有曲面过渡顺滑无突兀棱角，既满足防护功能需求，也兼顾外观的简洁规整，适配多数台式、落地式家用电风扇的装配尺寸，可直接用于结构验证、开模生产参考或产品装配演示。
