透明注塑塑料盖成型模具结构设计

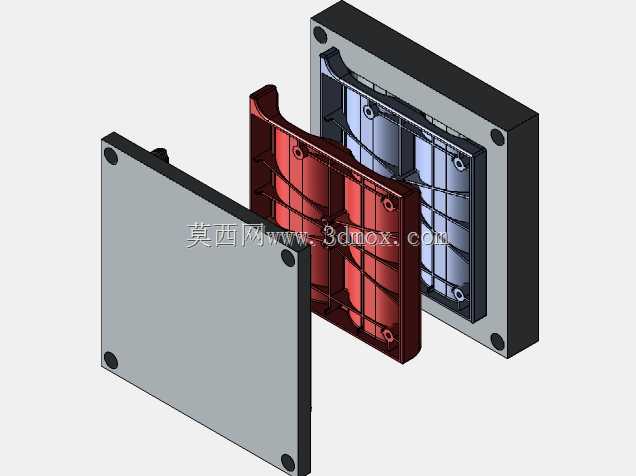

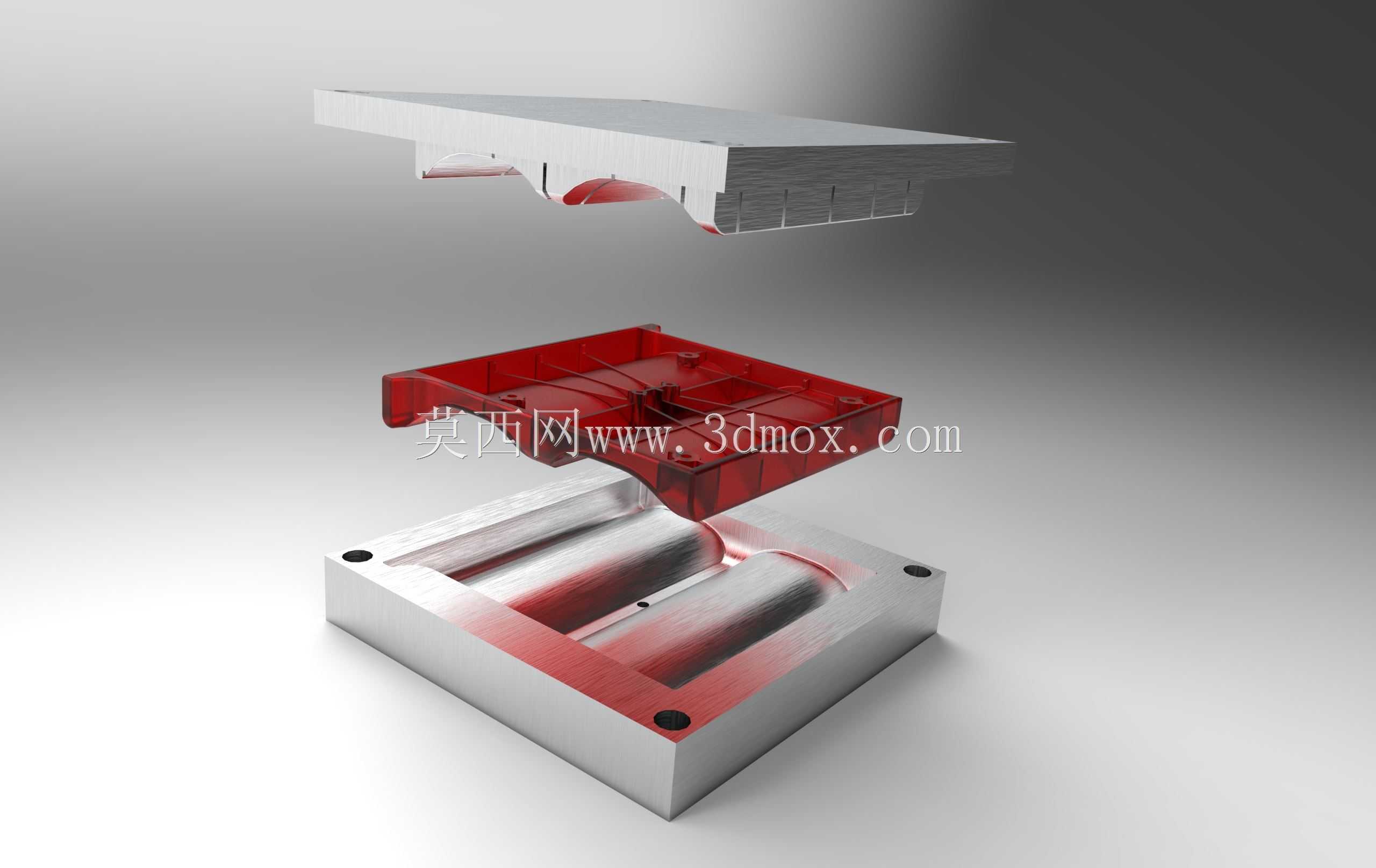

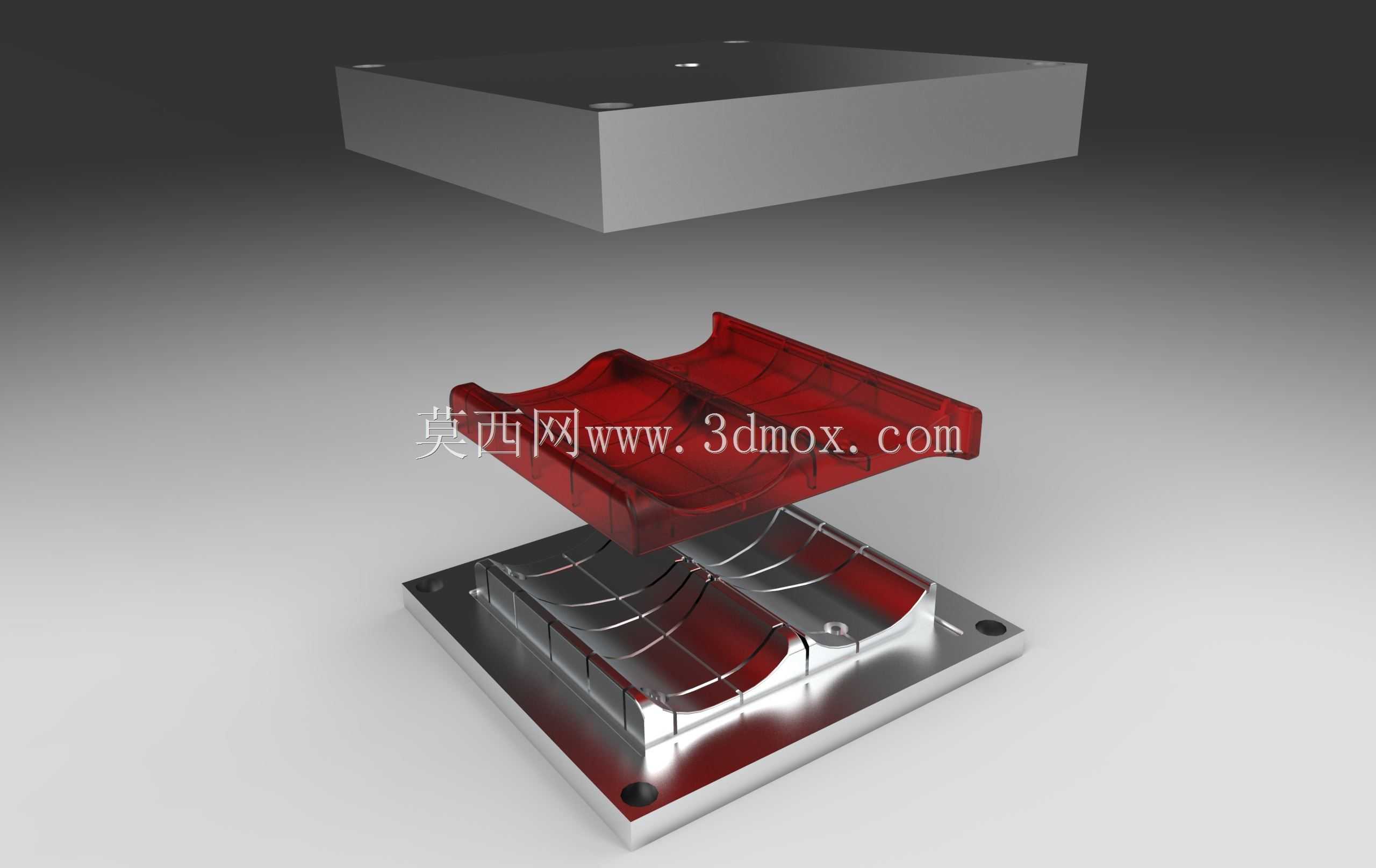

　　这套模具针对带曲面造型的透明塑料盖开发，核心成型部分采用上下分模结构，定模侧加工出与塑料盖外表面完全贴合的凹模型腔，表面做镜面抛光处理，适配透明PC材质的外观要求，避免成型后表面出现流痕、熔接痕影响透光效果。动模侧的凸模型芯完全复刻塑料盖的内表面结构，针对盖体内部的弧形加强筋做了0.5度的脱模斜度处理，筋位根部预留R0.3的圆角，既可以减少注塑时的应力集中，也能避免顶出时筋位被拉白、断裂。

　　从实际生产场景来看，这类模具多用于小型消费电子配件、小型仪器面板外盖的批量注塑生产，适配120吨到160吨规格的卧式注塑机，模架整体采用标准龙记模胚加工，长宽尺寸控制在250mm*300mm范围内，厚度为280mm，安装时直接匹配注塑机的标准T型槽压码位置，不需要额外加工定制安装孔，上下模的定位采用四个精密导柱导套配合，导柱做了渗碳淬火处理，硬度达到HRC58-62，长期生产不会出现定位偏移导致的产品错边问题。

　　浇注系统设计在模具的中心位置，采用点浇口进料，浇口直径控制在0.8mm，开模时浇口可以自动和产品分离，不需要后续人工修剪浇口，减少后工序的工作量。冷却水路围绕型腔和型芯做环绕布置，水路直径为8mm，距离成型面的距离保持在15mm左右，相邻水路的间距为25mm，保证成型时模温均匀控制在60-80摄氏度区间，避免透明件因为冷却不均出现局部应力开裂、透光率不均的问题。顶出结构采用顶针+顶板结合的方式，在塑料盖的边缘非外观面位置布置6根直径2mm的圆顶针，同时型芯内部设置一块顶板，顶出时受力均匀，不会让透明盖体出现顶出痕迹、顶白缺陷。

　　设计过程中优先考虑了量产的稳定性，分型面选择在塑料盖的最大轮廓线位置，分型面做了1度的贴合斜度，合模时可以自动锁止，减少飞边的产生。针对排气需求，在型腔的末端也就是塑料最后填充的位置，开设了深度0.02mm的排气槽，槽宽5mm，直接连通到模架外部，避免注塑时型腔内的气体无法排出，导致产品出现缺胶、气泡、烧焦等缺陷。模具的复位采用复位杆+弹簧的双重结构，合模前弹簧可以带动顶出机构先回到初始位置，避免顶针和型腔碰撞损坏，复位杆做了淬火处理，长期反复合模不会出现磨损变形。

　　从实际装配的边界来看，这套模具的浇口套采用标准件，进料口球面半径和注塑机喷嘴匹配，定位圈直径为100mm，和注塑机的定位孔间隙配合，安装时可以快速对准中心，不需要反复调整位置。所有的模板螺丝都采用12.9级高强度内六角螺丝，锁模力均匀分布在模架四周，避免长期生产出现模板变形。针对透明塑料的成型特性，型芯和型腔的钢材选用S136镜面模具钢，淬火后硬度达到HRC48-52，抛光后可以达到镜面效果，同时具备不错的防锈能力，生产过程中接触冷却水不容易生锈，不会影响产品的表面质量。

　　这套结构的模具在实际生产中成型周期可以控制在25秒左右，开模行程只需要150mm就可以顺利取出产品和料头，适配多数中小型注塑车间的设备条件，生产过程中工艺调整窗口较宽，即使注塑压力、保压时间有小幅波动，也不容易出现飞边、缺胶的问题，产品的尺寸一致性可以稳定控制在±0.05mm范围内，满足小型塑料盖的装配公差要求，盖体和配套的底座装配后配合间隙均匀，不会出现翘曲导致的装配缝隙不均问题。
