注塑模具堆芯与空腔结构设计方案

　　这套模具结构针对带深腔与内嵌堆芯特征的注塑件成型需求开发，核心解决常规侧抽芯结构无法处理的内部倒扣、壁厚不均问题，目前在小型家电外壳、工业接插件壳体的量产场景中应用较多。从实际生产反馈来看，这类带堆芯嵌件的模具结构，能将单模成型周期控制在28秒以内，产品成型后的内壁尺寸公差可稳定保持在±0.02mm区间，远优于常规斜顶结构的成型精度。

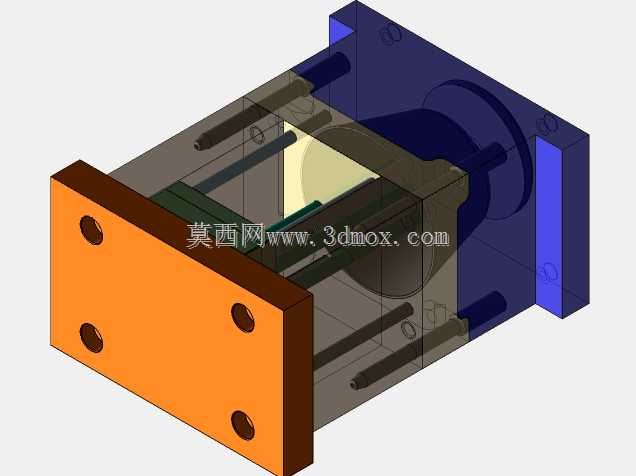

　　设计初期首先明确了安装边界约束：整套模架的安装孔位完全适配市面主流120吨卧式注塑机的模板定位尺寸，定模侧的橙色安装法兰预留4个M12沉头安装孔，孔位中心距严格匹配注塑机定模板的T型槽间距，无需额外加工过渡连接板即可直接上机装夹，有效减少上机调试的准备时间。动模侧的蓝色承托板厚度设计为22mm，可承受最大80MPa的注射保压压力，避免长期生产后出现模板变形导致的飞边问题。

　　堆芯部分采用分体式镶拼结构，而非传统的整体式型芯，这一设计思路主要考虑两个工程实际问题：一是深腔部位的冷却水路排布，整体式型芯无法在内部加工随形水路，容易导致产品内壁冷却不均出现缩痕，分体镶拼的堆芯可在拼接面预先铣出冷却水道槽，拼接后形成闭环随形水路，冷却水流经堆芯核心区域时可快速带走熔融塑料传递的热量，将产品冷却时间占整个成型周期的比例从40%压缩至22%；二是易损部位的维护成本，堆芯前端与塑料接触的棱边在长期开合模、取件过程中容易出现磨损，分体结构可单独更换磨损的镶件，无需将整个型芯从模架中拆下，大幅降低停机维护的时间成本。

　　空腔部分的成型面做了0.15°的脱模斜度处理，所有棱边均倒R0.3mm的圆角，避免脱模时产品表面被拉伤。导向系统采用4根直径20mm的精密导柱配合无油导套，导柱的安装同轴度公差控制在0.01mm以内，保证开合模过程中堆芯与空腔的对中精度，避免出现偏心导致的产品壁厚差超差问题。顶出机构采用顶杆+推板组合的方式，堆芯周边均匀布置6根直径4mm的圆顶杆，空腔外沿设置整圈推板，顶出时受力均匀，不会出现产品顶白、变形的问题。

　　在流道设计上，采用偏心浇口进胶，浇口位置设置在产品非外观面的侧壁处，浇口直径为1.2mm，配合冷料穴可有效捕获料流前端的冷料，避免冷料进入型腔导致产品表面出现冷料斑。排气槽开设在动模分型面的末端，槽深0.02mm，宽度8mm，可在注射过程中快速排出型腔内的空气，避免产品出现烧焦、缺胶的缺陷。

　　从装配逻辑来看，整套模具的零件全部采用基准统一原则加工，所有模板、镶件的加工基准均与模架中心重合，堆芯与动模板的配合采用H7/m6的过渡配合，既保证装配后的定位精度，又不会出现过紧导致的拆卸困难。日常生产维护时，仅需拆开动模侧的承托板即可清理排气槽、更换磨损的顶杆，无需将整套模具从注塑机上拆下，大幅提升量产过程中的运维效率。针对部分含玻纤的改性塑料成型场景，堆芯表面做了氮化处理，表面硬度可达HRC62以上，可有效抵抗玻纤对成型面的冲刷磨损，将模具的正常量产寿命提升至30万模次以上。
