雅马哈Tenere摩托中央安装板结构设计

　　这款安装板是针对雅马哈Tenere系列摩托改装场景开发的中央承载构件，主要适配摩托车架中部的空余安装空间，用于替代原厂塑料护板或简易支架，为车载电控模块、小型储物单元、辅助供电组件等加装部件提供稳定的铝制安装基面。从实际改装场景来看，多数越野摩托用户在长途穿越或非铺装路面骑行时，会额外加装GPS模块、USB供电组、应急点火模块等附属部件，原厂预留的安装点位零散且承载强度不足，塑料材质在持续颠簸、碎石冲击下容易出现开裂、固定位滑牙的问题，这款铝制安装板正是针对这类痛点做的结构优化。

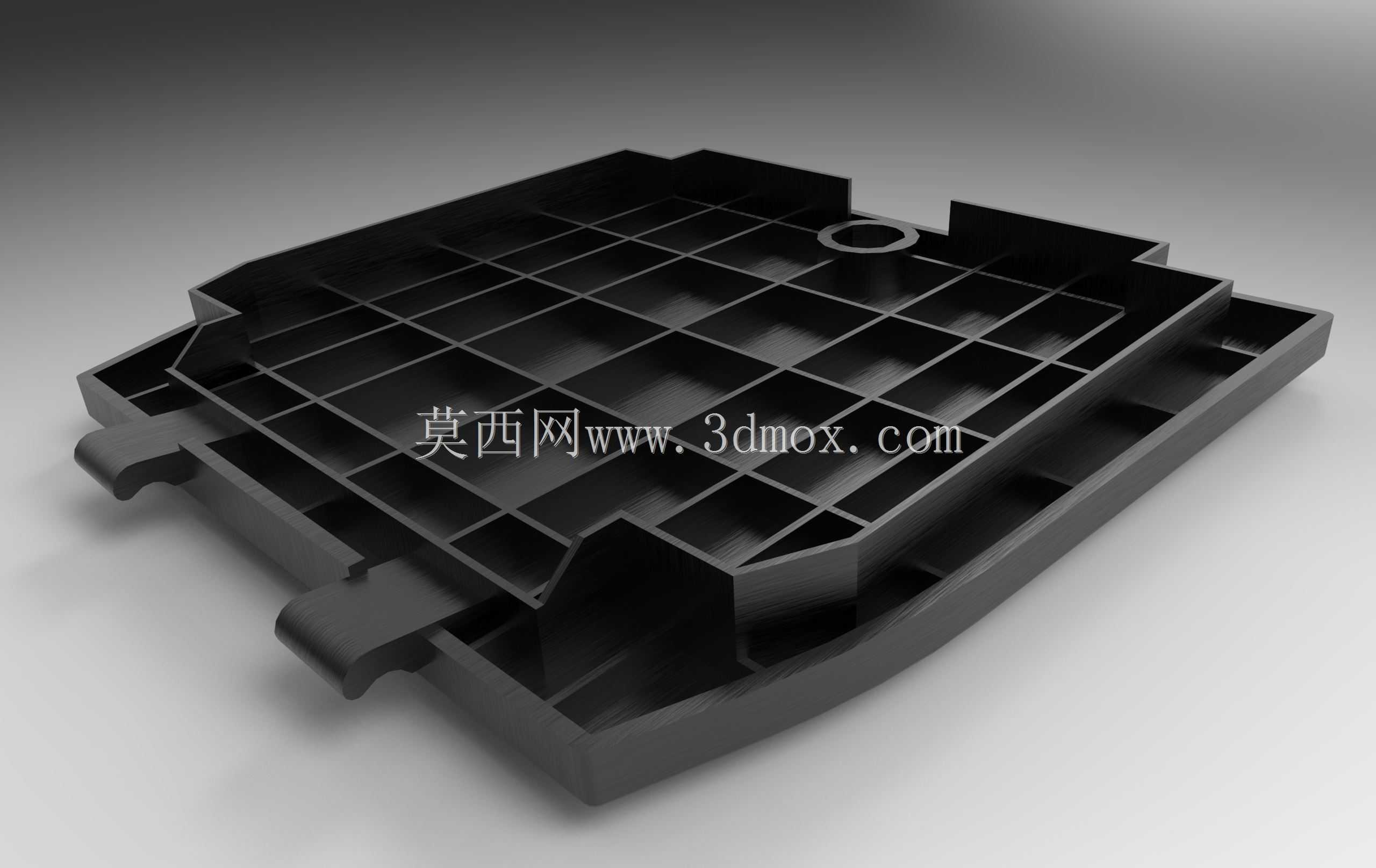

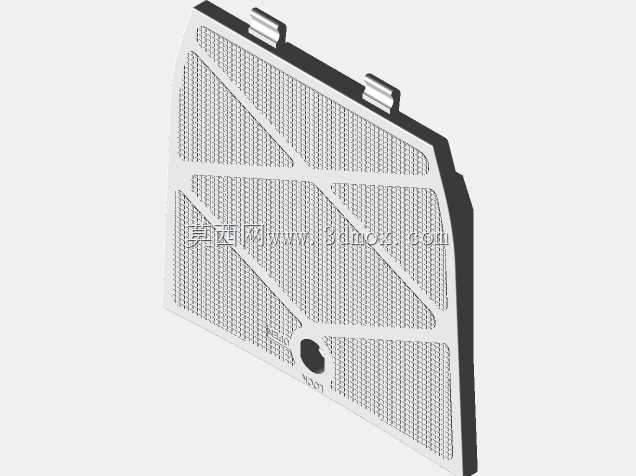

　　设计层面首先考虑了安装边界的适配性，整体轮廓完全贴合Tenere车架中部的安装点位，四个角位的固定孔位与原厂车架预装孔完全对齐，不需要额外对车架做打孔、焊接改造，用户可以直接利用原厂螺栓完成固定，避免改装过程中破坏车架原有防腐层与结构强度。板面做了分区加强筋设计，没有采用整块实心铝板的方案，而是通过交叉分布的凸起筋条将板面分割为多个三角形承载区域，在保证整体刚性的前提下降低了构件自重，不会给摩托前部增加过多簧下质量，影响越野状态下的操控灵活性。

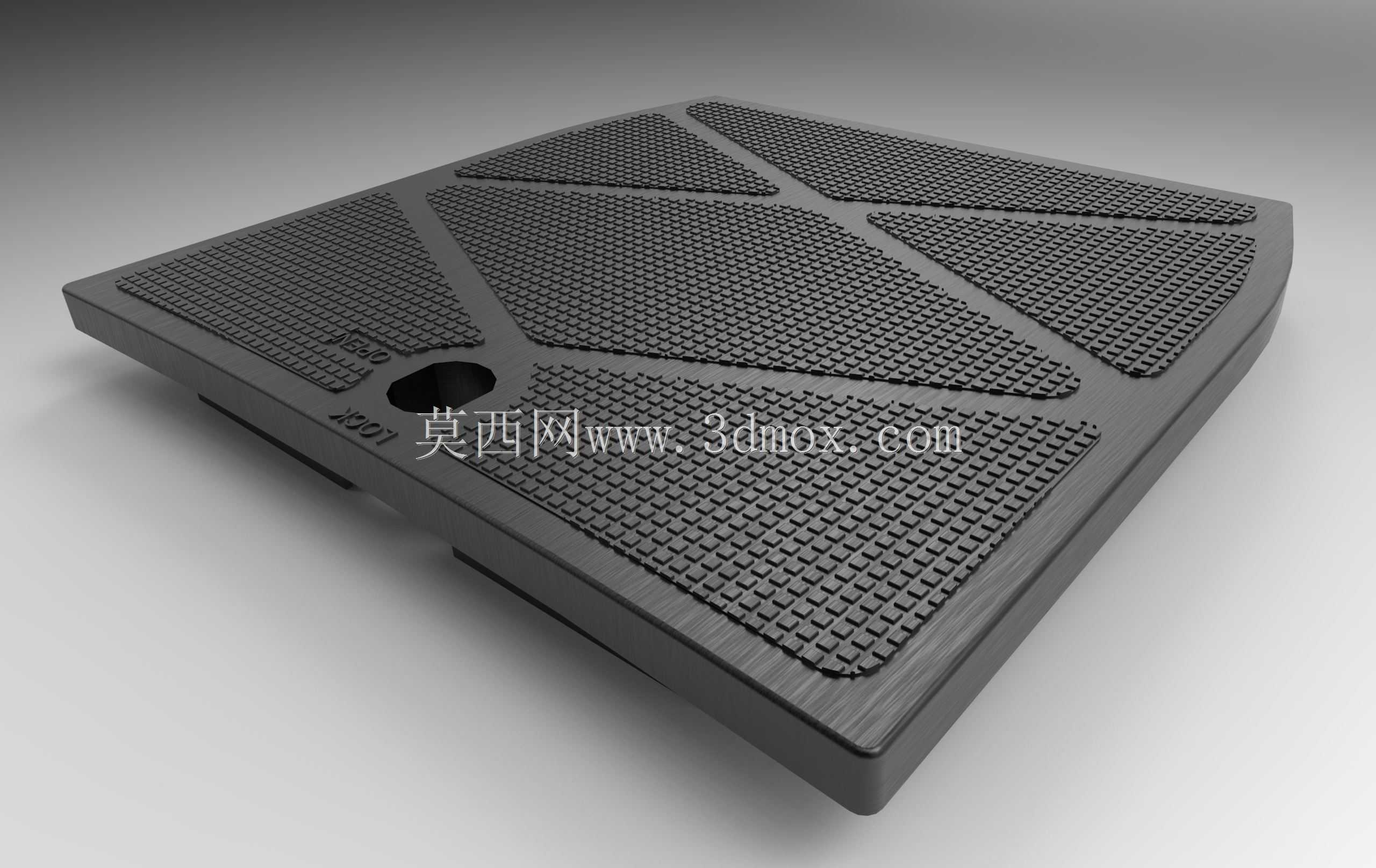

　　板面的防滑纹理采用了密集的方格凸点设计，一方面是在安装外置部件时，增大部件安装底座与板面的接触摩擦力，即使固定螺栓出现轻微松动，部件也不会在骑行过程中出现滑移；另一方面这种纹理结构也能在碎石击打、鞋底误蹭时分散应力，避免板面出现明显的划痕或凹陷，同时提升了构件的外观质感，和越野摩托的硬派风格匹配。板面上预留的沉头孔位专门做了公差匹配，适配M6标准螺栓的安装要求，沉头深度刚好覆盖螺栓头厚度，安装后螺栓不会突出板面，避免剐蹭到骑手的骑行裤或者挂载的行李。

　　从功能特性来看，这款安装板除了作为承载基面外，本身也可以作为中央位置的防护构件，铝制材质的抗冲击性能远优于原厂塑料件，在车辆发生侧滑或者正面受到碎石冲击时，能够阻挡异物直接撞击车架中部的线路接头与电控部件，降低越野过程中线路破损、模块故障的概率。板面的边缘做了1.5mm的圆角倒边处理，没有尖锐的棱角，避免安装或者骑行过程中划伤骑手，也不会剐蹭到相邻的线束外层绝缘皮。

　　实际安装时需要注意，安装板与车架之间需要预留2mm的橡胶减震垫，抵消发动机传递到车架的高频振动，避免长期振动导致安装板上固定的电子元件出现引脚脱焊、接触不良的问题。板面的承载上限经过实际测试，在四个固定点完全锁止的状态下，可以稳定承载3kg以内的附属部件，完全覆盖常规长途穿越需要加装的电控组件、小型工具盒的重量需求，不会出现板面变形、固定位断裂的问题。

　　结构建模过程中，针对安装板的拔模角度做了优化，所有凸起筋条的拔模角度设置为1.5度，既满足铝制压铸或者CNC加工的工艺要求，也不会因为拔模斜度过大导致筋条顶部厚度不足，影响结构强度。板面的凸点纹理高度统一设置为0.8mm，既保证足够的摩擦力，也不会因为凸点过高导致积灰、难以清理，越野骑行后附着的泥污可以直接用高压水枪冲洗干净，不会在纹理缝隙中残留。

　　针对不同的改装需求，板面上除了对齐原厂的固定孔位外，还预留了多组通用安装孔，孔位间距按照常用车载配件的安装尺寸设置，用户不需要额外打孔就可以直接固定市面上主流的摩托改装配件，降低改装的加工门槛。安装板的整体厚度为5mm，边缘位置做了减薄处理，厚度过渡到3mm，在保证边缘强度的前提下，进一步控制构件自重，整体重量控制在400g以内，不会对车辆的配重平衡造成明显影响。
