Holybro PM02D带线式电源供电模块结构

　　这款带双XT60输出接线的电源模块，核心应用场景集中在小型无人飞行器、微型移动机器人的动力配电链路中，承担主电源输入分流、电压转换、供电回路保护的核心作用，是飞控系统、外设传感器与动力电池之间的关键连接节点。从实际装机使用的角度看，该模块直接串接在动力电池与用电负载之间，输入端接电池主供电，两个带护套的输出端分别对接飞控供电回路与大电流动力负载回路，板载的滤波电容可滤除动力回路启停时产生的电压尖峰，避免飞控、GPS等敏感器件因电压波动出现复位、采样失准的问题。

　　从结构设计思路来看，模块采用PCB板载集成加外接引线的组合方案，核心功率器件直接焊接在PCB主基板上，电解电容采用卧式贴装布局，尽可能压缩模块整体的竖向安装高度，适配无人机机架内部狭窄的堆叠安装空间；两端的动力引线采用红黑分色的硅胶耐热线材，线径匹配持续20A以内的电流传输需求，引线端部直接压接XT60连接器公头，连接器尾部做了应力释放的护套结构，避免装机后线材反复弯折导致的线芯断裂、焊点脱开问题。PCB板边缘预留了两个对称的安装定位孔，可通过M2尼龙螺柱直接固定在碳纤维机架的安装位上，安装孔位间距适配主流3寸、5寸穿越机以及小型教育机器人的机架安装孔标准，不需要额外做打孔改装就能直接固定。

　　实际装机时需要注意的安装边界在于，模块整体的横向长度包含两端连接器在内约为72mm，板身最大宽度约18mm，最高凸起位置为卧式电解电容的顶部，距离PCB板面高度约8mm，安装时需要在板件上下预留至少2mm的安全间隙，避免与上层叠装的飞控板、下层的碳纤维机架板出现硬接触摩擦，导致PCB表层绝缘层破损短路。模块上的功率MOS管、整流器件在满负载工作时会产生一定热量，安装位置要避开机架上的封闭堆叠区域，尽可能保留一定的空气对流空间，不需要额外加装散热片就能满足持续工作的散热需求。

　　从功能特性上看，该模块集成了电压采样、电流采样的信号输出引脚，可直接通过配套的排线对接飞控的电源检测端口，实时回传电池的实时电压、回路工作电流参数，为飞控的低电压报警、剩余电量估算提供准确的采样数据，不需要额外外接电压电流传感器，简化了整机的接线复杂度。板载的防反接保护电路可在电池接反的情况下直接切断回路，避免后端的飞控、电调等贵重器件因反接电压烧毁，降低装机调试过程中的操作失误带来的器件损坏风险。

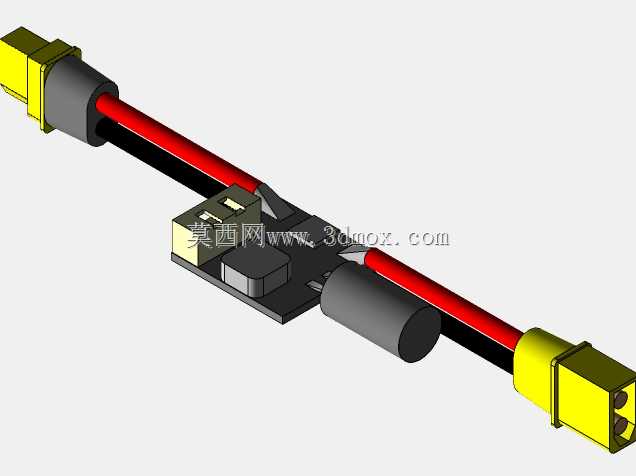

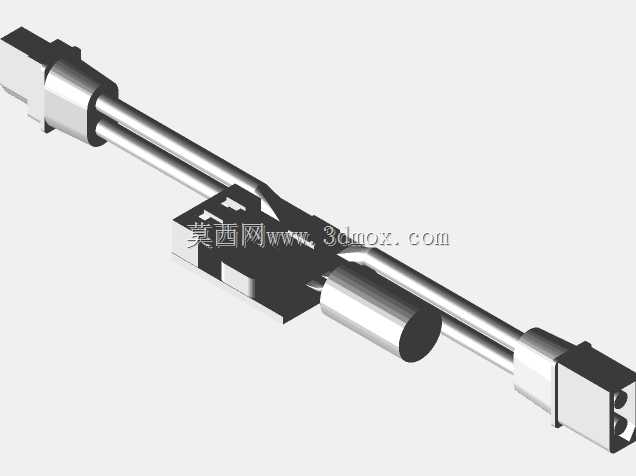

　　在结构建模的细节处理上，该模型完整还原了PCB板的轮廓、板载元器件的布局位置、引线的弯折走向以及两端连接器的卡扣结构，所有配合尺寸都按照实物1:1还原，可直接用于无人机整机的虚拟装配验证，检查模块与机架、其他机载设备的安装干涉情况，提前调整机架内部的器件布局方案，减少实际装机时的反复调整工作量。建模时对线材部分做了刚性形态的固定处理，还原了装机时引线的自然弯折角度，可直接用于整机装配的爆炸图制作、装配工艺指导文件的配图使用，不需要再额外调整线材的形态。
