3D打印设备配套报警系统开关防护盖

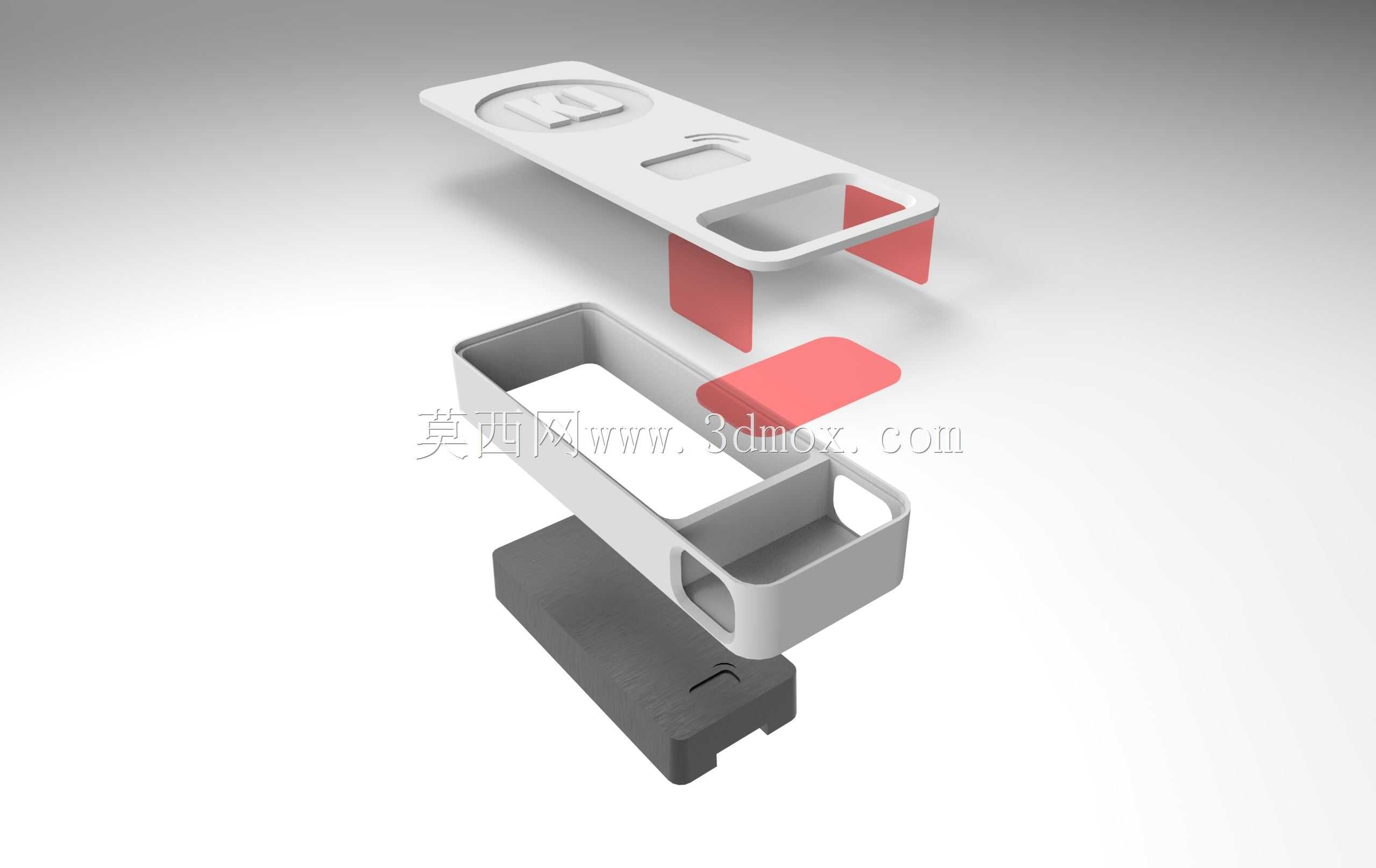

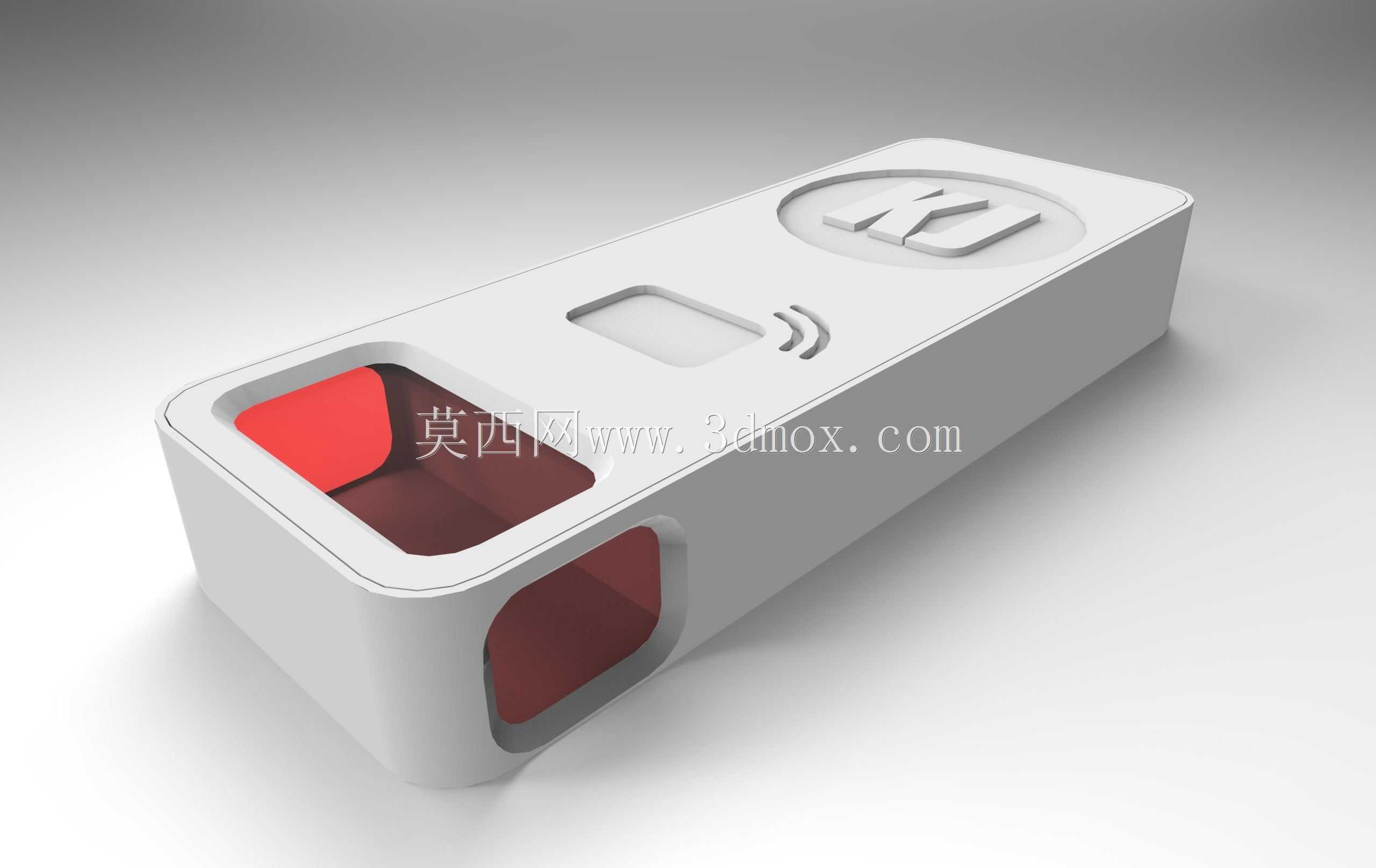

　　这款防护盖是面向桌面级FDM3D打印设备的报警触发系统配套结构件，主要适配打印作业过程中需要人工快速触发停机、异常告警的操作场景，在打印车间多台设备并行排布的作业环境下，能够为外露的报警开关提供物理防护，同时保留清晰的操作识别区域，避免日常清理设备、更换耗材、取放打印件过程中误触开关触发无效告警，也能阻挡打印过程中飘散的PLA、ABS耗材碎屑、冷却风道带出的粉尘落入开关缝隙，降低开关卡滞、接触不良的故障概率。从结构设计逻辑来看，整体采用一体化长方体壳体造型，没有多余的拼接结构，适配3D打印一次成型的加工特性，不需要额外做拆件支撑设计，打印完成后仅需简单去除底部支撑即可直接装配，能够大幅降低小批量定制加工的周期与成本。

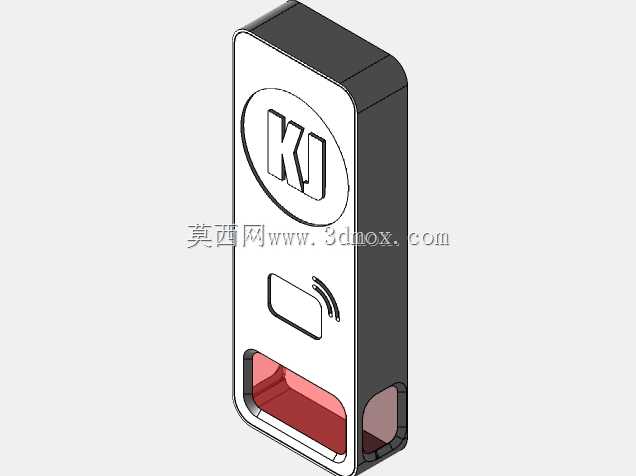

　　壳体上的功能区域做了明确的分区设计：一端预留的下沉式方形安装槽位，用来嵌入报警开关的触发按键，槽位深度刚好匹配常用船型开关、自复位按键的安装高度，按键触发面与槽口边缘保留2mm的安全间隙，既不会因为外壳形变挤压按键造成误触发，也能让操作人员在盲操作时快速通过槽位轮廓定位按键位置；槽位内部做了1.5mm的圆角过渡，避免3D打印过程中尖角位置出现翘边、层间结合力不足的问题，同时也能减少清理支撑时的毛刺残留。壳体表面的圆形凸起标识区域，做了下沉0.8mm的标识位，可以直接在打印时通过换色打印形成告警标识，不需要后续额外做丝印、粘贴标识牌，标识区域周围做了浅圈凸起边框，能够避免日常擦拭设备时磨损标识图案，长期使用也能保持清晰的识别度。

　　标识旁的弧形浅槽是触摸反馈定位纹，操作人员不需要低头观察，仅凭手指触感就能快速定位到报警盖的操作区域，在设备出现喷头堵料、平台错位、耗材耗尽等突发异常时，能够第一时间触发报警，缩短异常响应时间，减少打印失败造成的耗材与时间损耗。壳体侧面的方形开窗是状态观察窗，对应开关自带的状态指示灯位置，开窗边缘做了向内的1mm凸边，用来嵌入半透明的红棕色透光片，既可以阻挡外部环境光对指示灯显示效果的干扰，也能让操作人员在设备周边任意角度都能清晰观察到开关的工作状态，正常待机、触发告警、故障复位三种不同的灯光状态可以通过透光窗直接识别，不需要凑近设备查看。在安装边界的尺寸设计上，整体壳体的长宽高比例完全匹配现有3D打印机框架的铝型材安装位，

　　壳体背部做了两个嵌入式的螺母卡槽，适配M3规格的内六角螺丝安装，安装时不需要在型材上额外打孔，直接利用型材现有槽位即可完成固定，安装后壳体与型材表面的贴合间隙控制在0.2mm以内，能够避免粉尘、碎屑从贴合缝隙进入设备内部。壳体的壁厚统一设置为2mm，既能够满足日常操作的结构强度要求，按压时不会出现明显的形变，也能尽可能减少打印耗材的用量，单个部件的打印时长控制在2小时以内，适合设备运维过程中快速替换制作。考虑到3D打印车间的日常使用环境，壳体的所有外边缘都做了R1.5的圆角处理，没有尖锐的棱角，避免操作人员取放打印件、更换耗材时被边角划伤，所有的内部筋位都做了45度的倒角过渡，减少打印过程中的应力集中，避免设备运行振动造成壳体开裂。在装配兼容性上，这款防护盖可以适配市面上多数桌面级3D打印机的报警开关安装尺寸，不需要对原有设备的开关线路、安装结构做任何改动，直接替换原有简易的开关防尘罩即可，安装后不会干涉设备原有运动部件的运行轨迹，打印平台在全行程移动过程中与防护盖的最小安全距离保留了5mm以上，完全避免运动干涉的风险。
