废旧塑料回收长丝挤出成型设备结构

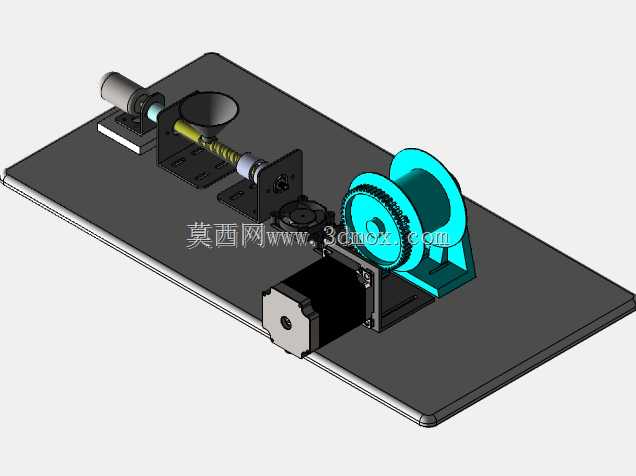

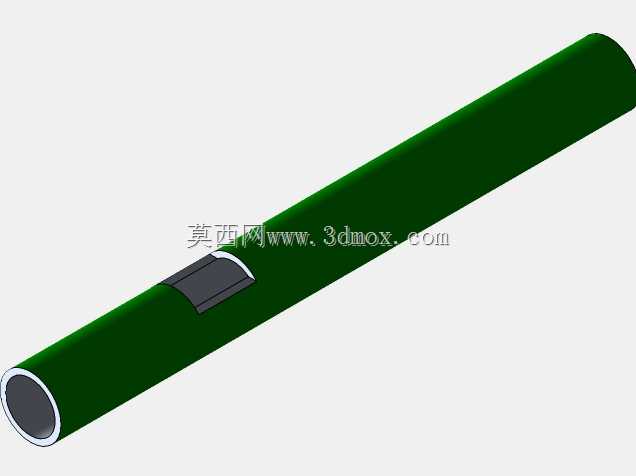

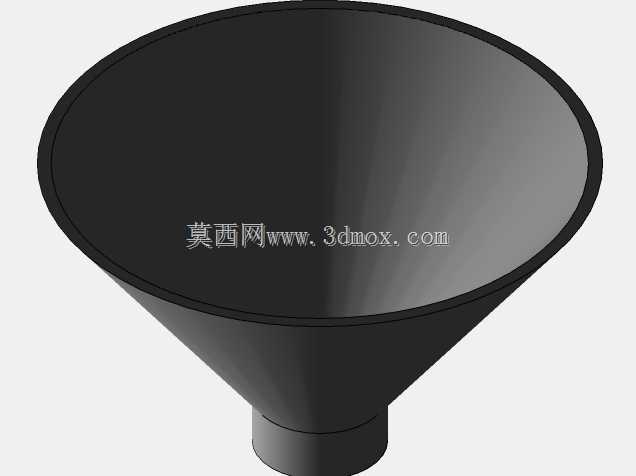

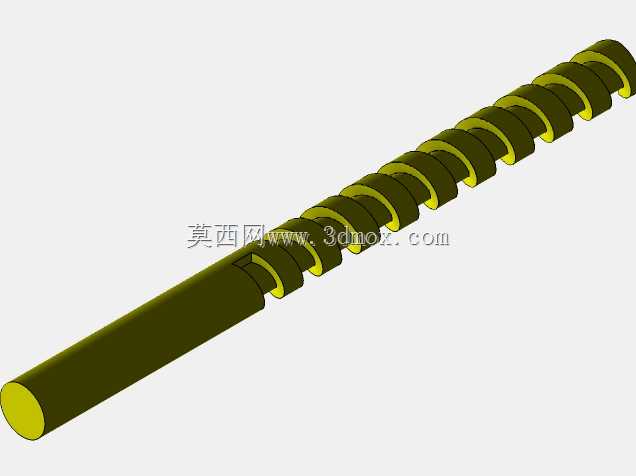

　　这套设备的核心应用场景聚焦于分布式废塑料资源化处理环节，可适配小型加工工坊、创客空间、3D打印耗材自制场景的使用需求，能够将分拣清洗后的废旧热塑性塑料加工为直径均匀的连续长丝，既可以直接作为3D打印的耗材原料，也可用于塑料绳网、编织丝材的初级生产，解决小批量废塑料就近回收再利用的加工需求，减少塑料废弃物的跨区域转运成本。从实际功能逻辑来看，整套设备的作业流程可分为进料、熔塑、挤出、冷却、收卷五个连贯环节：进料段采用漏斗式导料结构，能够承接破碎后的不规则塑料碎料，依靠物料自重持续向挤压腔供料，避免碎料架桥导致的供料中断；挤压腔内部的核心做功部件为变径挤压螺杆，螺杆转动过程中一方面持续将碎料向出料端推送，

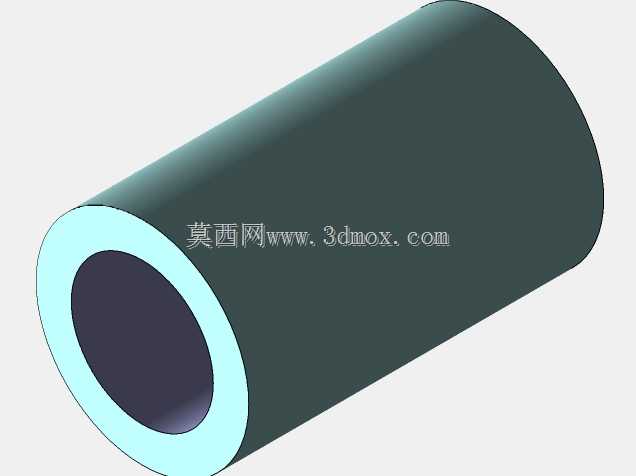

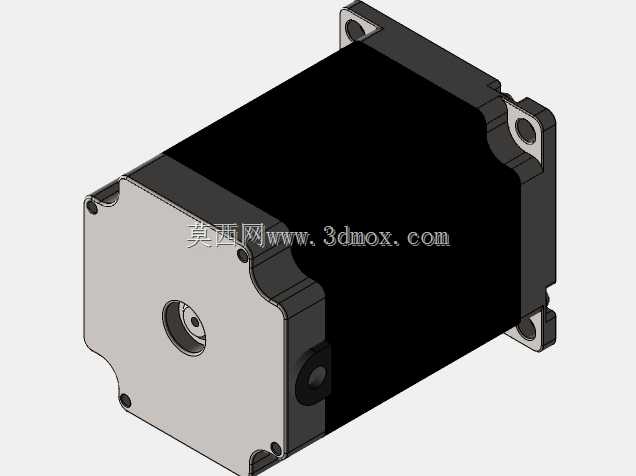

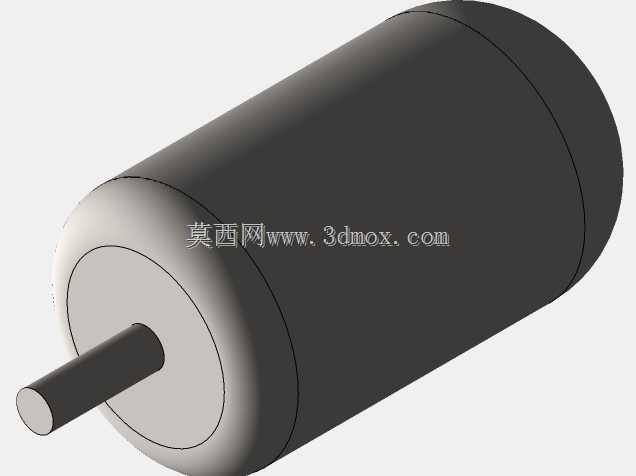

　　另一方面通过螺杆螺槽容积的逐步缩小对物料施加挤压力，配合挤压腔外部包覆的铜质加热组件，让塑料碎料在受压前移的过程中逐步升温熔融，形成均匀的塑化熔体，避免局部过热导致的塑料碳化降解。出料端配置定径喷嘴，熔体在螺杆持续推送的压力下从喷嘴的定径孔挤出，形成直径稳定的连续丝条，挤出后的丝条经过短距离空冷或水浴冷却定型后，进入末端的绕线收卷机构；收卷机构由步进电机提供旋转动力，可根据挤出速度实时匹配收卷转速，保证丝条张力恒定，避免丝条拉断或松卷堆叠，最终得到卷装整齐的成品长丝。从设计思路层面，这套结构优先考虑了小场景使用的安装适配性，整体采用卧式布局，进料斗设置在设备前段上方，挤压腔沿水平方向布置，加热组件采用分段式铜箍结构，

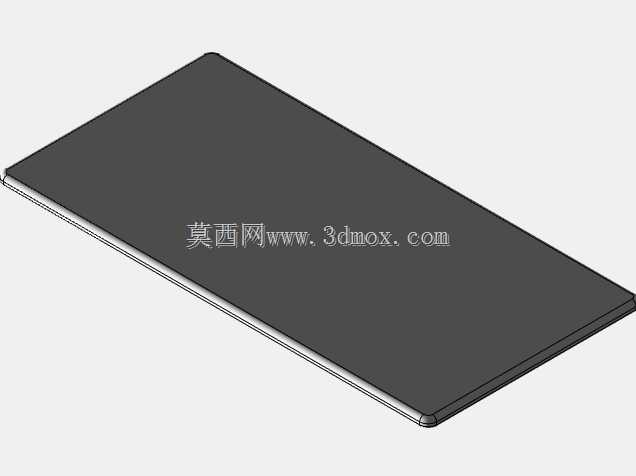

　　可根据加工塑料的熔点差异单独调整各段加热温度，适配PP、PE、ABS等多种常见热塑性废塑料的加工需求；螺杆的参数设计匹配小产能的加工定位，螺棱深度从进料端到出料端逐步递减，压缩比适配通用废塑料的熔融压缩需求，既保证足够的挤压力让熔体密实，也避免压缩比过大导致的驱动负载过高。安装边界方面，整套设备的核心挤压段长度控制在适配桌面或小型支架安装的尺寸范围内，进料斗的顶部高度符合人工投料的操作高度，无需额外搭建高位投料平台；收卷机构与挤出端预留足够的冷却距离，可根据现场空间条件调整冷却段的长度，不需要固定的安装基座，放置在平整的硬质工作台面即可完成固定调试，设备运行过程中的振动幅度较小，不需要额外做减震基础。结构细节上，

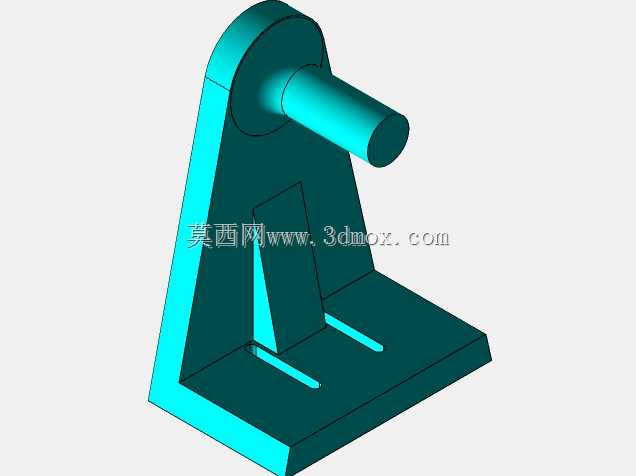

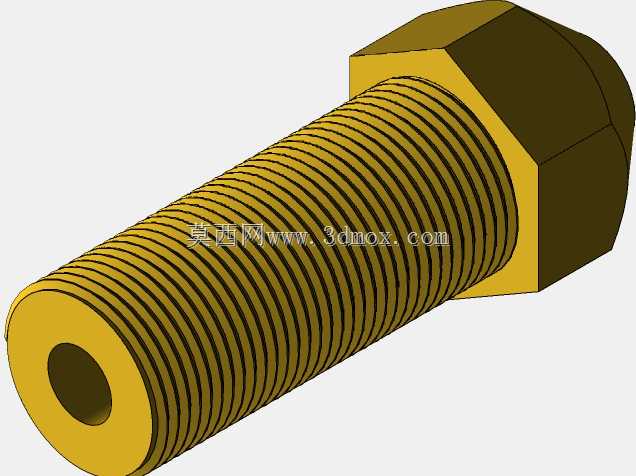

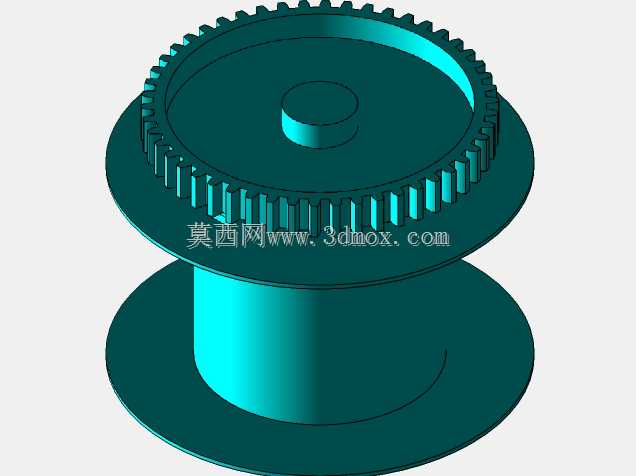

　　挤压腔与加热组件之间采用贴合式安装，保证热量传导效率，减少热量损耗；喷嘴与挤压腔采用螺纹连接，可根据所需丝材的直径更换不同孔径的喷嘴，适配不同线径的长丝生产需求；螺杆的驱动端采用密封轴承结构，避免熔融塑料从驱动端泄漏，同时减少螺杆转动的摩擦阻力；收卷机构的线架采用快拆结构，成品丝卷满卷后可快速拆卸更换空卷盘，减少停机换卷的时间损耗。在实际调试过程中，可通过调整螺杆转速匹配加热温度，保证塑料熔融状态稳定，避免温度过低导致的出料不畅、丝径不均，或是温度过高导致的塑料分解、丝条起泡；收卷的转速需要与挤出速度形成动态匹配，当挤出速度加快时同步提高收卷转速，避免丝条下垂堆叠，当挤出速度降低时同步降低收卷转速，避免拉力过大拉断尚未完全冷却定型的丝条。整套结构没有冗余的复杂部件，各个功能模块相对独立，后期维护时可单独拆卸加热组件、螺杆、喷嘴等易损耗部件，不需要整体拆解设备，降低了小场景使用的维护门槛。
