带球形铰接结构的吊装承力支架

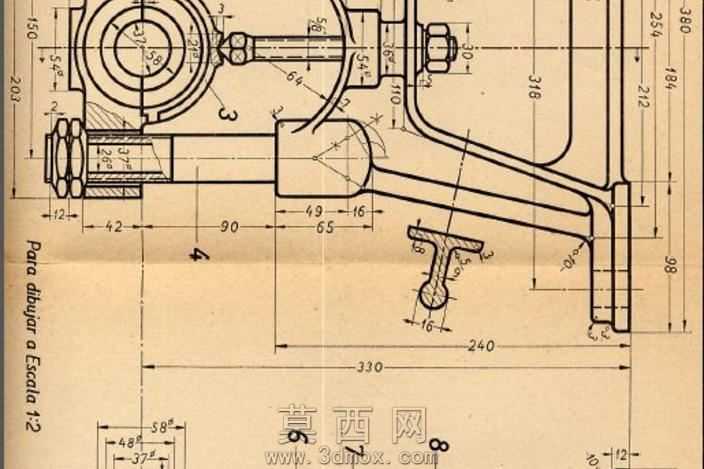

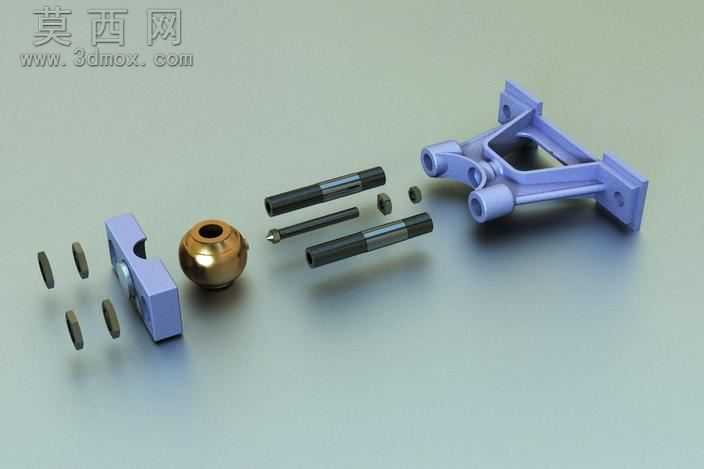

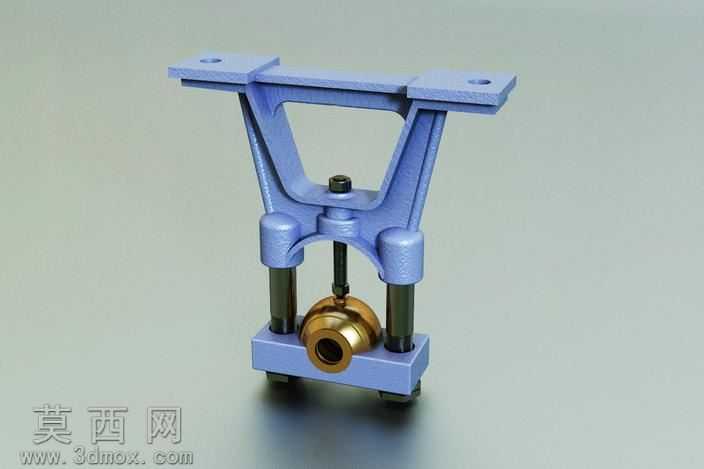

该三维模型为带球形铰接结构的吊装承力支架，建模过程严格遵循机械设计的尺寸规范与装配逻辑，首先通过基准面定位确定上下安装板的平行度公差，以上安装板的两个带孔安装耳作为整体装配的定位基准，依次构建两侧的V型承力臂结构，承力臂采用变截面设计，在保证结构强度的同时尽可能降低整体自重，避免不必要的材料冗余。建模过程中对中间的铰接转轴、两侧的导向光轴分别做了独立的零件建模，严格控制轴类零件的同轴度公差，保证后续虚拟装配时各运动部件无干涉。中间的球形铰接部件是该结构的核心设计，建模时对球头与球铰座的配合面做了间隙配合的参数设置，还原真实工况下球头可小角度多方向转动的活动特性，球头内部的贯通孔严格按照同轴度要求建模，保证穿装连接件时的装配可行性。材质渲染阶段，主体承力支架部分采用喷塑蓝灰色金属材质，调整材质的粗糙度参数模拟工业铸件表面的细微颗粒质感，对安装板、承力臂的棱边做了微小的倒角处理，还原真实机加工件的工艺细节；导向光轴部分采用抛光镀铬金属材质，调高反射率参数模拟光滑金属表面的高光反射效果；中间的球头部件采用黄铜金属材质，调整金属度与粗糙度参数还原铜质构件温润的金属光泽，底部的锁紧螺母采用发黑处理的钢材材质，与其他部件形成清晰的材质区分。结构设计上，上安装板的两个安装孔用于与上部固定基体连接，下安装板用于承托下部负载，两侧的导向光轴配合中部的调节螺杆，可实现一定范围内的高度调节，中部的球形铰接结构可补偿安装过程中的角度偏差，避免刚性连接在受偏载时产生的应力集中问题，整体结构兼顾了承力强度与安装适配性，可应用于需要小角度自适应调整的吊装、支撑场景。建模过程中对所有装配接触面都做了贴合约束设置，还原真实装配状态下的零件位置关系，对螺纹结构做了简化示意处理，在保证结构展示效果的同时避免不必要的模型面数冗余，渲染阶段采用柔和的工作室光源，从多个角度打光突出各部件的结构轮廓与材质质感，清晰展现各零件的装配关系与结构特点。
