机器人用八辐条橡胶胎面电动轮结构设计

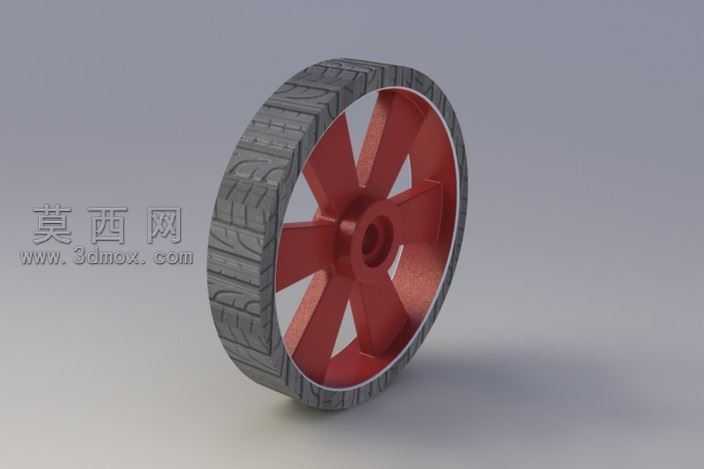

本作品为面向小型移动机器人设计的电动行走轮三维模型，建模过程采用主流三维设计软件完成全参数化构建，整体结构分为外层橡胶胎面、中间辐条式轮毂、中心安装轴孔三个核心部分，各部件间的装配间隙、配合公差均按照小型行走机构的实际装配标准进行参数设定，确保模型可直接用于后续的结构验证与样机加工参考。渲染阶段采用写实材质方案，外层胎面赋予带细微凹凸纹理的深色橡胶材质，还原真实橡胶轮胎的哑光质感与胎面防滑纹路细节，纹路走向参考小型越野轮的防滑设计，沿胎面圆周方向排布连续的块状防滑齿，提升行走过程中的抓地表现；轮毂部分采用金属红烤漆材质，通过调整材质的反射率、粗糙度参数，模拟金属轮毂表面的细腻烤漆光泽，同时在轮毂边缘添加细圈银色装饰边，还原真实成品轮组的外观细节，中心轴孔部分赋予深灰色金属材质，体现安装位的金属加工质感。结构设计上采用八辐条对称布局，辐条从中心轴座向外均匀延伸至轮辋位置，既保证了轮毂整体的结构强度，减少轮组受径向压力时的形变，又通过镂空辐条的设计有效降低了轮组自身重量，适配小型机器人对行走部件轻量化的需求；胎面与轮辋之间设置贴合限位结构，避免建模过程中出现部件穿模问题，同时还原真实轮胎与轮毂过盈配合的装配逻辑。设计思路围绕小型服务机器人、教育机器人的行走需求展开，轮径尺寸适配常见的小型机器人底盘安装规格，中心轴孔的尺寸参数匹配常用的微型驱动电机输出轴规格，无需额外调整即可适配多数小型直流减速电机的安装，胎面宽度经过合理设定，在保证行走稳定性的同时不会占用过多底盘安装空间，模型整体布线规整，无多余碎面与几何错误，可直接用于渲染出图、3D打印样机制作以及机器人底盘的虚拟装配调试，能够帮助设计者快速完成移动机器人行走部分的方案搭建，减少重复建模的工作量。
