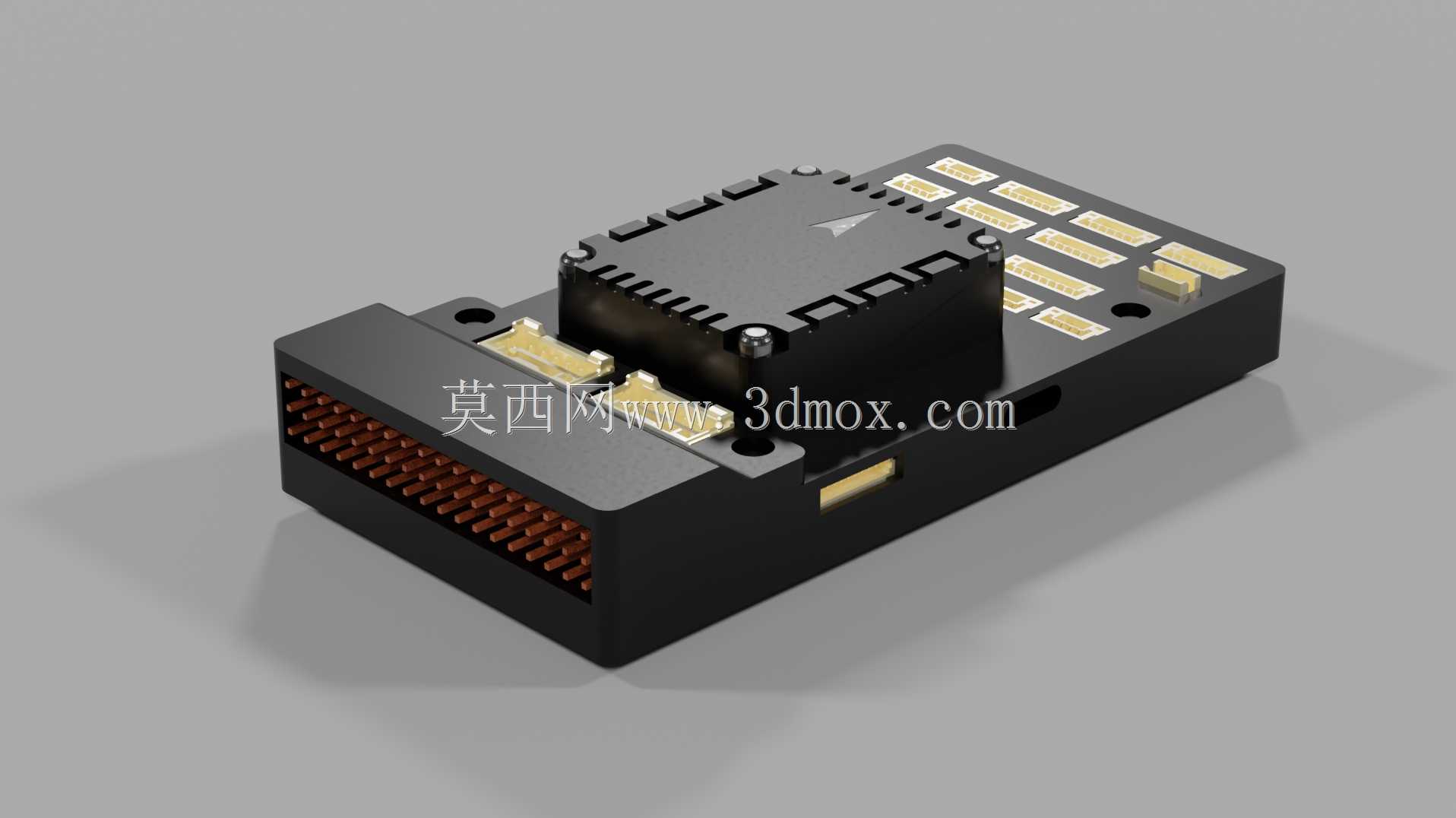

在多旋翼、固定翼无人机的航电系统搭建环节,飞控作为整机姿态解算、动力输出调控的核心部件,其硬件结构的适配性直接决定了整机集成效率与后期维护成本,本次呈现的两款飞控硬件结构,针对不同应用场景做了结构层面的差异化设计,能够覆盖从快速原型验证到高精度工业级无人机的开发需求。两款飞控的PCB板型、安装孔位、外部接口排布完全一致,核心差异集中在板载连接器配置与内部核心运算模块的布局预留上,这种同板型的设计思路,能够让无人机集成商在切换不同算力版本的飞控时,无需重新设计机身的安装舱位、转接支架,也不用调整外部GPS、数传、电调等外设的布线走向,大幅降低不同配置机型的结构适配工作量。针对轻量化竞速无人机、室内小型验证机这类对整机重量有严格限制、

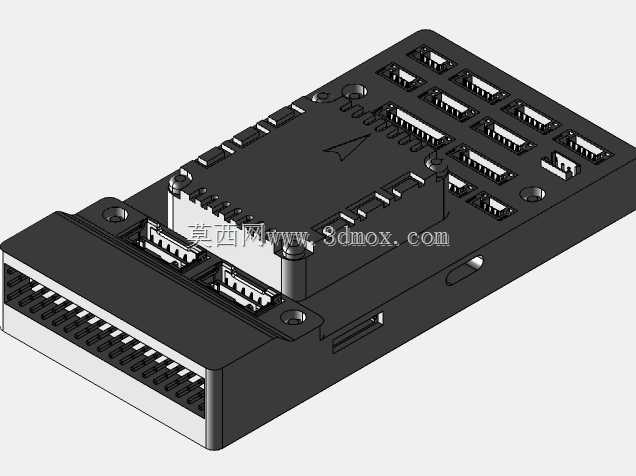

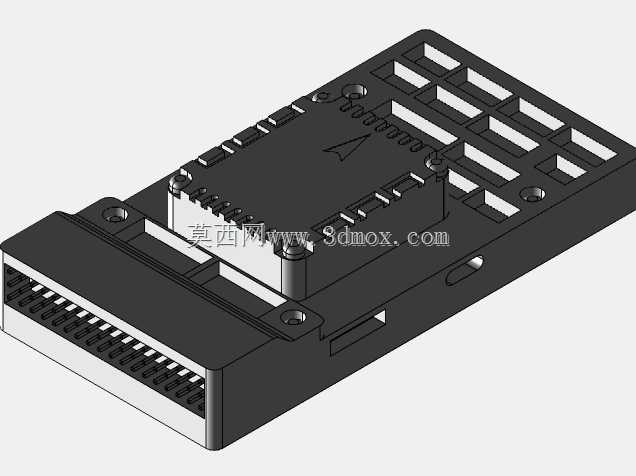

不需要频繁插拔外设的应用场景,无JST连接器的简化版本直接在PCB边缘预留焊盘,使用者可以根据自身布线需求直接将外设导线焊接在对应焊盘上,省去了连接器本身的重量与占用空间,同时避免了飞行过程中连接器松脱导致的接触故障,焊接式的连接方式在高震动的竞速飞行场景下,可靠性远高于插接式结构。而针对工业级巡检无人机、测绘无人机这类需要频繁调试、更换外设,且对渲染仿真精度有要求的应用场景,带JST连接器的版本在所有外设接口位置都配置了标准间距的JST接插件,接插件的引脚定义完全遵循开源飞控的通用标准,使用者可以直接采购标准端子线完成外设连接,无需自行压接端子,同时完整的连接器模型在做整机结构干涉检查、布线仿真时,能够完全还原真实装机状态,
避免出现仿真阶段无干涉、实际装机时连接器与机身结构件碰撞的问题。从安装边界来看,两款飞控的主体PCB采用矩形板型,四个角位预留了标准直径的减震安装孔,孔位间距匹配市面上绝大多数通用飞控减震球、减震架的安装尺寸,使用者可以直接将飞控固定在标准飞控安装位上,无需额外打孔适配。板载的主排母接口采用高密度卧式排布,接口朝向与PCB短边平行,在安装时可以将电调信号线从飞控侧面直接接入,不会在飞控上方形成线束堆叠,给上方预留的IMU加热模块、减震海绵留出足够的安装空间,避免线束挤压影响IMU的减震效果。飞控核心的IMU模块区域做了独立的金属屏蔽罩结构设计,屏蔽罩通过四个角的固定柱与PCB刚性连接,既能够隔绝外部电磁干扰对惯性测量单元信号的影响,
也可以在结构层面形成防护,避免装机过程中尖锐物体触碰损伤IMU芯片,屏蔽罩表面做了散热齿结构,能够将核心运算芯片工作时产生的热量快速传导到外部空气中,避免密闭舱位内飞控长时间工作出现过热降频的问题。在结构细节处理上,PCB边缘做了圆角过渡处理,避免装机时尖锐的板边划伤导线绝缘层,所有接插件的焊接位置都在PCB背面做了丝印标识,即使没有接线图,有经验的集成人员也可以通过丝印快速完成接线,降低接错线的概率。两款飞控的结构设计完全遵循模块化的设计思路,同板型不同配置的方案,既能够满足成本敏感型项目的轻量化需求,也能够覆盖高精度仿真、工业级应用的全细节还原需求,对于无人机结构设计人员来说,这种统一安装边界的设计,能够让整个产品系列的机身结构件实现通用化,大幅减少结构件开模、加工的种类,降低整机生产的物料管理成本与加工成本。在做整机三维布线时,带连接器的完整模型可以直接导入整机装配体中,准确模拟每一根线束的弯曲半径、走向,提前排查线束与机架、电池、其他航电部件的干涉问题,减少实际装机时的反复调整工作量;而简化版本的模型则可以在做轻量化设计验证时,直接扣除连接器的重量,更准确地模拟整机的重心分布与重量参数,给动力系统选型提供更精准的重量参考。
- 上一篇:四旋翼多用途飞行载具结构设计方案
- 下一篇:六旋翼无人机机架结构三维设计
- 全部评论(0)
- 模板大小: 20.11 MB
- 售价:5金币
- 下载次数: 128
- 系统要求: STEP / IGES,Rendering,SOLIDWORKS,STL
- 软件分类: 无人机
