带安装固定结构的金属管座三维设计

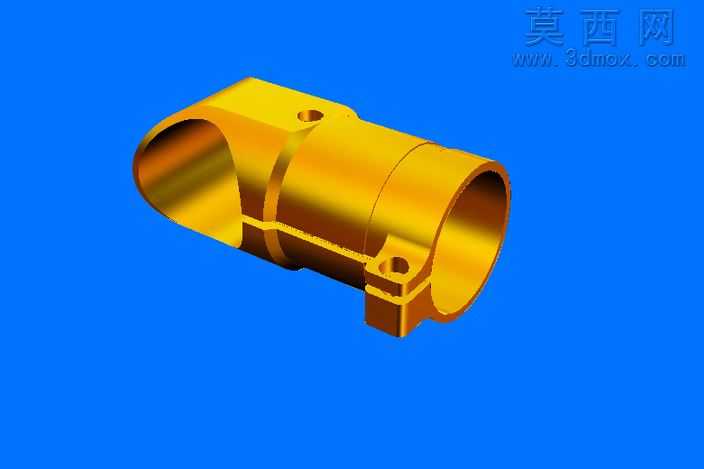

本作品为管路系统配套的金属管座三维设计，建模阶段采用参数化特征构建思路，首先以回转特征搭建主体筒状基础结构，精准匹配对应管径的内壁通径尺寸与外壁壁厚参数，保证管路穿装后的配合精度。针对管座的安装固定需求，在筒身侧部设计一体化凸台安装座，预留标准规格的螺栓过孔，同时在筒身对应位置加工定位小孔，用于管路穿入后的周向定位，避免使用过程中管路发生转动移位。建模过程中对所有棱边做了工艺性圆角处理，既消除锐边带来的安全隐患，也符合金属零件实际加工的倒角工艺要求，避免应力集中提升零件结构强度。材质渲染阶段选用亮面黄铜金属材质，调整材质的反射率、粗糙度与环境光遮蔽参数，还原金属机加工后的细腻光泽质感，蓝色背景的渲染设置突出零件的轮廓结构，清晰展现各部位的形态细节。结构设计上兼顾了管路承托与固定安装的双重功能，筒身内部做光滑曲面处理，减少管路穿装时的摩擦阻力，侧部安装凸台与主体筒身采用一体化建模，保证连接部位的结构强度，可适配对应规格的管路安装场景，满足管路系统中管段的固定、承托使用需求，整体结构紧凑合理，无冗余设计，各特征尺寸均参考通用五金配件的行业规范设定，可直接用于后续的工程图导出与加工生产参考。
