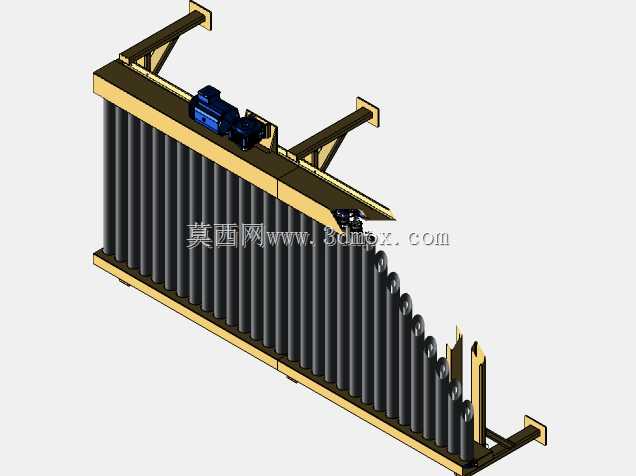

直式CDLR动力滚筒输送线结构设计

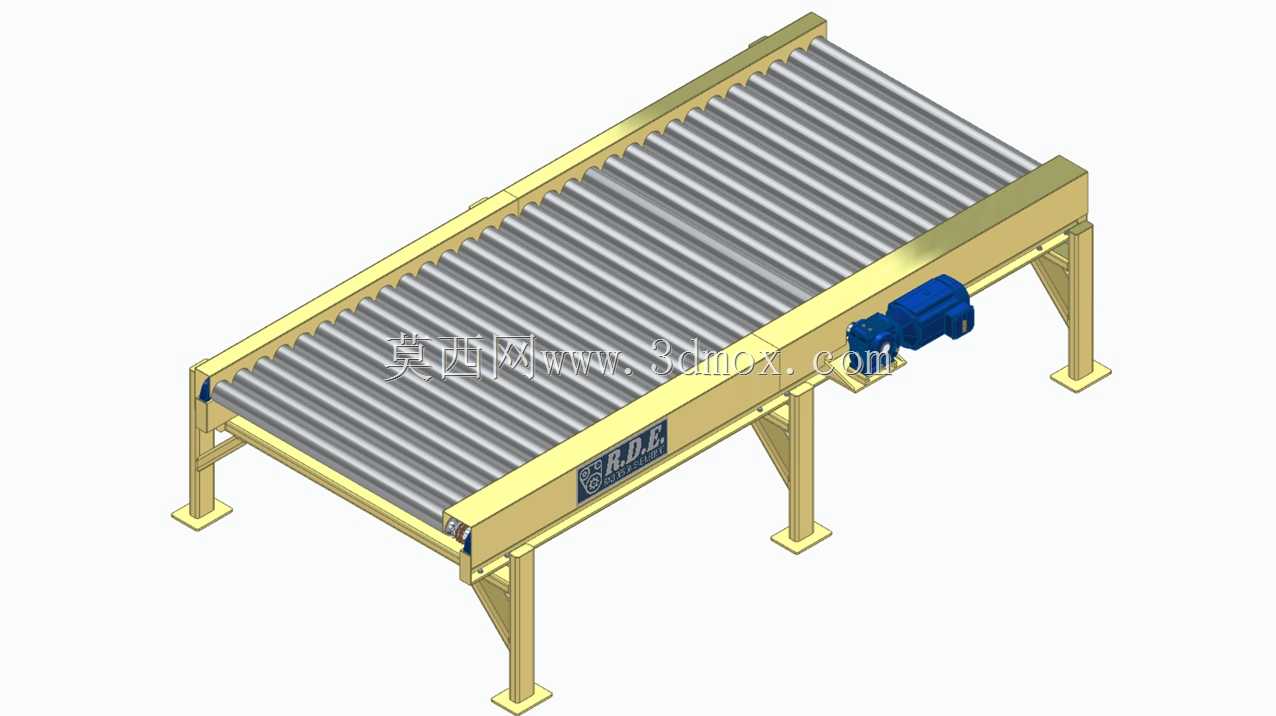

　　在车间物料转运、仓储分拣、产线工序衔接的场景里，这类直段CDLR滚筒输送设备是衔接离散工序的核心载体，和无动力滚筒线不同，自带驱动单元的结构可以实现恒定速度的物料输送，不需要人工推送就能完成箱装件、托盘载件、规整硬质工件的跨工位转移，尤其适合包装线末端、装配线中段、仓储出入库接驳段的布局需求。从结构设计逻辑来看，这套线体采用了标准CDLR重载滚筒配置，辊筒采用两端轴承座固定的安装方式，辊面高出机架侧边一定距离，避免输送过程中物料和机架侧边发生剐蹭，机架主体采用折弯型钢焊接成型，支腿设计为带脚盘的可调结构，安装时可以根据现场地面平整度调整支腿高度，保证整线辊面的水平度误差控制在合理范围内，避免物料输送过程中出现跑偏、侧滑的问题。

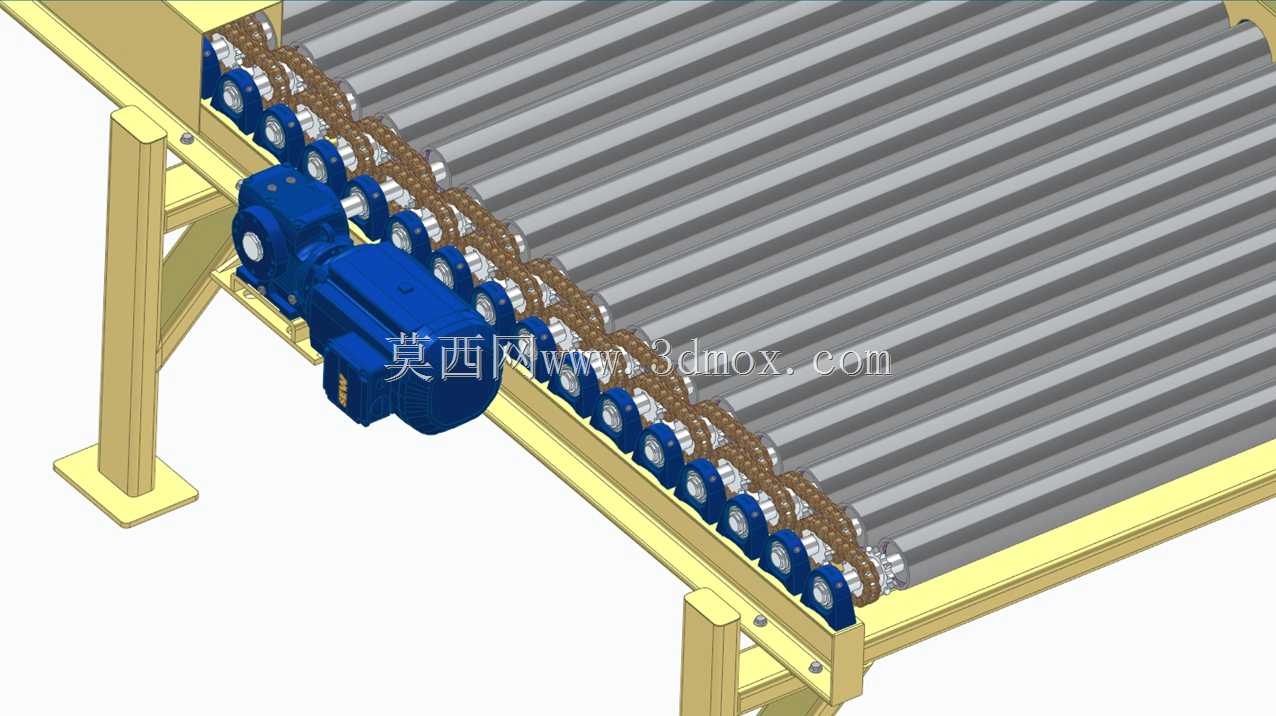

　　驱动单元布置在线体侧部的中段位置，通过链传动结构带动所有辊筒同步转动，相比端部驱动的布局，中段驱动可以缩短单段传动链的长度，降低长距离输送时链条松脱、传动损耗过大的问题，驱动单元的安装座设计有可调张紧结构，后期维护时可以快速调整链条张紧度，不需要拆解过多的结构件就能完成日常维保作业。线体的侧边预留了标准安装孔位，可以根据实际使用需求加装侧挡边、光电传感器安装支架、扫码位支架、停止器等附属配件，不需要二次打孔焊接就能完成功能扩展，适配不同行业的输送需求，比如在电商仓储场景可以加装分拣拨块机构，在装配产线可以加装工装板定位机构，在重型工件输送场景可以在支腿之间加装横向加强筋提升整体结构刚性。从安装边界来看，

　　这类直段输送线的宽度尺寸根据输送物料的最大宽度预留了双侧安全间隙，常规布局下单侧预留间隙不小于50mm，避免物料尺寸超差时卡在机架和辊筒的间隙里，线体的进料端和出料端都设计了过渡连接板安装位，可以和转弯段CDLR输送线、顶升移栽机、提升机等设备无缝对接，整线对接时的辊面高度差可以通过支腿调整控制在1mm以内，保证物料过段时不会出现卡顿、颠簸的问题。辊筒的间距设计根据输送物料的最小底面尺寸确定，保证任何状态下输送的物料至少有三根辊筒同时支撑，避免小件物料卡在辊筒间隙之间，对于底部刚度不足的软包装物料，还可以通过加密辊筒间距的方式提升支撑密度，防止物料凹陷影响输送稳定性。在实际工况使用中，这类直段CDLR输送线可以适应多尘、

　　少量油污的车间环境，辊筒表面可以根据输送物料的特性选择镀锌、包胶等不同处理方式，镀锌辊筒适合输送普通硬质工件，耐磨不易生锈，包胶辊筒则适合输送表面易划伤的工件，增大摩擦力的同时避免工件表面出现磕碰划痕。机架表面采用喷塑处理，相比普通喷漆的附着力更强，长期使用不易出现漆层脱落、锈蚀的问题，支腿底部的脚盘采用大接触面积的设计，可以分散线体和输送物料的重量，避免普通地面出现局部压痕，对于地面承载力不足的安装场景，还可以将脚盘更换为脚轮结构，实现线体的灵活移位，适配临时产线的布局需求。设计过程中需要重点校核机架的绕度，当线体长度较长、输送物料重量较大时，需要在两支腿之间增加中间支撑，避免长期负载时机架出现下弯变形，导致辊筒轴线倾斜，进而出现物料跑偏的问题，传动部分的链轮需要做同轴度校验，保证每根辊筒的链轮都在同一传动平面上，降低链条运转时的磨损和噪音。
