转盘式链驱活辊输送转向设备结构

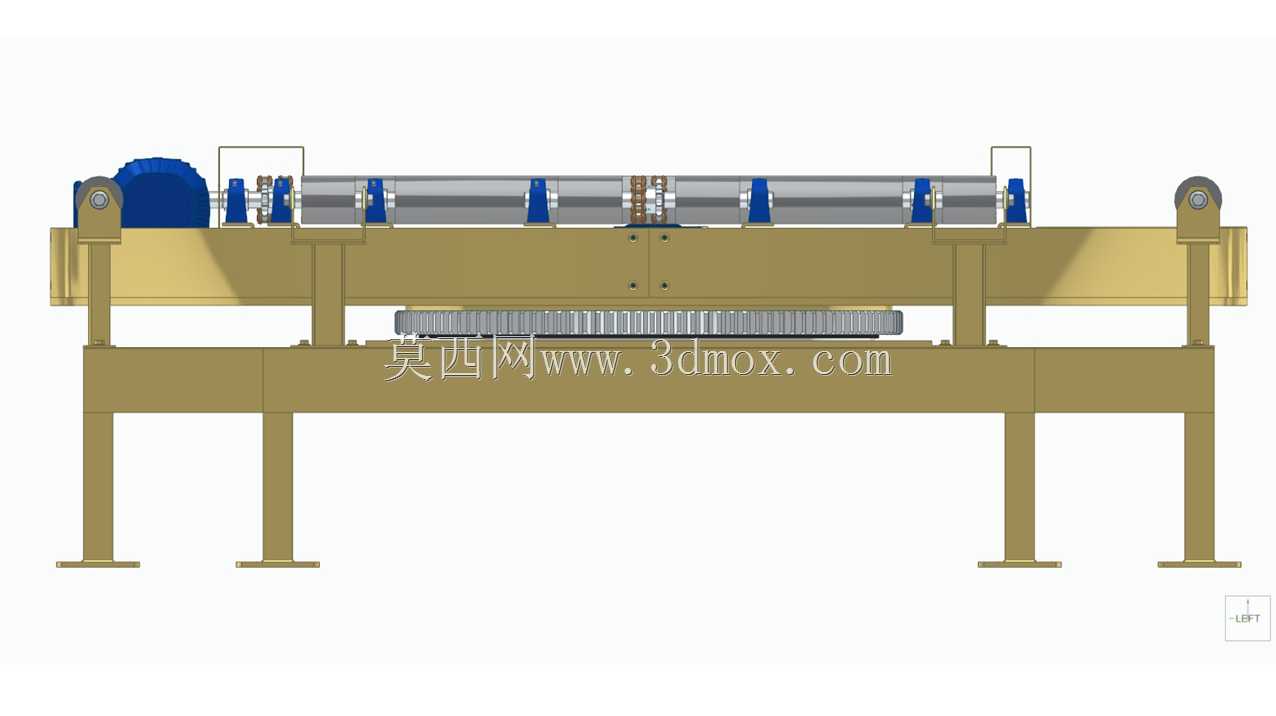

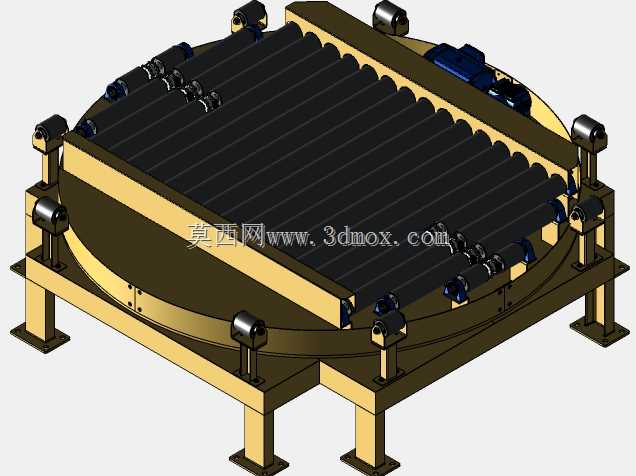

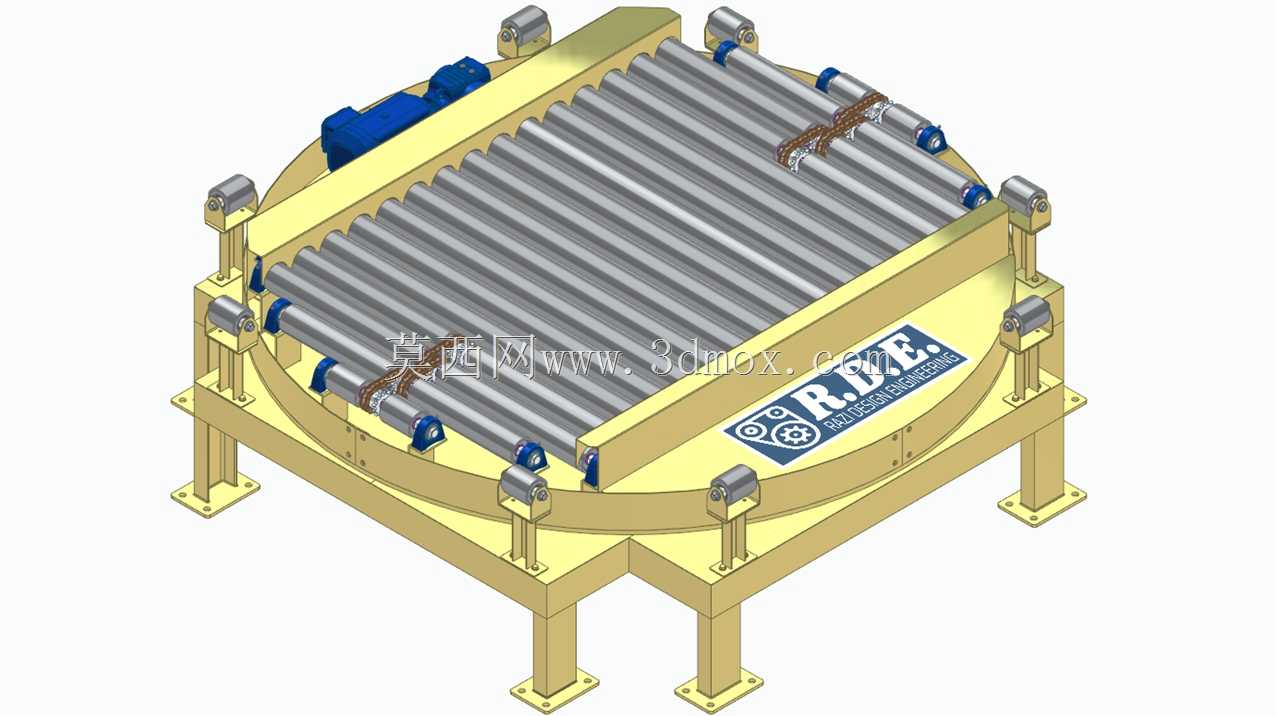

　　在电商仓储分拣、家电装配线、汽车零部件焊装线、板材加工流转这类需要多路径汇流、直角转向的物料输送场景里，普通直线辊道无法完成90度换向输送的需求，人工转向搬运不仅效率低下，还容易造成工件表面磕碰划伤，这类转盘式链驱动活辊输送结构就是为解决直角转向、多线汇流的工位痛点设计的。整套设备的核心承载结构分为底部固定机架、中部回转支撑转盘、上部辊道输送单元三个部分，底部机架采用标准型钢焊接成型，四个支脚预留了膨胀螺栓安装孔，安装时需要保证机架上平面的平面度公差不超过1mm/m，避免后续转盘回转时出现卡滞、辊面高低差过大导致工件卡停的问题。中部回转单元采用回转支撑轴承作为核心承载部件，相比传统的滚轮支撑结构，回转支撑的承载能力更强，

　　回转间隙更小，能够承受大重量工件偏载带来的倾覆力矩，驱动部分采用独立的减速电机搭配齿轮副驱动转盘回转，可根据现场工位布局需求设置0度、90度、180度等多个停止位，停止位配置缓冲定位结构，保证转盘停止后辊道方向与对接线体完全对齐，错位量控制在2mm以内，避免工件过渡时出现卡边。上部的辊道单元采用双链传动结构，每根辊筒的轴端都配置了双排链轮，整组辊道通过一根主动轴搭配减速电机驱动，所有辊筒的线速度保持一致，避免不同辊筒速差导致工件在输送过程中出现偏移、旋转的问题；辊筒表面可根据输送工件的材质选择包胶、镀锌、镀铬等不同处理方式，针对表面易划伤的钣金件、家电外壳类工件，包胶辊筒能有效增大摩擦系数同时避免工件表面划伤，

　　针对重型金属工件则采用钢制镀锌辊筒，提升耐磨性能与承载能力。设计这套结构时，需要重点考虑几个边界参数：首先是设备的整体回转直径，需要根据输送工件的最大外形尺寸预留足够的安全余量，比如输送1200mm宽度的标准托盘时，转盘直径通常设置为1600mm，保证工件在转盘上回转时不会超出设备边界与周边线体、防护结构发生干涉；其次是辊道的高度，需要与前后对接的输送线保持高度一致，高度差控制在±0.5mm以内，若现场存在多线高度不一致的情况，可在支脚位置配置调节螺栓，实现±30mm范围内的高度微调，适配不同线体的对接需求。另外，设备的电气布线需要采用拖链结构，因为上部辊道的驱动电机、检测传感器会随转盘一同回转，

　　普通布线方式容易在回转过程中出现线缆缠绕、拉断的问题，拖链的弯曲半径需要根据所选线缆的最小弯曲半径设置，同时预留15%左右的线缆余量，避免长期回转过程中线缆出现拉扯疲劳。在实际选型应用中，还需要根据输送工件的单重核算辊筒的壁厚、轴径以及回转支撑的承载等级，比如输送单重500kg以下的轻型工件，可采用壁厚2mm的辊筒搭配轻型回转支撑，输送单重1t以上的重型工件，则需要选用壁厚4mm以上的厚壁辊筒，搭配重型回转支撑，同时增大驱动电机的功率，保证重载情况下转盘回转、辊道输送都能平稳运行。这套结构相比顶升移载类的转向设备，最大的优势在于不需要将工件顶起即可完成转向动作，对于底部结构不规则、无法承受顶升力的工件，比如底部带凸起结构的焊接总成、软包装类工件，都能平稳完成转向输送，同时设备的整体高度更低，不需要额外挖坑做地埋安装，对于旧线改造的场景适配性更强，不需要对原有地面、线体做大规模改动，只需要将设备就位调平后对接前后线体即可投入使用。在日常维护层面，这套结构的易损件主要是辊筒两端的轴承、链条以及回转支撑的润滑点，设计时在所有润滑位置都预留了注油口，可定期加注润滑脂延长设备使用寿命，链条位置配置了可拆卸的防护罩，既避免杂物卷入链条传动部位造成设备故障，也方便日常检修时快速拆卸维护。
