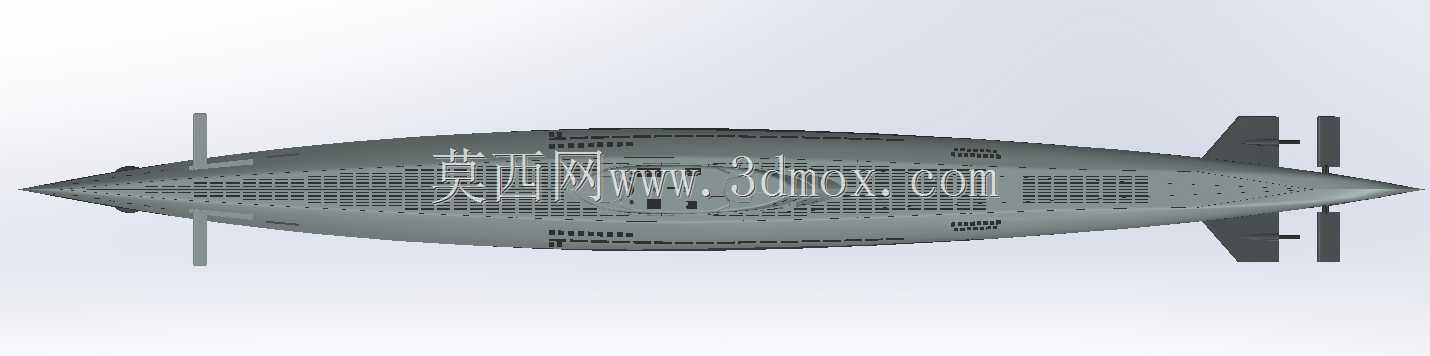

二战XXI型U型潜艇精细三维结构设计

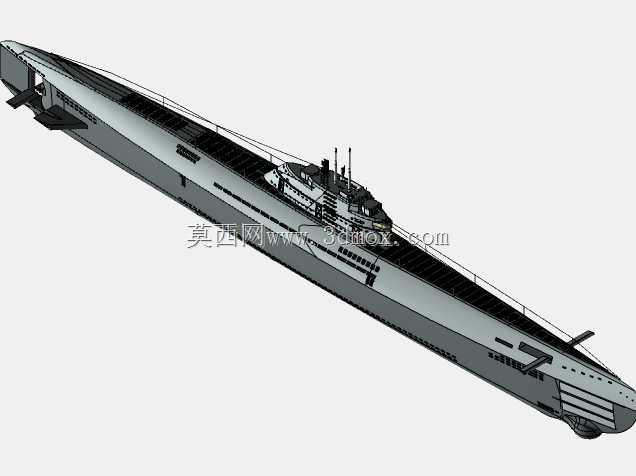

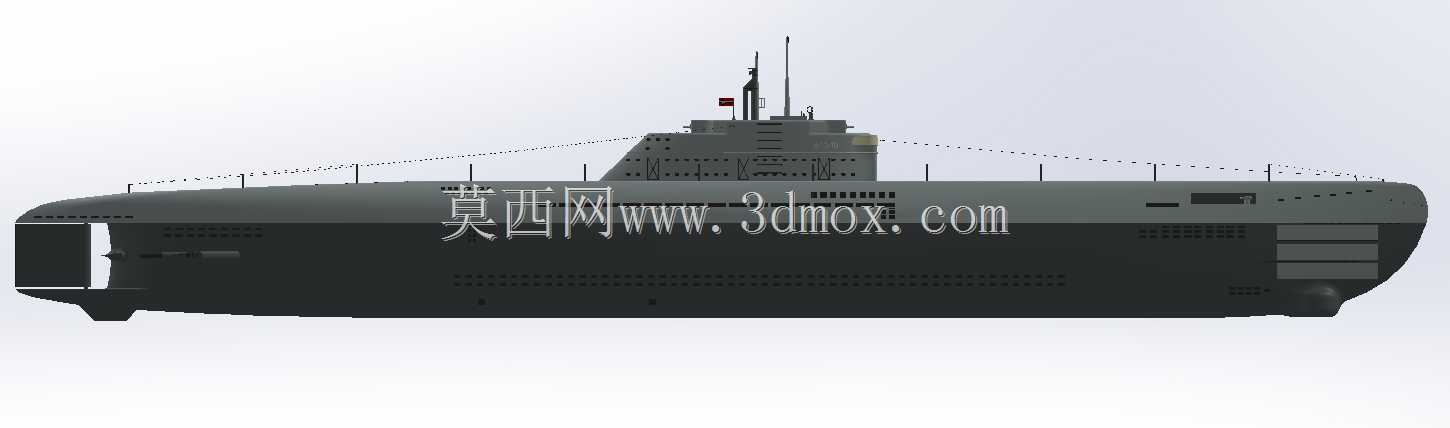

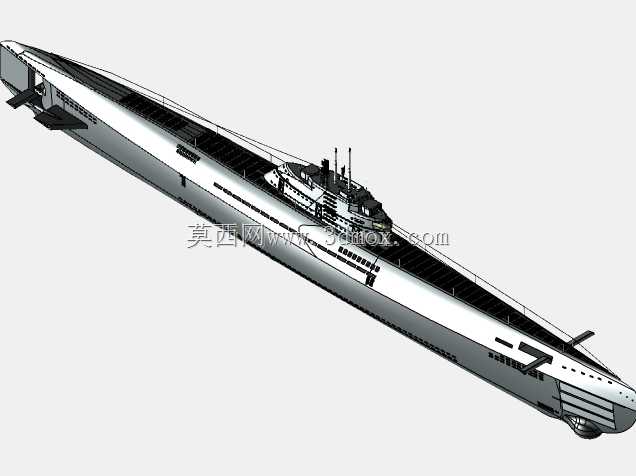

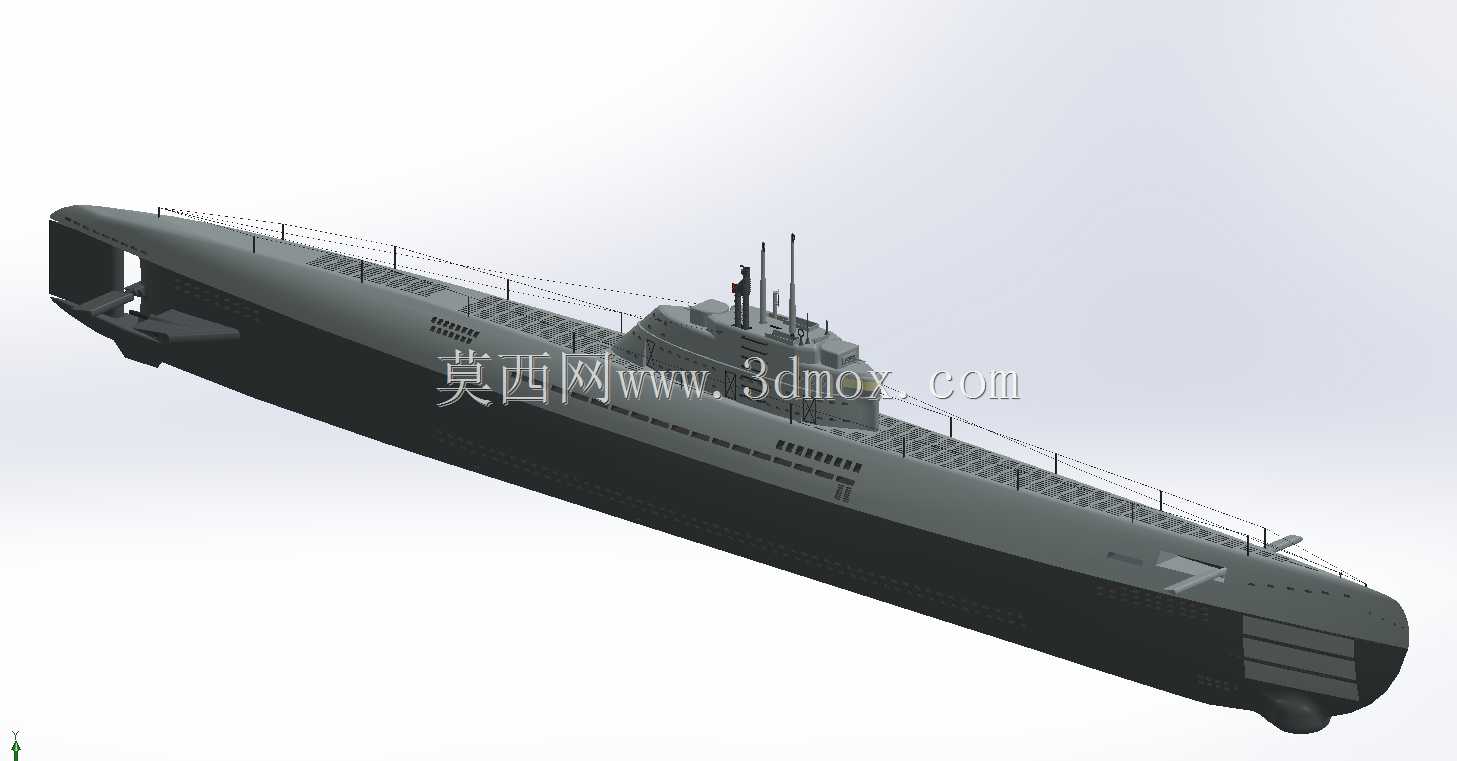

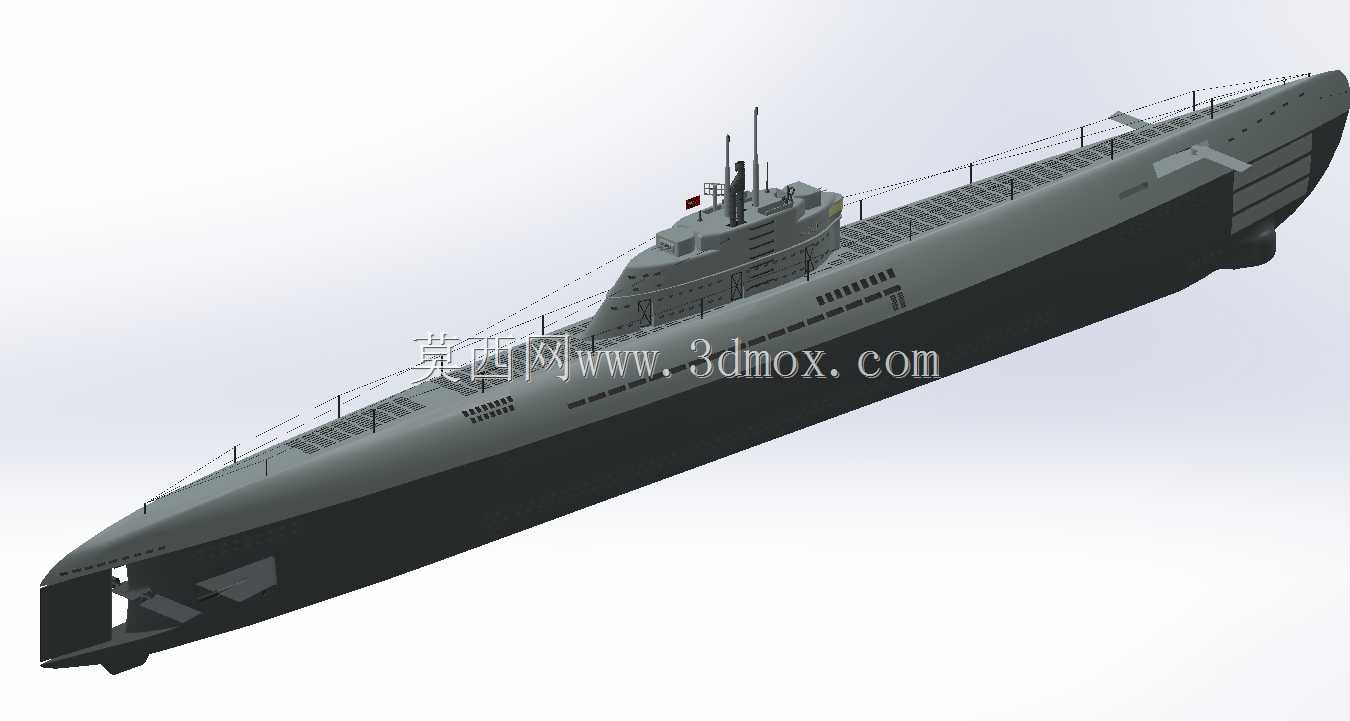

　　该三维模型还原的XXI型U艇是二战末期投入研发的柴电动力远洋作战潜艇，相较于此前的U艇型号，其核心设计逻辑围绕提升水下续航能力、隐蔽作战性能展开，彻底改变了传统潜艇以水面航行为主、水下仅做短时规避的设计思路。从结构设计层面看，模型完整复现了艇体的流线型外壳，取消了早期U艇甲板上大量突出的外置武器、舾装构件，大幅降低水下航行的摩擦阻力与流体噪音，艇身采用分段式耐压壳体设计，可适配不同作战海域的水压承载需求，耐压壳内部划分出动力舱、蓄电池舱、指挥舱、鱼雷舱、生活舱等独立舱段，各舱段之间设置耐压水密门，满足战损状态下的舱室隔离抗沉要求。

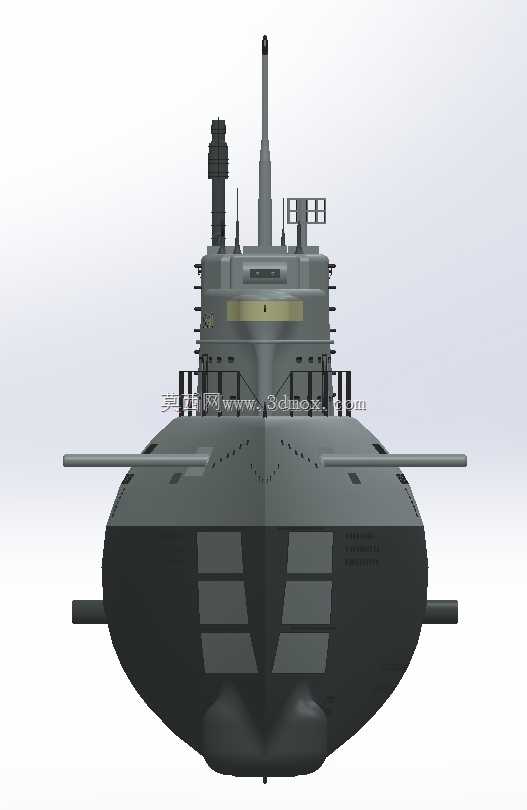

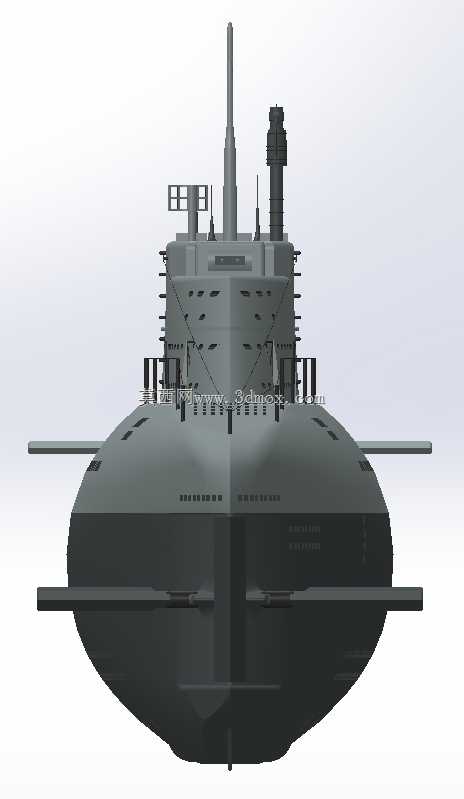

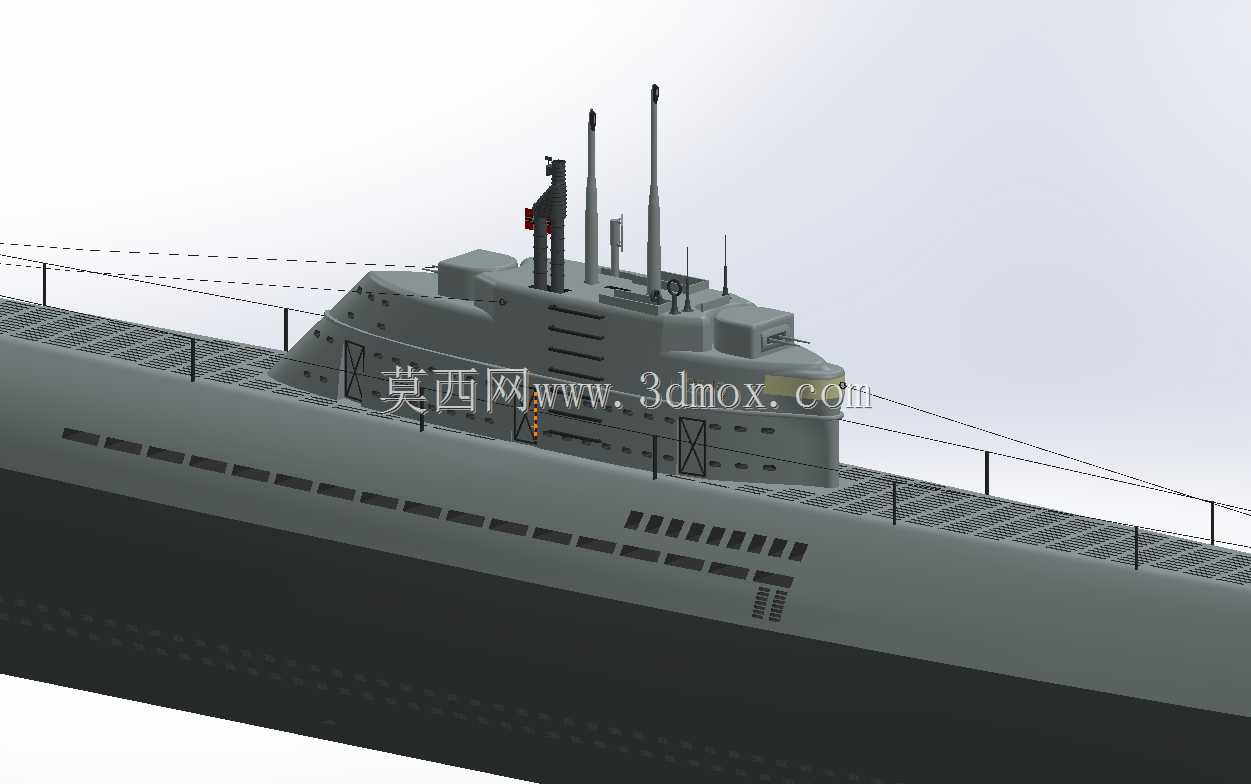

　　在功能特性还原上，模型准确呈现了该型潜艇的核心配置：指挥塔围壳集成了通气管装置、潜望镜、雷达告警天线、通信桅杆等设备，通气管系统的设计让潜艇无需完全浮出水面即可启动柴油机为蓄电池充电，大幅压缩了被空中反潜力量发现的窗口期；艇艏设置六具液压发射式鱼雷发射管，艇内可搭载备用鱼雷并配套快速装填机构，相较于早期U艇的装填效率提升数倍，可在短时间内完成多轮鱼雷齐射，适配对护航船队的饱和攻击战术；艇身两侧布置的大容量蓄电池组，是该型潜艇水下长航时能力的核心支撑，可支持潜艇以较高航速在水下连续航行数十小时，摆脱了此前潜艇水下航行仅能依赖低速电机、续航极短的缺陷。

　　从安装边界与尺寸适配角度，模型严格参照实艇的尺寸比例构建：艇体总长约76米，型宽约6.8米，耐压壳直径约5.3米，水面航行吃水约6.3米，模型中所有外部构件的安装位置均符合实艇的布局要求，甲板栏杆、系缆桩、舷侧排水孔、尾部螺旋桨与舵面的相对位置均经过比例校准，指挥塔围壳与艇身的连接过渡曲面做了连续顺滑处理，避免流体仿真时出现不合理的应力集中区域；动力系统的布局上，柴油机舱位于艇身中后段，电机舱紧邻螺旋桨传动轴布置，缩短了动力传输路径，减少传动损耗，蓄电池舱分布在艇体下层甲板，降低整艇重心，提升水下航行的稳性。

　　在实际应用场景层面，该模型可用于舰船史研究中的结构演示、海战模拟场景的资产搭建、潜艇流体力学仿真的基础几何参考，也可作为科普展项中的数字化展示素材。设计过程中针对潜艇的水下航行特性，对艇体的曲面光顺度做了专项优化，所有外板的曲率变化均符合实艇的流体设计要求，没有出现突兀的折角与曲面断层；艇体表面的流水孔、格栅等细节构件均按照实艇的排布规律还原，这些构件虽然尺寸不大，但会直接影响潜艇水下航行的流场分布与噪音水平，建模时对这些细节的位置、尺寸、开孔方向都做了对应校准，确保模型在做流体仿真分析时能得到贴近实艇的计算结果。

　　从结构设计的工程逻辑来看，XXI型U艇的设计思路深刻影响了战后常规潜艇的发展路线，其将水下性能作为核心设计指标的思路，取代了此前传统潜艇的设计逻辑，模型中还原的通气管布局、大容量蓄电池舱布置、流线型艇体设计，都是战后第一代常规潜艇普遍采用的技术路径。建模过程中对耐压壳体的肋骨布局也做了还原，环形肋骨沿耐压壳轴向等距布置，在肋骨间隙设置加强筋，提升壳体的外压承载能力，避免深海环境下出现壳体失稳；指挥塔围壳与艇身的连接部位做了加强结构设计，对应实艇中该区域的应力集中问题，通过加厚连接区域的板材、增设斜向支撑构件，提升围壳在高速航行、大深度下潜时的结构强度。尾部的操纵面采用十字舵布局，舵面的转动轴位置、舵叶尺寸均与实艇一致，螺旋桨采用大侧斜低噪音设计，降低螺旋桨转动时的空泡噪音，提升潜艇的隐蔽性，这些细节的还原让模型不仅具备外观展示效果，也能支撑基础的结构原理演示、操纵性仿真分析等工程类应用需求。
