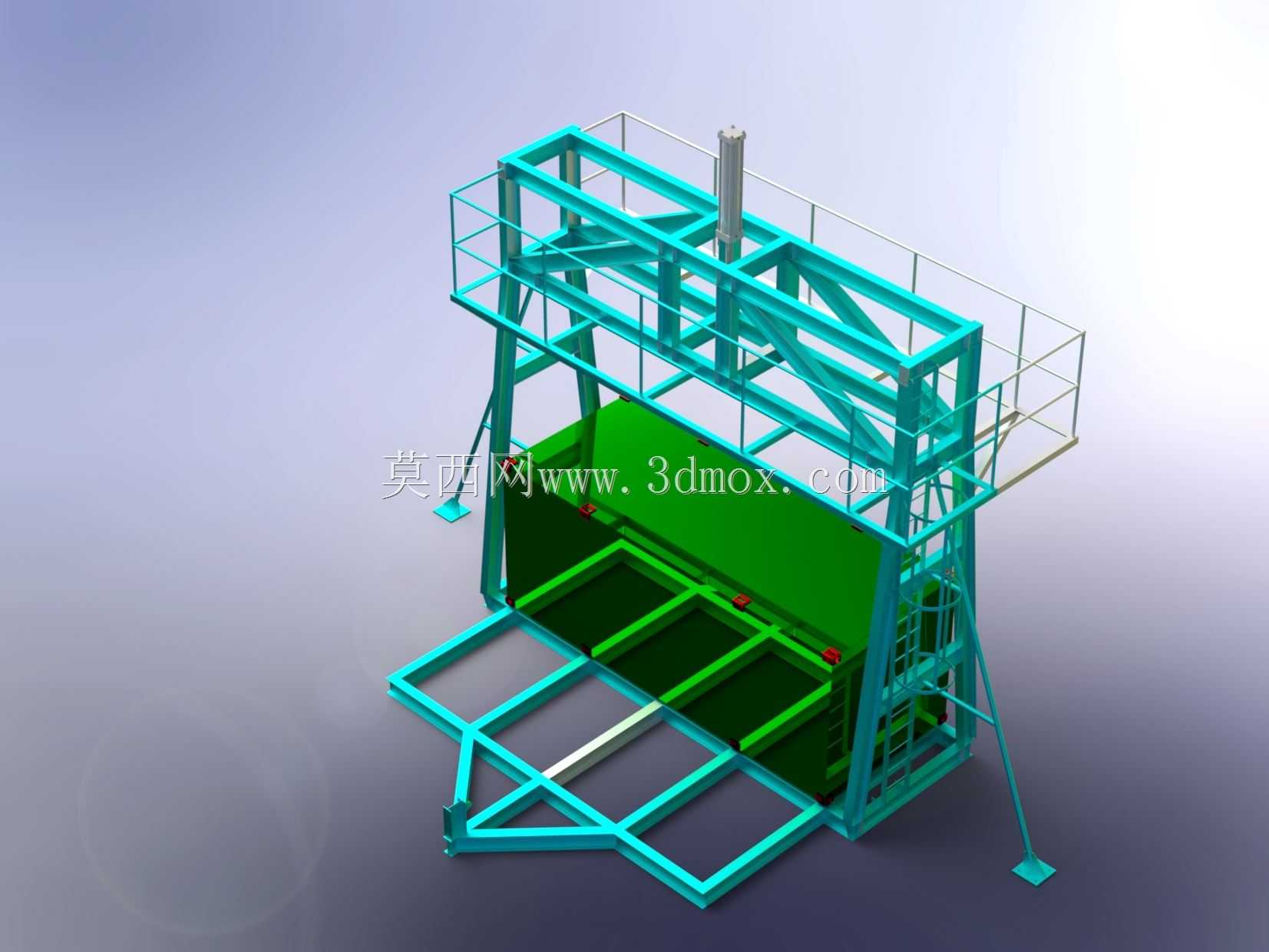

该重载门式机架主要面向厂区内固定点位的重型工件装卸、工位转运衔接、重型部件定点吊装作业场景,常见于重型机械加工车间、钢材仓储堆场、焊装工位集群的物料中转区域,适配单点位40吨级额定载荷下的垂直起升、工件对位、工位暂存需求,可配合车间内的电动葫芦、液压顶升部件完成重型构件的上下料、翻转辅助、装配对位作业,相比移动式起重设备,固定安装的门式机架在定点作业场景下具备更高的定位精度与作业稳定性,不会出现移动设备的走位偏差问题,适合高频次、重载荷的重复性工位作业。从结构设计逻辑来看,整体采用方管型材焊接成型的框架式承载结构,主立柱采用大截面矩形钢管作为竖向承载构件,立柱底部设置带地脚螺栓孔的安装脚板,
可通过化学锚栓或预埋螺栓与混凝土地面刚性连接,安装时需保证四个立柱安装点的平面度公差控制在2mm以内,避免框架受载后出现附加内应力;顶部横梁采用双拼槽钢加斜撑加强的桁架结构,横梁上方设置带安全护栏的检修作业平台,护栏高度符合工业作业平台1.2m的安全规范要求,平台踏板采用花纹钢板铺设,预留了起升部件的安装通孔与线缆排布槽位,侧面设置直爬梯连通地面与顶部平台,爬梯踏步采用防滑钢筋焊接成型,每间隔300mm设置一道踏步,爬梯外侧设置护笼保障检修人员上下安全。机架中部设置竖向导向轨道,用于配套起升吊具的垂直运行导向,避免吊具带载运行时出现横向摆动,轨道采用标准轻轨型材焊接固定在主立柱内侧,轨道安装的直线度公差需控制在1.
5mm/全长范围内,保证吊具运行顺畅无卡滞;机架下部设置框型工件承载底座,底座采用H型钢拼焊成型,底座上表面预留了工件定位工装的安装螺孔,可根据不同的作业需求更换定位夹具,适配不同规格的重型工件承载需求,底座的支腿向外延伸形成稳定的支撑跨度,整体跨距设计充分考虑了40吨载荷下的抗倾覆稳定性,在1.25倍额定载荷的偏载工况下,机架的抗倾覆安全系数不低于1.5,满足重型起重设备的安全设计规范。从安装边界尺寸来看,该机架整体安装占地为矩形区域,横向跨距适配常规重型工件的最大外形宽度,竖向净空高度满足起升行程加上工件自身高度的作业需求,安装时需在机架周边预留不小于1m的操作与检修通道,顶部平台与车间厂房屋架最低点的净距不小于0.5m,
避免检修作业时出现碰撞风险;机架的钢结构焊接全部采用连续角焊缝,焊缝高度根据构件板厚匹配,主承载部位的焊缝需做磁粉探伤检测,确保无焊接裂纹、气孔等缺陷,整体焊接完成后做抛丸除锈处理,表面喷涂重型防腐漆,适配车间内的多粉尘、少量切削液飞溅的作业环境,漆面附着力不低于GB/T 9286规定的1级要求,长期使用不会出现漆面脱落、锈蚀问题。在功能设计上,机架顶部预留了起升驱动部件的安装法兰,可适配电动卷扬、液压油缸等不同类型的起升驱动单元,侧面预留了传感器安装支架位,可加装行程限位开关、载荷传感器、安全联锁装置,接入车间的设备安全控制系统,当起升载荷超过额定值、吊具运行到上下极限位置时,系统可自动切断动力输出,避免设备过载或超行程运行;机架中部的作业区域可根据需求加装安全防护门,配合安全联锁装置实现防护门未关闭时设备无法启动的安全逻辑,避免作业过程中人员误入危险区域。不同于常规的轻型门式架,该结构在设计时充分考虑了重载下的结构形变控制,额定载荷下顶部横梁的最大下挠量不超过跨度的1/1000,保证起升作业时的对位精度,不会因为结构形变导致工件装配对位出现偏差;主立柱的长细比经过严格校核,在满载工况下不会出现失稳弯曲问题,所有型材的选型都经过有限元应力仿真验证,最大应力值低于材料屈服强度的1/3,具备足够的安全冗余。
