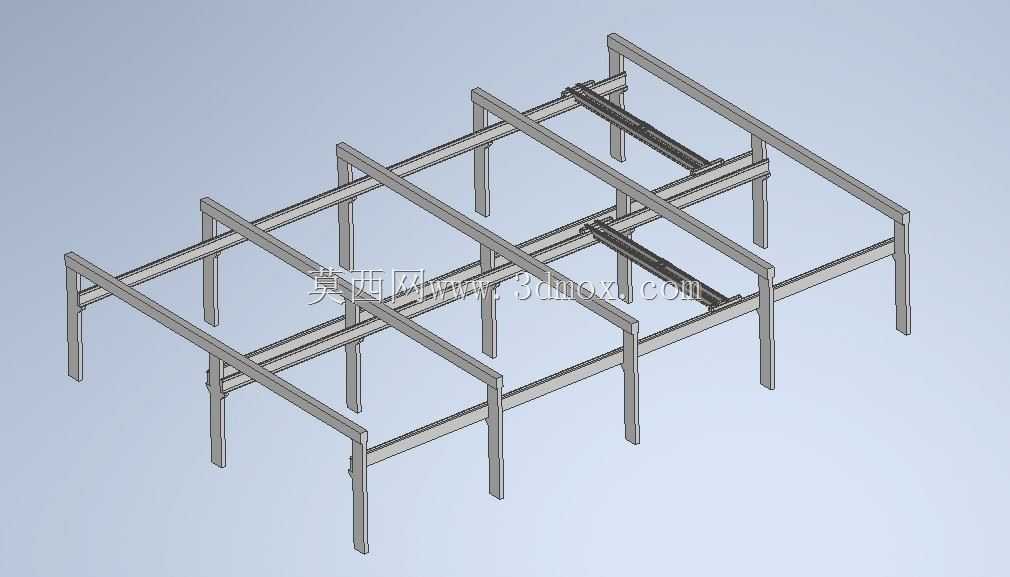

双梁起重设备配套承载轨道结构设计

　　这套结构方案针对厂房内固定跨距的重物转运场景设计，核心解决常规单梁起重设备在大吨位、长行程吊装作业下的刚度不足问题，配套的轨道系统直接匹配双梁起重设备的运行轮距，可覆盖机械加工车间、重型构件仓储区、装备组装工位的物料垂直提升与水平转运需求，单台起重设备额定起重量对应6.3吨作业载荷，轨道整体承载能力按8吨冗余设计，可满足双台设备同跨作业时的动载荷、冲击载荷叠加工况。

　　从结构设计逻辑来看，整体采用H型钢作为主承重梁与立柱的基础型材，立柱底部预设安装法兰盘，可通过化学锚栓或预埋螺栓与厂房混凝土地面刚性连接，立柱沿轨道纵向按等跨距排布，跨距取值结合常规厂房柱网模数设定，避免额外增加厂房结构的二次改造工作量。轨道部分采用双轨平行布置，轨距严格匹配双梁起重机的端梁轮组中心距，轨道顶面做铣平处理，保证起重设备运行时的轮压均匀分布，减少运行过程中的卡滞、异响问题。主梁与立柱之间采用刚性焊接连接，节点处增设三角加劲肋，抵消起重设备启动、制动时产生的水平纵向推力，同时在轨道两端设置限位挡座，防止起重设备超行程脱轨。

　　在安装边界控制上，整体结构的高度适配常规单层工业厂房的净空要求，顶部预留足够的起重设备起升高度空间，可满足从地面到设备顶部的常规工件吊装需求；轨道总长度可根据车间实际作业区域长度做模块化拼接，单段轨道长度按运输与吊装便利性拆分，现场通过高强螺栓完成拼接段的连接，拼接处做端面打磨处理，保证轨道接缝处的平整度误差控制在允许范围内，避免起重设备经过接缝时产生过大冲击。结构设计阶段充分考虑了载荷传递路径，起重设备的轮压通过轨道传递给纵向主梁，再由主梁分散传递到各个立柱，最终传导至地面基础，每个节点的受力都经过简化力学核算，保证在额定载荷下结构的挠度、应力值都在材料许用范围内。

　　针对实际作业中的常见工况，这套结构在设计时预留了辅助附件的安装位置，比如沿轨道方向可布置滑触线支架、检修走台、安全防护栏杆等配套设施，不需要额外在主梁上焊接钻孔，避免破坏主结构的受力完整性。双梁起重机的端梁行走轮采用轮缘导向结构，与轨道侧面预留合理间隙，既可以补偿安装过程中的轨距误差，也能抵消起重作业时产生的少量横向载荷，防止轮缘与轨道侧面出现过度磨损。轨道安装时预设了合理的上拱度，抵消长期载荷作用下产生的下挠变形，保证起重设备在全行程运行时的水平度，避免出现爬坡、溜车等问题。

　　在细节处理上，所有钢结构构件的外露边缘都做了倒角处理，避免安装与后期维护过程中出现磕碰划伤，焊缝要求连续饱满，焊后做焊渣清理与防锈涂装处理，适配车间内可能存在的潮湿、多粉尘作业环境，延长结构整体使用寿命。立柱底部的法兰盘设置了长圆孔调节位，可在安装过程中微调立柱的垂直度，降低现场安装的精度要求，提升施工效率。这套结构方案的LOD200精度等级，可直接用于厂房布局规划、起重系统方案选型阶段的三维可视化校核，帮助设计人员快速确认设备与厂房结构、周边生产设备的空间干涉情况，提前规避布局阶段的设计冲突，减少后期施工变更的成本。
