畜牧养殖用牛只保定限位翻转作业架

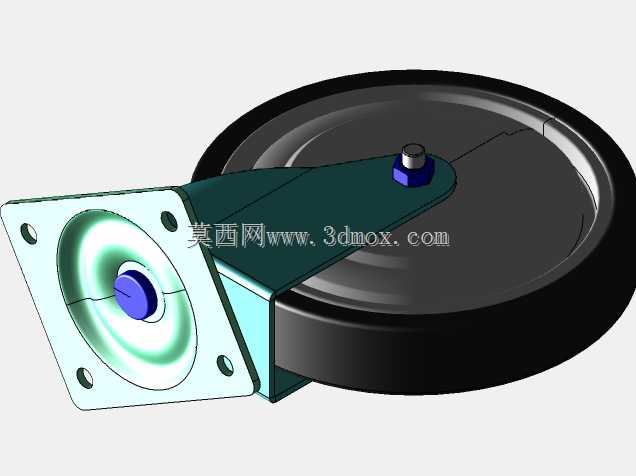

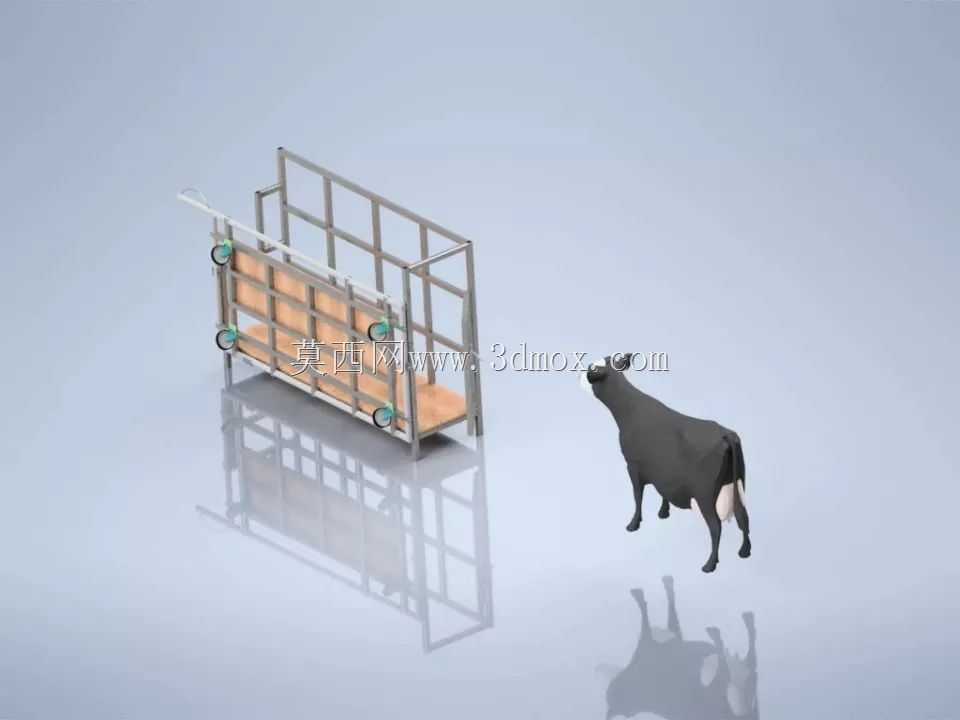

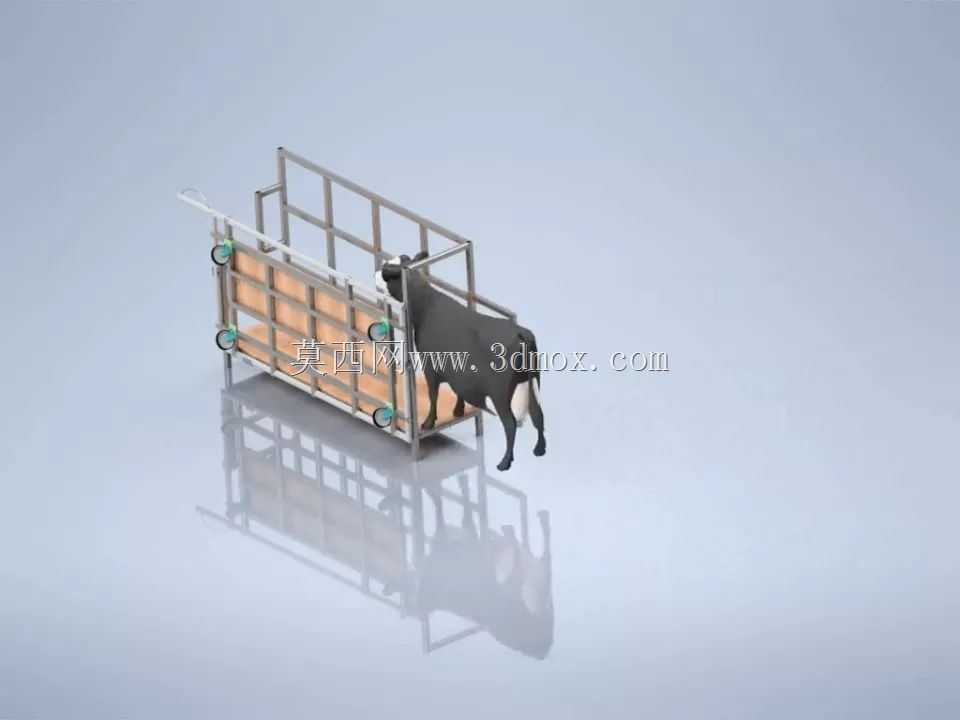

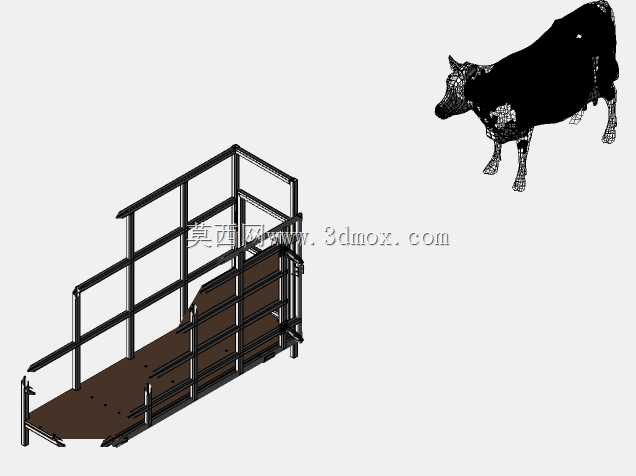

　　在规模化肉牛养殖、清真屠宰前置处理以及牲畜疫病防控作业场景中，牛只的安全保定一直是一线作业的核心痛点，传统的绳索绑定、人工按压方式不仅作业效率极低，还极易因牛只应激反应造成人员受伤、牛只肢体损伤的问题，这套牛只保定翻转作业架正是针对这类场景开发的专用作业工装。从结构设计逻辑来看，整套设备采用框架式方管焊接主体结构，整体受力框架做了满焊加固处理，底部设置带刹车的万向脚轮，可根据作业需求在硬化养殖场地、待宰圈舍、防疫作业区之间灵活转移，无需额外做预埋基础固定，适配中小规模养殖场地的灵活作业需求。设备的核心作业区为可翻转的栏体结构，栏体侧面设置可开合的限位栅栏，作业时先将栏体调整至与地面平行的水平状态，打开侧部栅栏引导牛只进入栏体内部，

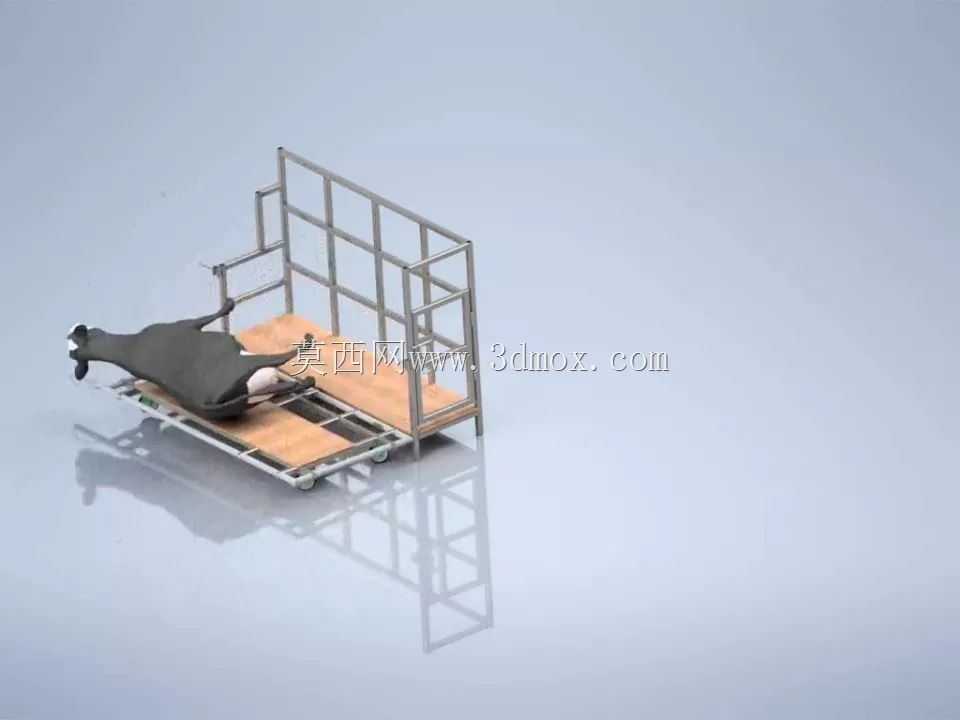

　　待牛只完全进入后快速闭合侧栅栏，通过可调节的颈部限位卡、腹部支撑托板将牛只的活动范围完全限制在栏体空间内，避免牛只在栏体内冲撞挣扎造成结构变形或自身损伤。栏体的翻转机构采用带自锁功能的转轴结构，可根据不同作业需求将牛只调整至侧躺、倾斜等不同姿态，在屠宰前的致晕前置处理、牛只蹄部修剪、疫病采血、疫苗注射、体表驱虫等作业场景中，作业人员无需弯腰或俯身贴近牛只，即可在安全距离内完成全部操作，大幅降低作业过程中的安全风险。从安装边界尺寸来看，整套设备的主体宽度适配常规成年肉牛的体宽范围，栏体内部净宽度控制在800mm至900mm区间，可适配体重300kg至800kg的成年牛只作业需求，整体长度控制在2200mm左右，

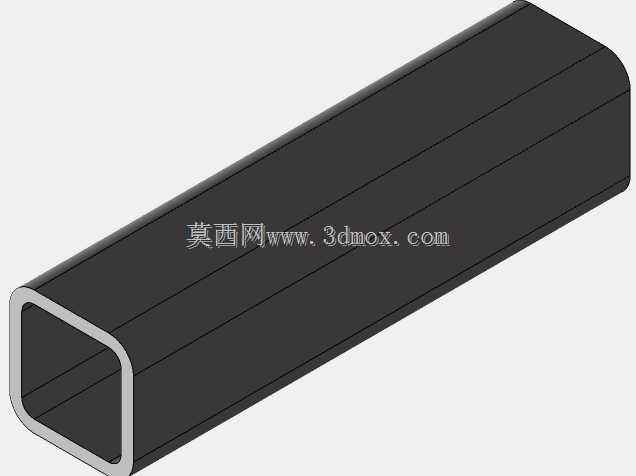

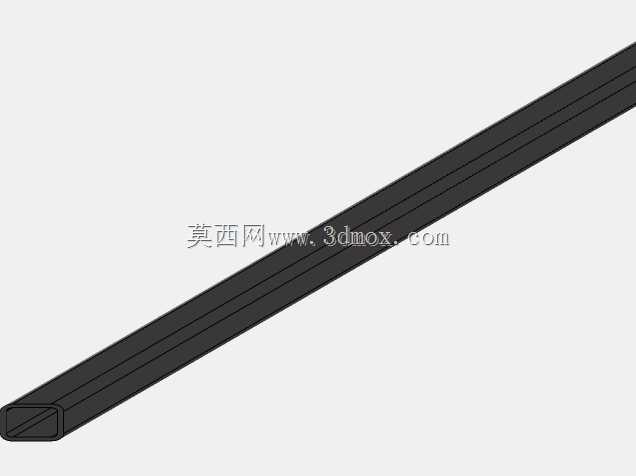

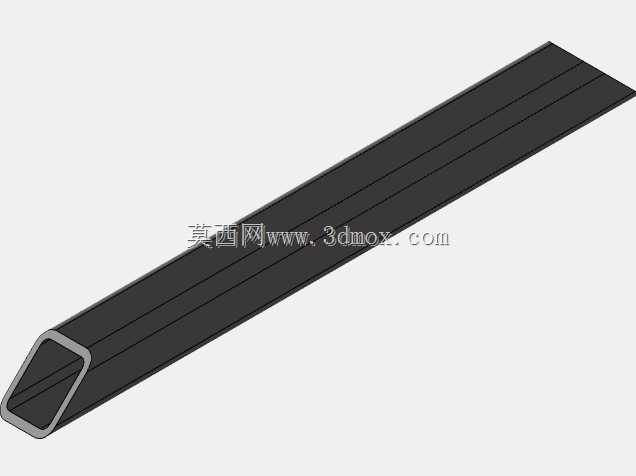

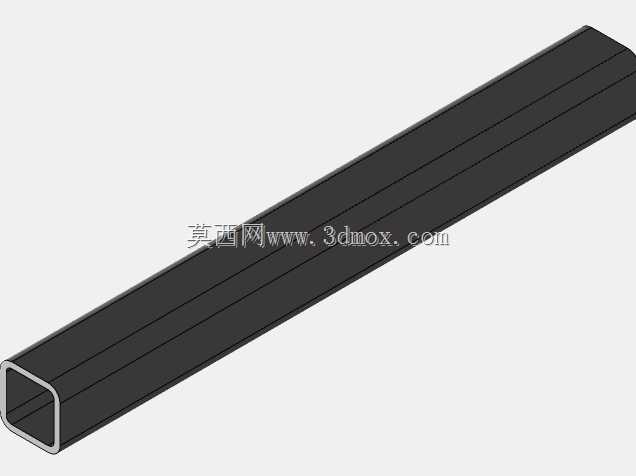

　　作业时的最大翻转半径不超过1500mm，常规3米宽的养殖通道即可满足设备的操作与转向需求，不会对圈舍的常规通行造成阻碍。设备的接触部位全部做了圆弧倒角处理，与牛只躯体接触的支撑部位加装了软质橡胶垫层，避免硬质金属框架直接接触牛只表皮造成擦伤，降低牛只进入设备时的应激反应。框架底部设置了可调节的支撑地脚，在定点作业时可将脚轮抬起，通过地脚将设备牢牢固定在地面上，避免翻转作业过程中设备出现滑移或倾覆的问题。侧部栅栏的锁止机构采用快拆式插销设计，作业完成后可快速打开栅栏引导牛只离开，单批次牛只的保定作业时间可控制在1分钟以内，相比传统绳索绑定方式效率提升6倍以上。在结构强度设计上，整套设备的主受力框架采用40403mm的国标方管焊接制作，

　　翻转转轴采用45号钢调质处理，可承受最大1吨的径向载荷，即使遇到体型较大的牛只挣扎也不会出现转轴变形、框架开焊的问题。栏体的栅栏间隙控制在120mm，既可以保证作业人员的操作空间，又能避免牛只的腿部从间隙伸出造成卡滞。针对不同作业场景的需求，栏体上还预留了标准的附件安装孔位，可根据作业需求加装采血固定架、蹄部修剪托架、喷淋消毒管路等附加配件，无需对主体框架做二次焊接改造即可拓展设备的作业功能。设备的所有转动部位都加装了自润滑铜套，长期户外作业也不会出现转轴锈死、转动卡滞的问题，日常维护仅需定期对转动部位加注润滑脂即可，维护成本极低。在实际作业流程中，作业人员可先将设备推移至牛只通道的出口位置，调整支撑地脚固定设备，打开侧栏与通道出口对齐，牛只顺着通道即可直接进入保定栏内，无需额外驱赶，闭合侧栏锁止后即可根据作业需求翻转栏体角度，完成作业后将栏体复位至水平状态，打开侧栏即可让牛只自行离开，整个作业流程仅需2名作业人员即可完成，相比传统作业模式可减少一半的人力投入。
