带快夹结构的料仓进料转接分配装置

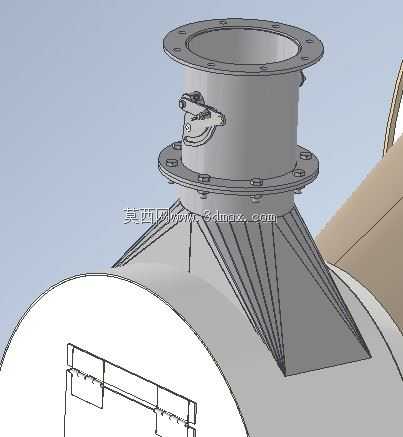

　　在粉体加工、颗粒物料储运的生产场景中，料仓顶部的进料转接结构一直是容易被忽略但直接影响生产稳定性的部件，这套带快夹锁紧结构的变径转接装置，正是针对常规法兰转接拆装效率低、密封对位难的痛点完成的结构设计。从实际应用场景来看，这类结构普遍用在批次式混料生产线、药剂分装投料工位、散料中转分配环节，上端对接工艺管道或者出料阀的出口，下端通过天圆地方的变径段连接料仓顶部的弧形仓壁，解决圆形管道和大直径弧形仓顶之间的衔接过渡问题，避免物料在转接位置出现积料、架桥的情况。

　　从功能特性上看，这套结构最核心的设计是中间段的快夹锁紧机构，区别于传统多螺栓紧固的法兰连接，快夹结构采用偏心凸轮式的锁止原理，扳动锁紧手柄即可完成上下法兰的压紧密封，不需要逐个拧动螺栓，在需要频繁拆换管道、清理转接段残留物料的生产场景里，能把拆装维护的时间压缩到传统结构的五分之一，同时压紧力可以通过锁扣的调节螺栓进行微调，保证密封面受力均匀，避免粉体物料从法兰缝隙泄漏。上下两端的法兰都预留了标准的螺栓孔位，上端法兰对接同通径的管道或者阀门时，可以直接匹配标准紧固件，不需要额外做转接适配；下端的变径段采用天圆地方的渐变形结构，所有折边位置都做了圆弧过渡处理，没有直角积料死角，物料从上端管道落下后，会顺着锥面均匀滑落到料仓内部，不会在侧壁残留结块，对于食品、医药类有批次清理要求的生产场景，这种无死角的结构能大幅降低清场的工作量。

　　设计思路上，这套结构首先考虑了安装边界的适配性，上端法兰的端面和管道轴线保持严格垂直，安装时只要保证上端管道的水平度，就能让整个转接装置的垂直度控制在合理范围内，不会因为倾斜导致快夹结构受力不均出现锁止失效的问题。下端和仓壁连接的法兰面，是根据配套料仓的仓顶弧度做的仿形切割，安装时法兰面能完全贴合仓壁的弧形表面，焊接或者螺栓固定的时候不会出现缝隙，避免物料从连接位置渗漏。快夹结构的锁座采用焊接方式固定在上段筒体的侧壁，锁钩对应固定在下端法兰的边缘，位置经过反复校核，扳动手柄的时候不会和旁边的管道加强筋、仓顶护栏产生干涉，操作空间足够戴防护手套的手完成锁紧和松开的动作，不需要额外预留超大的操作空位。

　　从尺寸边界来看，上端圆形法兰的外径根据常规DN200的管道通径设计，螺栓孔的孔距符合通用管道法兰的标准尺寸，不需要单独定制配对法兰；中间筒体的直段长度控制在180mm，刚好容纳快夹结构的安装空间，同时不会因为直段过长导致物料下落时出现偏流；下端天圆地方段的高度根据料仓顶部的开口尺寸确定，方形端的边长和仓顶开口的尺寸完全匹配，变径的锥角控制在35度以内，这个角度大于绝大多数粉体物料的安息角，物料下落时不会在锥面停留积料。整个装置的所有棱角位置都做了倒角处理，没有尖锐的毛刺边，安装和维护的时候不会划伤操作人员，密封面预留了3mm的密封垫安装槽，安装橡胶或者四氟密封垫的时候不会出现移位，保证密封的可靠性。

　　在实际选型使用的时候，需要注意这套结构适配的物料是流动性较好的粉体或者小颗粒物料，如果是湿度大、粘性强的物料，可以在直段位置预留吹气喷嘴的安装孔，外接压缩空气进行辅助助流，避免物料在转接段搭桥堵塞。快夹结构的所有销轴位置都预留了润滑孔，长期使用的时候可以定期加注润滑脂，避免凸轮锁止面因为粉尘进入出现卡滞，保证锁紧动作顺畅。整个结构的壁厚根据输送物料的磨琢性选择，普通物料采用3mm厚的不锈钢或者碳钢材质即可，如果是磨琢性强的矿粉类物料，可以适当加厚筒体和锥面的壁厚，或者在内部粘贴耐磨衬板，提升结构的使用寿命。
