工业级摆式作业支撑机架结构设计

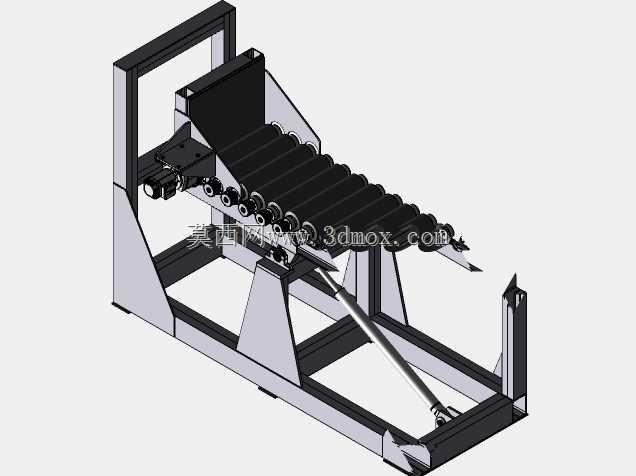

　　这款摆式作业支撑机架，主要面向需要周期性摆动作业的工业生产场景，常见于物料筛分、工件往复输送、工位摆动进给这类需要固定摆动轨迹的生产线环节，区别于普通固定式焊接机架，它的核心作用是为摆动执行部件提供稳定的安装基准，同时承受摆杆往复运动带来的交变载荷，避免作业过程中出现机架共振、摆杆轨迹偏移的问题。从结构设计逻辑来看，整个机架采用左右对称的梯形支撑立板作为主要承力构件，立板与底部矩形框架采用满焊连接，梯形的截面设计是经过受力校核的——相比垂直直板支撑，梯形结构在摆杆施加水平方向分力的时候，能将载荷更均匀地分散到底部框架的整个横截面上，不会出现立板根部应力集中导致的焊接处开裂问题。底部框架采用标准矩形型钢拼焊而成，

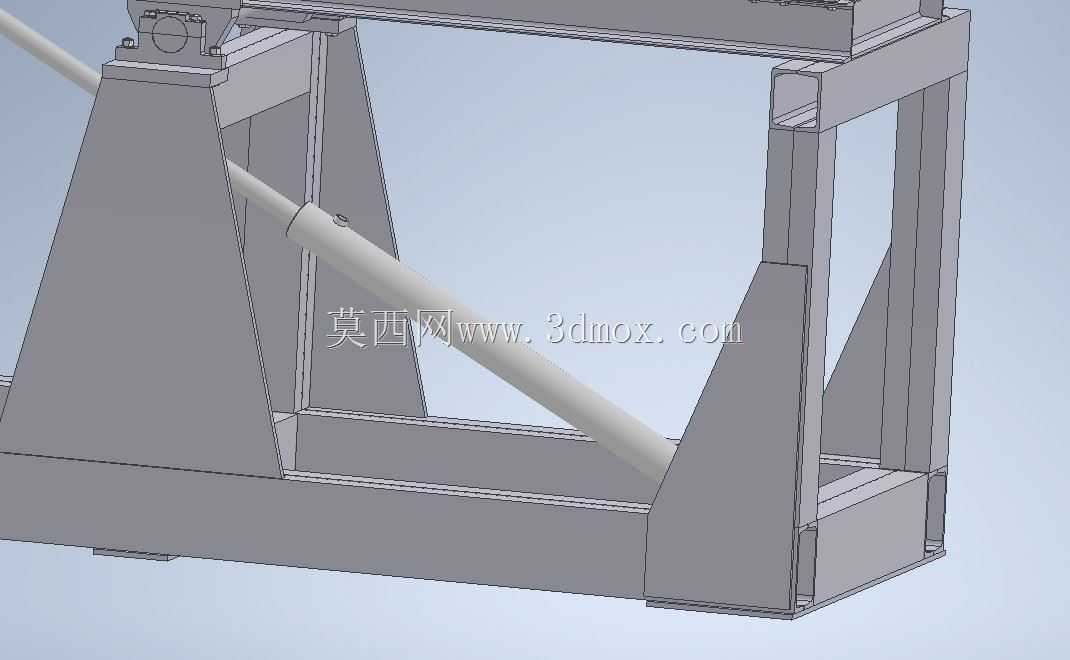

　　框架内部预留了足够的安装空间，既可以用来固定摆动驱动组件的安装座，也能容纳配套的传动部件、线缆走线槽，不会出现部件外露干涉摆杆运动的情况。摆杆的安装支座设置在机架顶部的横梁位置，支座采用分体式轴承座结构，安装时可以先将轴承预装在摆杆轴端，再扣合轴承座上盖完成固定，这种设计相比一体式轴承孔，大幅降低了加工时的同轴度要求，后期维护更换轴承也不需要完全拆解摆杆组件，只需要拆开上盖就能抽出摆杆，现场维护效率能提升不少。从安装边界来看，整个机架的底部框架是平整的安装面，四个角位置预留了地脚螺栓安装孔，安装时只需要保证基础地面的平面度在每米2mm以内，就能通过调节地脚螺栓的高度将机架调平，不需要额外制作复杂的安装基础。摆杆的摆动行程范围内，

　　机架两侧的立板都做了内凹的避空设计，摆杆摆动到极限位置时，和立板之间预留了不小于20mm的安全间隙，即使摆杆因为负载产生轻微的挠曲变形，也不会和机架本体发生刮碰。设计过程中特意对机架的固有频率做了校核，通过调整立板的厚度和底部框架的型钢规格，让机架的固有频率避开摆杆正常作业时的摆动频率区间，从根源上避免共振问题的出现，毕竟摆式设备长期在交变载荷下工作，一旦出现共振，不仅会产生很大的作业噪音，还会快速导致焊接部位疲劳开裂，缩短设备的整体使用寿命。机架的所有外露焊接边都做了倒角打磨处理，没有尖锐的焊渣凸起，后期做表面防腐喷涂的时候也能保证涂层均匀附着，在车间多粉尘、偶尔有切削液飞溅的环境下，也能保证足够的防锈能力。

　　摆杆本身采用空心钢管制作，在保证足够抗弯强度的前提下，尽可能降低了摆杆自身的重量，这样驱动摆杆摆动需要的扭矩就能更小，配套的驱动电机、减速机选型也能更紧凑，降低整套设备的制造成本。摆杆和顶部轴承座的配合位置，特意做了轴肩定位，安装时不需要额外测量定位尺寸，只要将摆杆推到轴肩位置，就能保证摆杆在机架宽度方向的居中位置，减少现场安装的调试工作量。整个机架的所有零部件都采用常见的标准型钢和标准件加工，没有特殊定制的异形材料，加工时只需要按照图纸完成下料、焊接、钻孔工序即可，不需要复杂的五轴加工设备，普通的机加工车间就能完成整套构件的制作，加工成本控制得比较合理。另外在机架的后侧立板位置，预留了传感器安装支架的螺孔，后期如果需要加装摆动位置检测传感器、限位开关，不需要额外在机架上焊接支架，直接用螺栓固定就能完成安装，给后续的设备自动化升级预留了足够的扩展空间。
