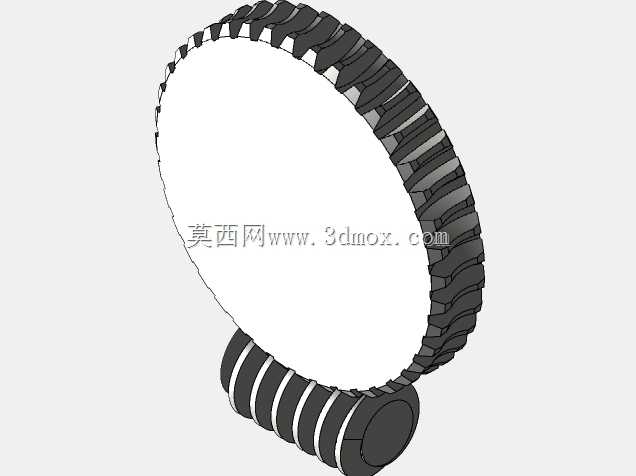

交错轴传动蜗轮蜗杆啮合结构

　　在各类需要大传动比、交错轴动力传递的工业场景中，蜗轮蜗杆副始终是无法被替代的核心传动部件，从输送线的减速驱动单元、小型机床的进给机构，到自动化设备的分度定位组件、起重设备的自锁止退结构，都能见到这类啮合副的实际应用。这套啮合结构采用阿基米德蜗杆齿形设计，匹配对应齿廓的蜗轮轮齿，在单级传动场景下即可实现10-60区间的大传动比，相比平行轴齿轮传动，同等减速比下的结构轴向尺寸更紧凑，同时啮合过程中轮齿为渐进式线接触，多齿同时参与啮合的重合度更高，传动过程的冲击载荷更小，运行平稳性远优于同规格的直齿轮减速结构，还可依托蜗杆导程角的设计实现反向自锁特性，避免负载端反向拖动动力端引发的设备故障或安全隐患，这一特性在起重、升降类设备中尤为关键，无需额外加装制动止退机构即可实现负载悬停的安全防护。

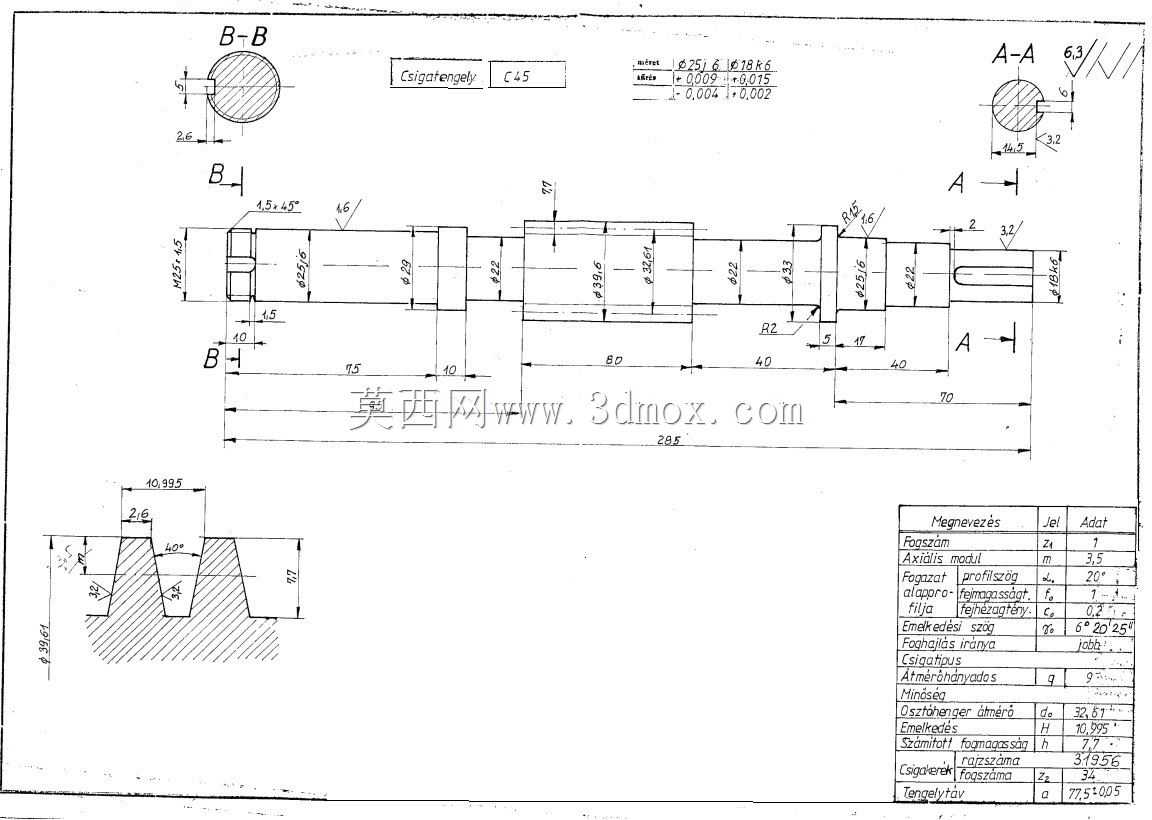

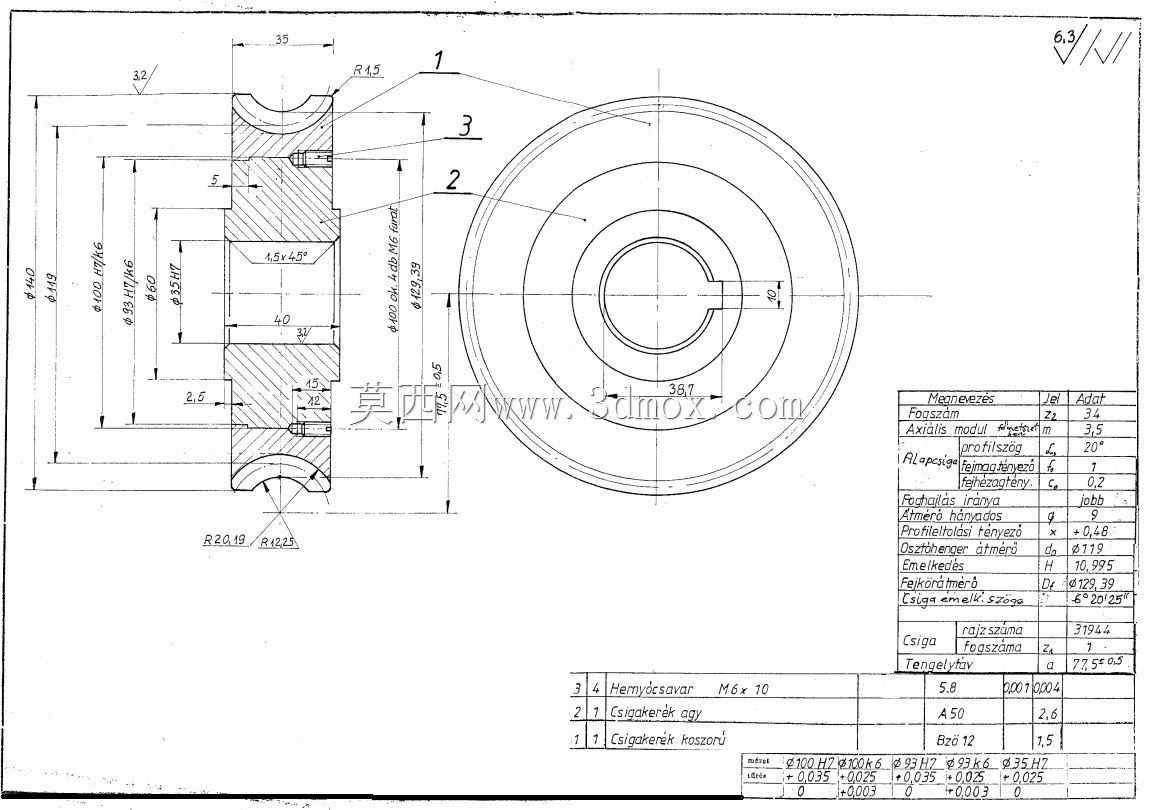

　　从设计逻辑来看，这套结构首先根据实际传递的额定扭矩、输入转速、工况载荷系数确定模数与中心距参数，蜗杆部分采用轴向齿廓为直线的齿形设计，加工时可通过普通车床配合成型车刀完成切削，无需专用复杂刀具即可达到较高的齿形精度，降低零件加工的工艺门槛；蜗轮部分的轮齿采用沿齿宽方向的弧形包覆设计，齿面完全贴合蜗杆的螺旋曲面，啮合过程中接触应力分布更均匀，避免局部应力集中导致的齿面点蚀、磨损过快问题。结构的安装边界设计充分考虑了实际装配的工艺性，蜗杆两端预留标准轴承位，可匹配深沟球轴承或圆锥滚子轴承实现径向与轴向的双向定位，轴承位轴肩尺寸严格按照轴承安装规范设计，保证装配时轴承内圈可完全贴合定位面，无轴向窜动间隙；蜗轮的轮毂中心预留标准键槽与轴孔配合位，可通过平键与输出轴实现周向固定，轮毂端面设计有螺栓孔位，可配合压盖实现蜗轮的轴向锁紧，避免运转过程中蜗轮沿轴向窜动导致啮合间隙变化。

　　在实际选型应用时，需要注意安装时的中心距偏差控制，若中心距过大将导致啮合侧隙过大，传动回程误差增加，影响需要精准分度的场景定位精度，若中心距过小则会导致齿面啮合过紧，运转过程中摩擦阻力骤增，不仅会降低传动效率，还会加速齿面磨损，严重时甚至会出现卡齿、断齿故障。同时蜗杆轴线与蜗轮轴线的空间交错垂直度偏差需要控制在公差范围内，否则会导致轮齿仅单侧边缘接触，大幅降低啮合副的承载能力与使用寿命。日常运维中，这类传动结构因为啮合面存在相对滑动，需要采用粘度适配的蜗轮蜗杆专用润滑油进行润滑，避免采用普通齿轮油导致的齿面胶合、磨损加剧问题，定期检查啮合侧隙与齿面磨损情况，当齿面磨损量超过齿厚的15%时需要及时更换啮合副，避免传动失效引发设备故障。

　　不同于普通平行轴齿轮传动，蜗轮蜗杆副的输入轴与输出轴呈90度空间交错布局，在设备内部布局时可以大幅压缩动力传递路径的空间占用，让整体设备的结构布局更紧凑，尤其适合安装空间受限、需要大减速比同时对传动平稳性有较高要求的场景。设计过程中针对不同的载荷工况，可以通过调整蜗杆头数来平衡传动效率与传动比需求，单头蜗杆的传动比更大、自锁性能更好，适合低速重载、需要自锁的场景，多头蜗杆的传动效率更高，适合对传动效率要求较高、连续运转的工况场景。蜗轮的齿圈部分可根据实际载荷需求采用锡青铜等减摩材料加工，蜗杆部分采用调质后表面淬火的钢材加工，通过材料硬度差降低啮合过程中的摩擦系数，提升整体结构的使用寿命，同时兼顾制造成本与使用性能的平衡。
